第二章：第二节 测温热电阻传感器 一、金属热电阻 1、物理机制 温度升高，金属内部原子晶格的振动 加剧，从而使金属内部的自由电子通过金 属导体时的阻碍增大，宏观上表现出电阻 率变大，电阻值增加，我们称其为正温度 系数，即电阻值与温度的变化趋势相同。 202415/16
2024/5/16 1 第二章：第二节 测温热电阻传感器 一、金属热电阻 1、物理机制 温度升高，金属内部原子晶格的振动 加剧，从而使金属内部的自由电子通过金 属导体时的阻碍增大，宏观上表现出电阻 率变大，电阻值增加，我们称其为正温度 系数，即电阻值与温度的变化趋势相同
取一只100W/220V灯泡，用万用表测量其电阻 值，可以发现其冷态阻值只有几十欧姆，而计算得到 的额定热态电阻值应为4842。 06o0 2024/15/16
2024/5/16 2 取一只 100W/220V 灯泡，用万用表测量其电阻 值，可以发现其冷态阻值只有几十欧姆，而计算得到 的额定热态电阻值应为484

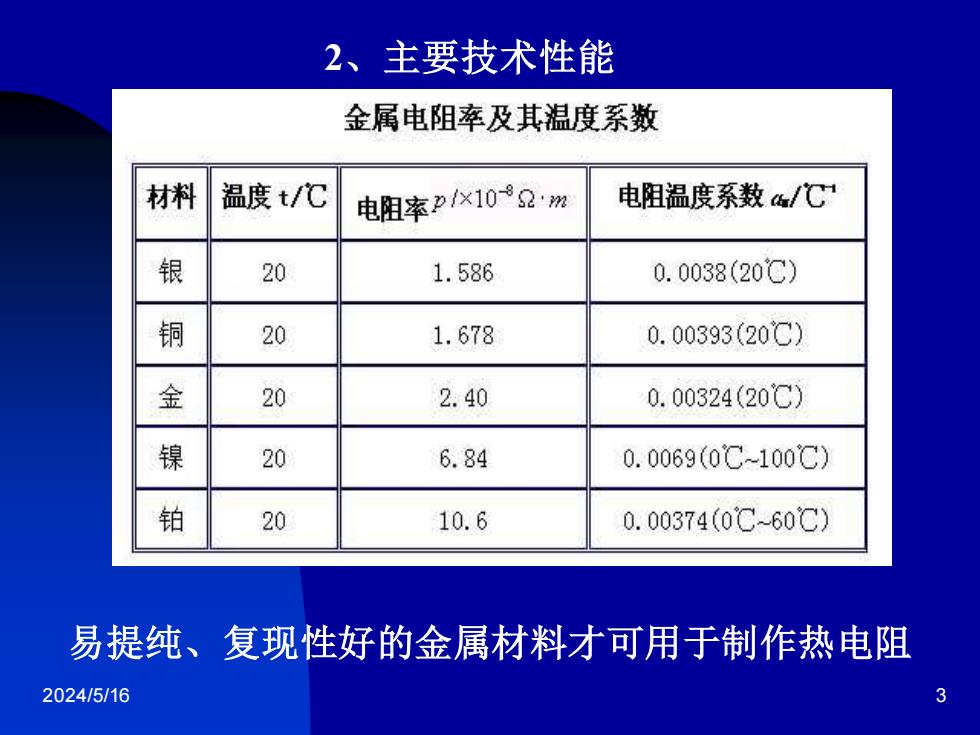

2、主要技术性能 金属电阻率及其温度系数 材料 温度t/C 电阻率2×1092·m 电阻温度系数/℃ 银 20 1.586 0.0038(20℃) 铜 20 1.678 0.00393(20℃) 金 20 2.40 0.00324(20℃) 镍 20 6.84 0.0069(0℃-100℃) 铂 20 10.6 0.00374(0℃-60C) 易提纯、复现性好的金属材料才可用于制作热电阻 2024/5/16 3
2024/5/16 3 易提纯、复现性好的金属材料才可用于制作热电阻 2、主要技术性能
表2-2热电阻的主要技术性能 材料 铂(WZP) 钥(WVZC) 使用温度范围/ ℃ -200+960 -50+150 电阻率 0.0981-0.106 0.017 (2mxl06) 0~100)℃间电阻 温度系数α（平均 0.00385 0.00428 值) (1℃) 在氧化性介质中较稳定， 化学稳定性 不能在还原性介质中使用，尤 超过100℃易氧化： 其在高温情祝下 特性 特性近于线性、性能稳定、精 线性较好、价格低廉、体积 度高 大 应用 适于较高温度的测量，可 适于测星低温、无水分、 作标准测温装置 无腐蚀性介质的温度 2024/5/16 哪种金属制作热电阻性能最好？
2024/5/16 4 表2-2 热电阻的主要技术性能 哪种金属制作热电阻性能最好？
学习查“铂热电阻分度表” 如何判断铂热电阻是否线性 工作端温度/℃ Pt100 工作端温度/汇 Pt100 工作端温度℃ Pt100 -50 80.31 100 138.51Π 250 194.10 -40 84.27 110 142.29 260 197.71 -30 88.22 120 146.07 270 201.31 -20 92.16 130 149.83 280 204.90 -10 96.09 140 153.58 290 208.48 0 100.00 150 157.33 300 212.05 10 103.90 160 161.05 310 215.61 20 107.79 170 164.77 320 219.15 30 111.67 180 168.48 330 222.68 40 115.54 190 172.17 340 226.21 50 119.40 200 175.86 350 229.72 60 123.24 210 179.53 360 233.21 70 127.08 220 183.19 370 236.70 80 139.90 230 186.84 380 240.18 90 134.71 240 190.47 390 243.64
学习查“铂热电阻分度表” 如何判断铂热电阻是否线性
