第三章 电感式传感器 本章学习自感式传感器和差 动变压器的结构、工作原理、测 量电路以及它们的应用。 202415/16
2024/5/16 1 本章学习自感式传感器和差 动变压器的结构、工作原理、测 量电路以及它们的应用。 第三章 电感式传感器

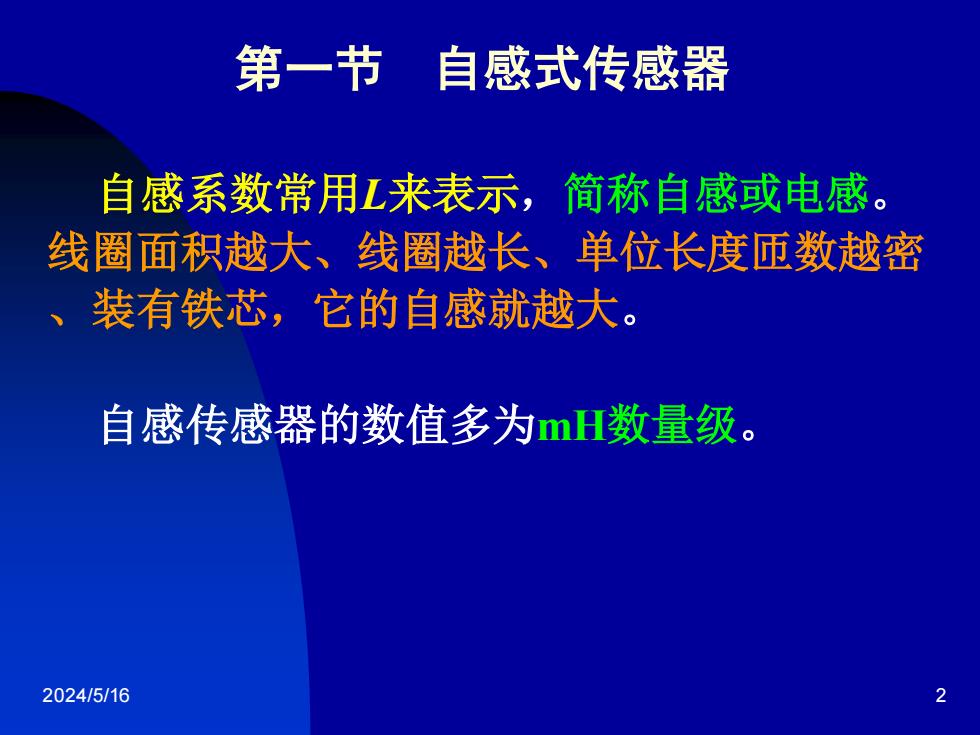

第一节 自感式传感器 自感系数常用L来表示，简称自感或电感。 线圈面积越大、线圈越长、单位长度匝数越密 、 装有铁芯，它的自感就越大。 自感传感器的数值多为mH数量级。 2024/5/16 2
2024/5/16 2 第一节 自感式传感器 自感系数常用L来表示，简称自感或电感。 线圈面积越大、线圈越长、单位长度匝数越密 、装有铁芯，它的自感就越大。 自感传感器的数值多为mH数量级
电感传感器的基本工作原理 先看一个实验： 将一只380V交流接触器线圈与交流 毫安表串联后，接到机床用控制变压器 的36V交流电压源上，如图4-1所示。这 时毫安表的示值约为几十毫安。用手慢 慢将接触器的活动铁心（称为衔铁）往 下按，我们会发现毫安表的读数逐渐减 小。当衔铁与固定铁心之间的气隙等于 零时，毫安表的读数只剩下十几毫安。 2024/5/16 3
2024/5/16 3 先看一个实验： 将一只380V交流接触器线圈与交流 毫安表串联后，接到机床用控制变压器 的36V交流电压源上，如图4-1所示。这 时毫安表的示值约为几十毫安。用手慢 慢将接触器的活动铁心（称为衔铁）往 下按，我们会发现毫安表的读数逐渐减 小。当衔铁与固定铁心之间的气隙等于 零时，毫安表的读数只剩下十几毫安。 一、电感传感器的基本工作原理
电感传感器的基本工作原理演示 准备工作 m 2024/5/16
2024/5/16 4 电感传感器的基本工作原理演示 F 220V 准备工作
电感传感器的基本工作原理演示 机械工业出版杜 http://www.cmpbook.com 理解电感传感 100 器的结构 220V 36V 50Hz 气隙变小，电感变大，电流变小 2024/15/16 5
2024/5/16 5 电感传感器的基本工作原理演示 气隙变小，电感变大，电流变小 F 理解电感传感 器的结构
