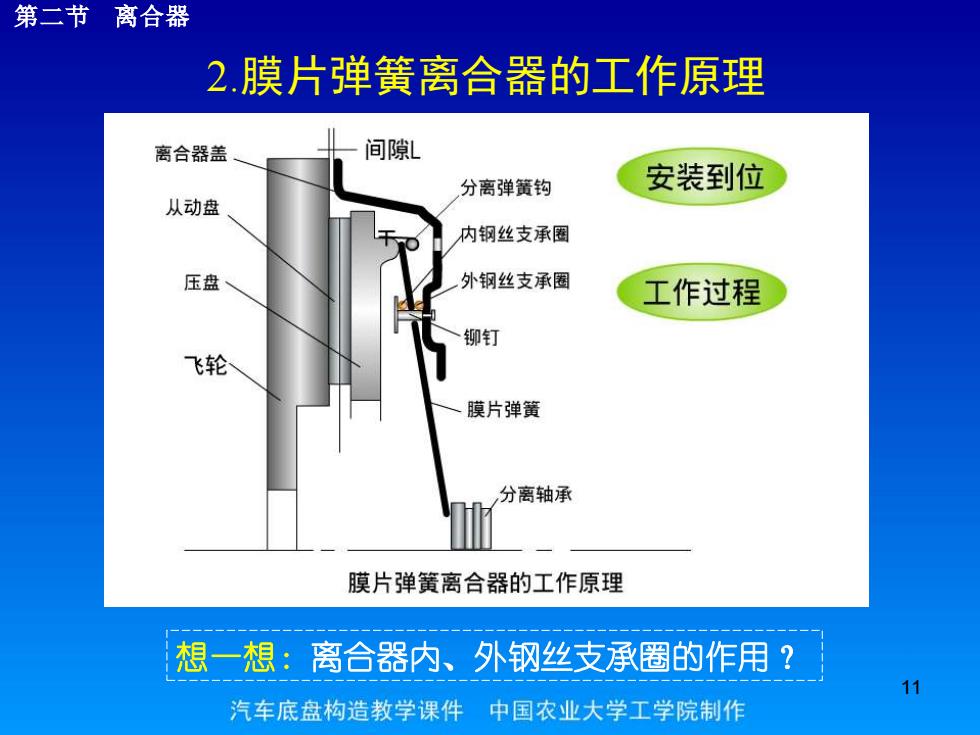

第二节 离合器 2.膜片弹簧离合器的工作原理 离合器盖 间隙L 分离弹簧钩 安装到位 从动盘 内钢丝支承圈 压盘 外钢丝支承圈 工作过程 铆钉 飞轮 膜片弹簧 分离轴承 膜片弹簧离合器的工作原理 想一想：离合器内、外钢丝支承圈的作用？ 11 汽车底盘构造教学课件中国农业大学工学院制作
11 想一想：离合器内、外钢丝支承圈的作用？ 第二节 离合器 2.膜片弹簧离合器的工作原理

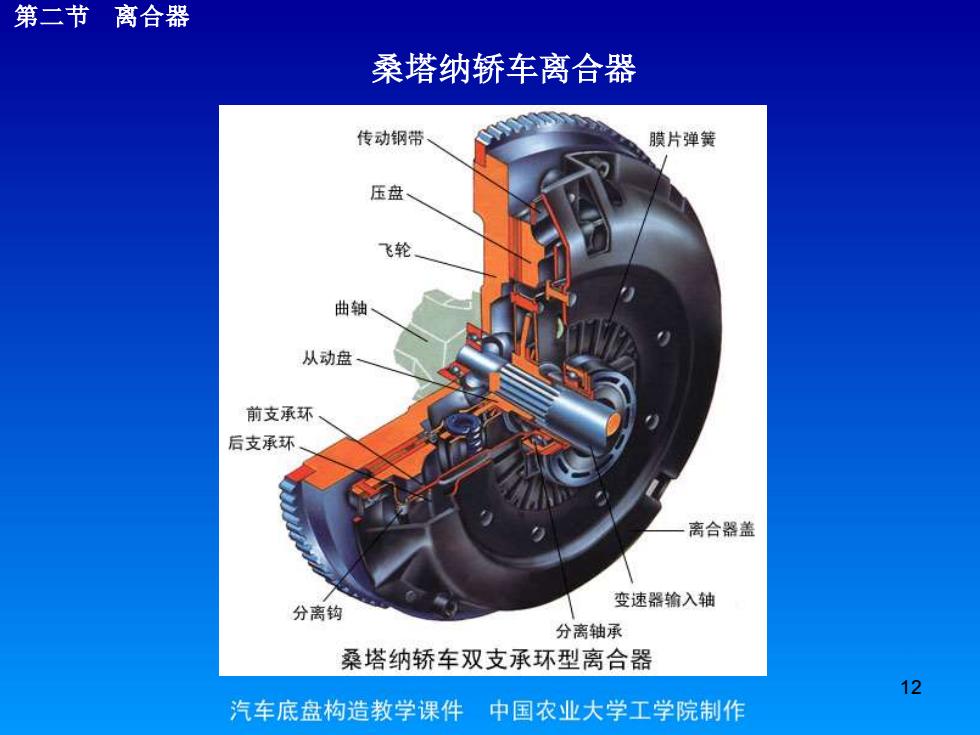

第二节离合器 桑塔纳轿车离合器 传动钢带 膜片弹簧 压盘 飞轮 曲轴 从动盘 前支承环 后支承环 离合器盖 变速器输入轴 分离钩 分离轴承 桑塔纳轿车双支承环型离合器 12 汽车底盘构造教学课件中国农业大学工学院制作
12 桑塔纳轿车离合器 第二节 离合器

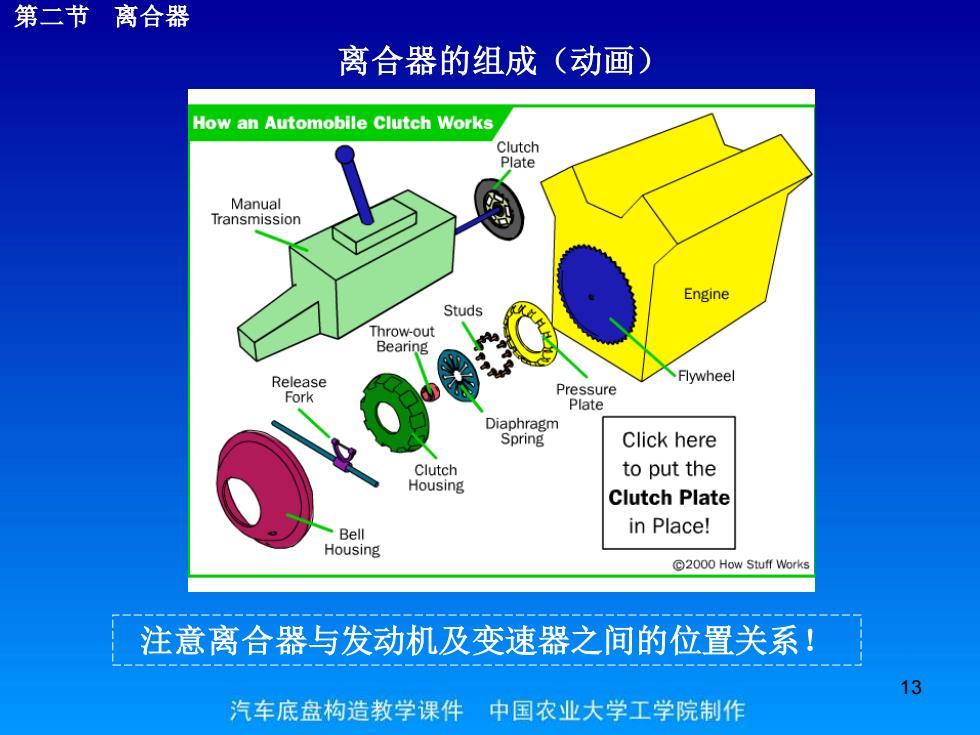

第二节 离合器 离合器的组成（动画） How an Automobile Clutch Works Clutch Plate Manual Transmission Engine Studs Throw-out Bearing Release Flywheel Pressure Fork Plate Diaphragm Spring Click here Clutch to put the Housing Clutch Plate Bell in Place! Housing ©2000 How Stuff Works 注意离合器与发动机及变速器之间的位置关系！ 13 汽车底盘构造教学课件中国农业大学工学院制作
13 注意离合器与发动机及变速器之间的位置关系！ 第二节 离合器 离合器的组成（动画）

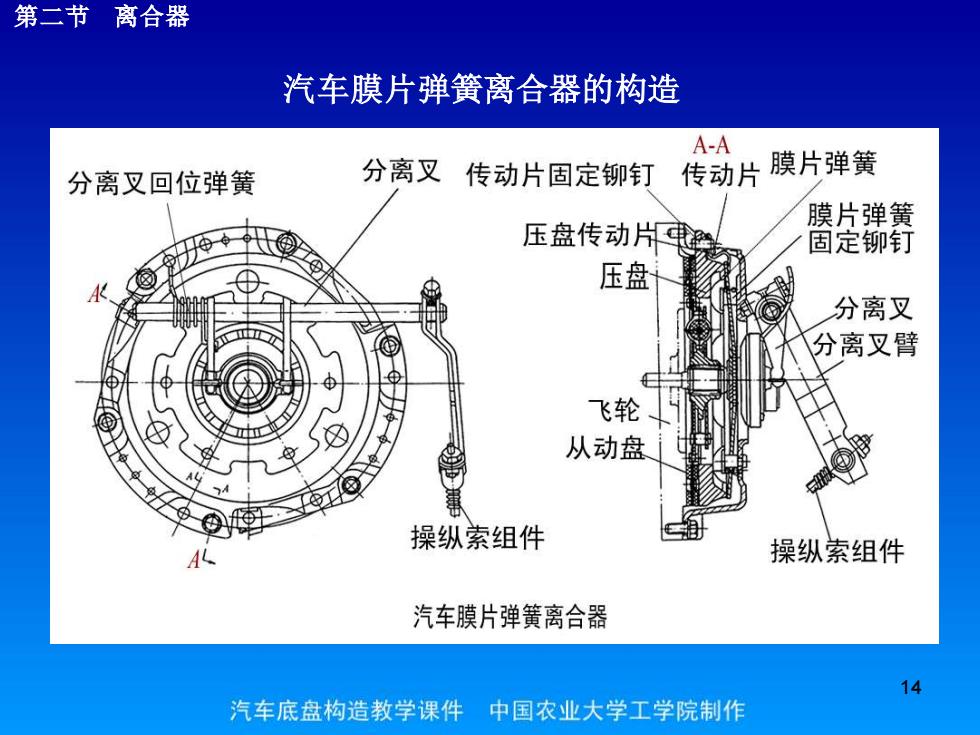

第二节离合器 汽车膜片弹簧离合器的构造 A 分离叉回位弹簧 分离叉传动片固定铆钉 传动片膜片弹簧 膜片弹簧 压盘传动片电 固定铆钉 压盘 分离叉 分离叉臂 飞轮 从动盘 操纵索组件 操纵索组件 汽车膜片弹簧离合器 14 汽车底盘构造教学课件 中国农业大学工学院制作
14 汽车膜片弹簧离合器的构造 第二节 离合器

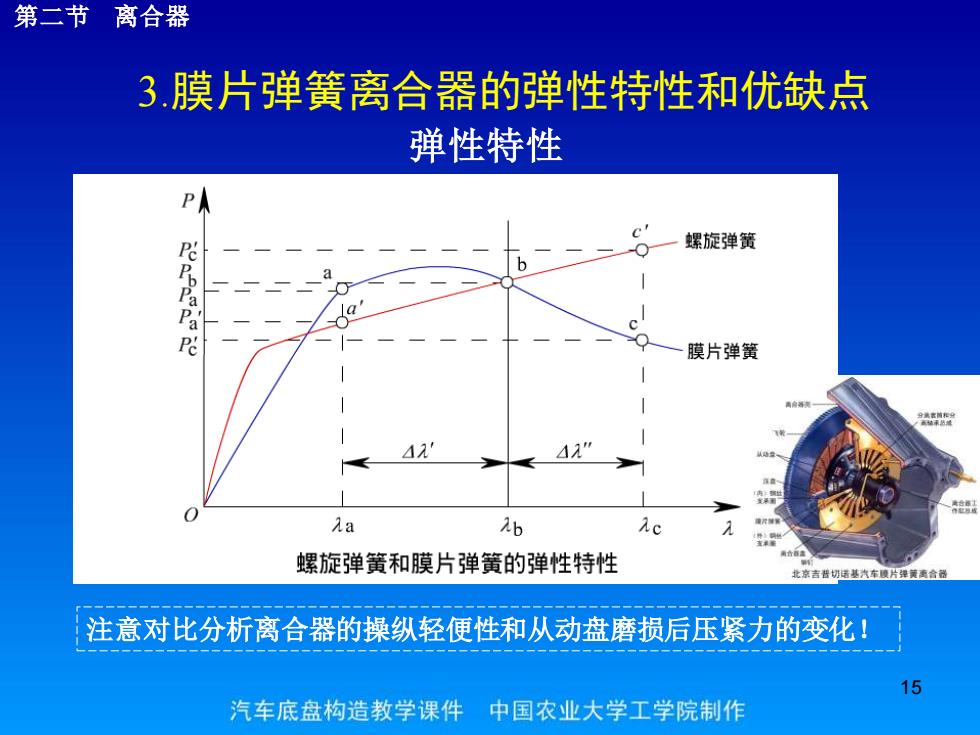

第二节 离合器 3.膜片弹簧离合器的弹性特性和优缺点 弹性特性 螺旋弹簧 膜片弹簧 42 42" 元a Ab c 螺旋弹簧和膜片弹簧的弹性特性 注意对比分析离合器的操纵轻便性和从动盘磨损后压紧力的变化！ 15 汽车底盘构造教学课件中国农业大学工学院制作
15 弹性特性 注意对比分析离合器的操纵轻便性和从动盘磨损后压紧力的变化！ 第二节 离合器 3.膜片弹簧离合器的弹性特性和优缺点
