第二节离合器 三、对摩擦离合器的基本性能要求 1.保证能够传递发动机的最大转矩 2.分离彻底→保证顺利换档 3.接合柔和→保证汽车平稳起步 4.从动部分转动惯量尽可能小→减小换档过程中 轮齿间的冲击 5.散热良好→离合器接合和分离过程中，摩擦面 间相对滑磨产生的热量能够及时散出 6 汽车底盘构造教学课件中国农业大学工学院制作
6 1.保证能够传递发动机的最大转矩 2.分离彻底保证顺利换档 3.接合柔和保证汽车平稳起步 4.从动部分转动惯量尽可能小减小换档过程中 轮齿间的冲击 5.散热良好离合器接合和分离过程中，摩擦面 间相对滑磨产生的热量能够及时散出 第二节 离合器 三、对摩擦离合器的基本性能要求

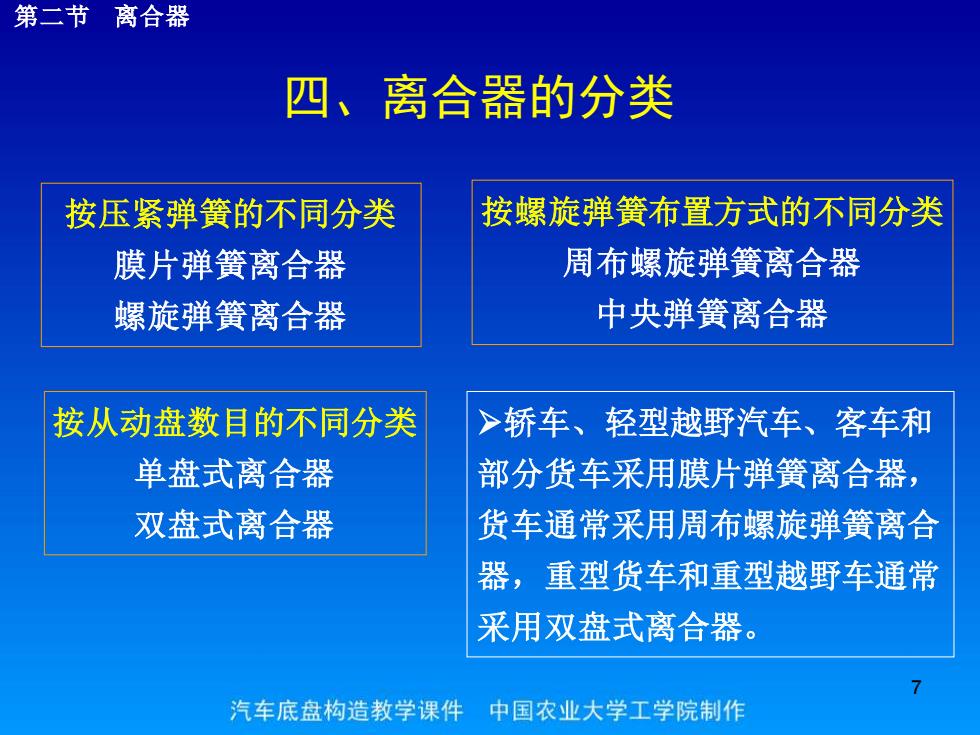

第二节 离合器 四、离合器的分类 按压紧弹簧的不同分类 按螺旋弹簧布置方式的不同分类 膜片弹簧离合器 周布螺旋弹簧离合器 螺旋弹簧离合器 中央弹簧离合器 按从动盘数目的不同分类 >轿车、轻型越野汽车、客车和 单盘式离合器 部分货车采用膜片弹簧离合器， 双盘式离合器 货车通常采用周布螺旋弹簧离合 器，重型货车和重型越野车通常 采用双盘式离合器。 汽车底盘构造教学课件 中国农业大学工学院制作
7 四、离合器的分类 按压紧弹簧的不同分类 膜片弹簧离合器 螺旋弹簧离合器 按螺旋弹簧布置方式的不同分类 周布螺旋弹簧离合器 中央弹簧离合器 按从动盘数目的不同分类 单盘式离合器 双盘式离合器 ➢轿车、轻型越野汽车、客车和 部分货车采用膜片弹簧离合器， 货车通常采用周布螺旋弹簧离合 器，重型货车和重型越野车通常 采用双盘式离合器。 第二节 离合器

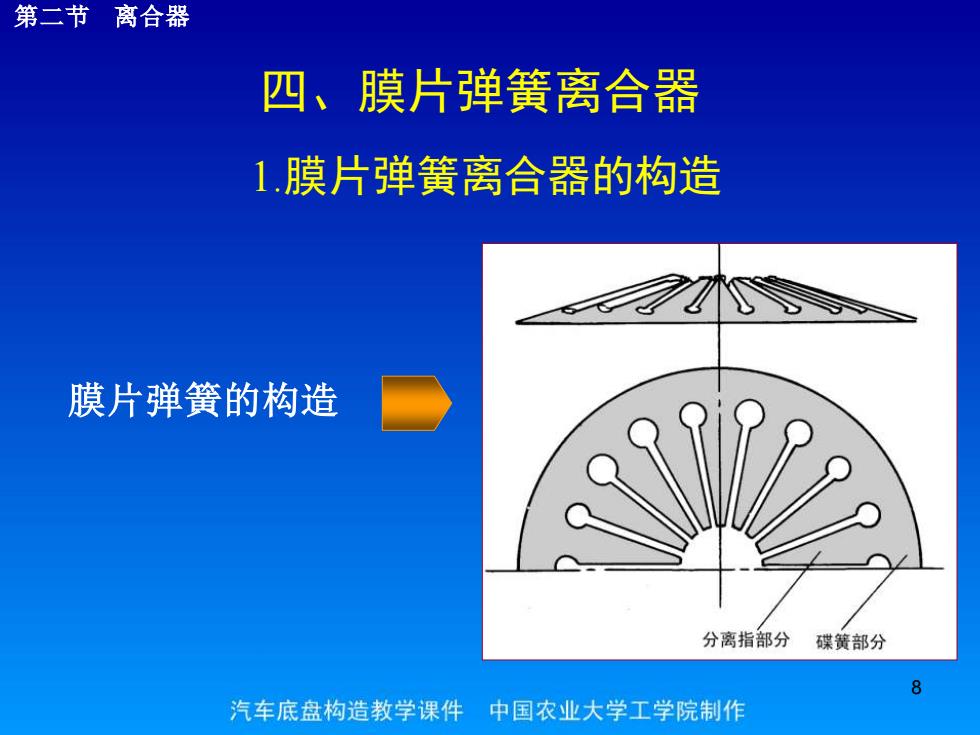

第二节离合器 四、膜片弹簧离合器 1.膜片弹簧离合器的构造 膜片弹簧的构造 分离指部分碟簧部分 8 汽车底盘构造教学课件中国农业大学工学院制作
8 1.膜片弹簧离合器的构造 膜片弹簧的构造 四、膜片弹簧离合器 第二节 离合器

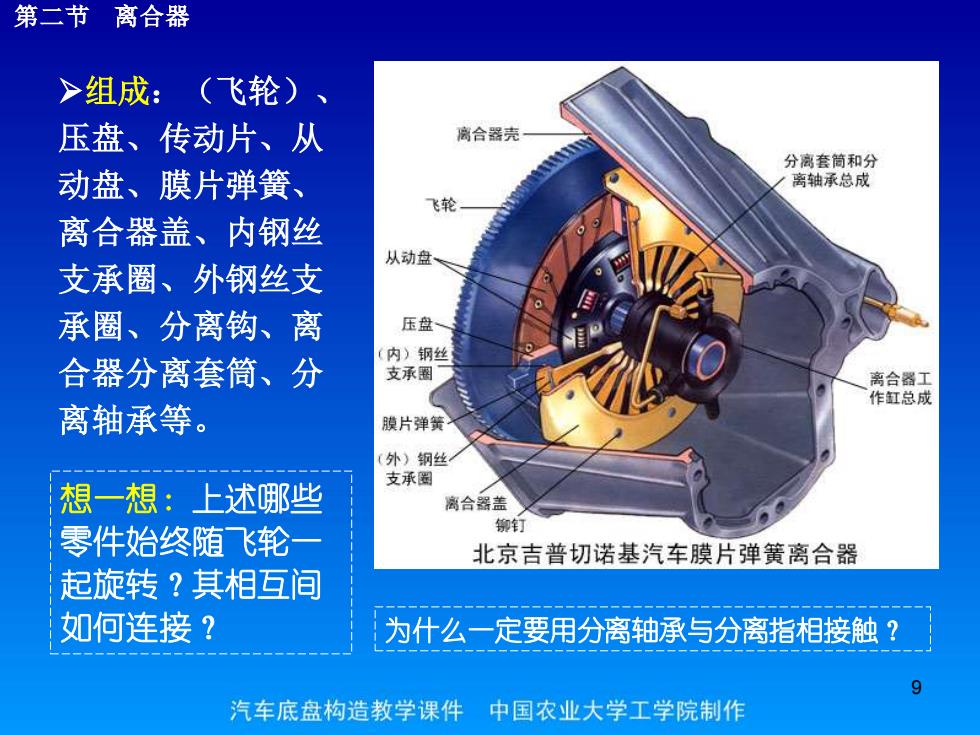

第二节 离合器 >组成：（飞轮）、 压盘、传动片、从 离合器壳 分离套筒和分 动盘、膜片弹簧、 ”离轴承总成 飞轮 离合器盖、内钢丝 从动盘 支承圈、外钢丝支 承圈、分离钩、离 压盘 (内)钢丝 合器分离套筒、分 支承图 离合器工 作缸总成 离轴承等。 膜片弹簧 外)钢丝 想一想：上述哪些 支承圈 离合器盖 零件始终随飞轮一 铆钉 北京吉普切诺基汽车膜片弹簧离合器 起旋转？其相互间 如何连接？ 为什么一定要用分离轴承与分离指相接触？ 9 汽车底盘构造教学课件中国农业大学工学院制作
9 ➢组成：（飞轮）、 压盘、传动片、从 动盘、膜片弹簧、 离合器盖、内钢丝 支承圈、外钢丝支 承圈、分离钩、离 合器分离套筒、分 离轴承等。 想一想：上述哪些 零件始终随飞轮一 起旋转？其相互间 如何连接？ 为什么一定要用分离轴承与分离指相接触？ 第二节 离合器
第二节离合器 膜片弹簧离合器实物外观 传动片将离 合器盖和压 盘连在一起 传动片 10 汽车底盘构造教学课件中国农业大学工学院制作
10 膜片弹簧离合器实物外观 传动片将离 合器盖和压 盘连在一起 第二节 离合器
