第二节离合器 3.膜片弹簧离合器的弹性特性和优缺点 优点 1)转矩容量大且较稳定； 2)操纵轻便； 3)结构简单且较紧凑； 4)高速时平衡性好； 5) 散热通风性能好； 6)摩擦片的使用寿命长。 16 汽车底盘构造教学课件中国农业大学工学院制作
16 优点 1）转矩容量大且较稳定； 2）操纵轻便； 3）结构简单且较紧凑； 4）高速时平衡性好； 5）散热通风性能好； 6）摩擦片的使用寿命长。 第二节 离合器 3.膜片弹簧离合器的弹性特性和优缺点

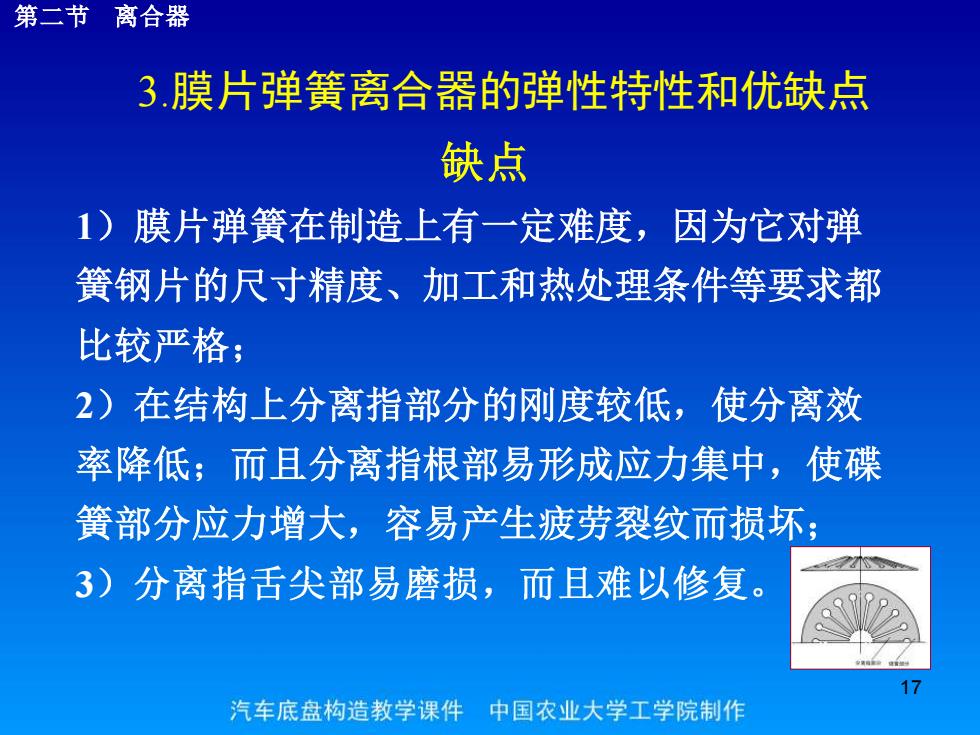

第二节 离合器 3.膜片弹簧离合器的弹性特性和优缺点 缺点 1)膜片弹簧在制造上有一定难度，因为它对弹 簧钢片的尺寸精度、加工和热处理条件等要求都 比较严格： 2)在结构上分离指部分的刚度较低，使分离效 率降低；而且分离指根部易形成应力集中，使碟 簧部分应力增大，容易产生疲劳裂纹而损坏： 3)分离指舌尖部易磨损，而且难以修复。 17 汽车底盘构造教学课件中国农业大学工学院制作
17 缺点 1）膜片弹簧在制造上有一定难度，因为它对弹 簧钢片的尺寸精度、加工和热处理条件等要求都 比较严格； 2）在结构上分离指部分的刚度较低，使分离效 率降低；而且分离指根部易形成应力集中，使碟 簧部分应力增大，容易产生疲劳裂纹而损坏； 3 第二节 离合器 3.膜片弹簧离合器的弹性特性和优缺点

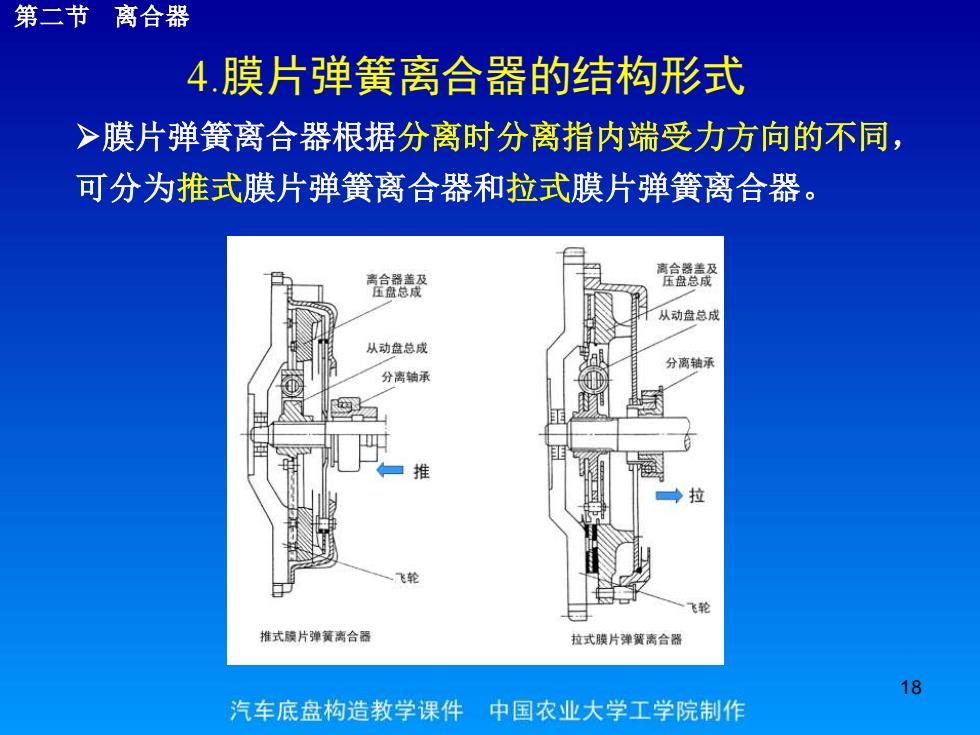

第二节离合器 4.膜片弹簧离合器的结构形式 >膜片弹簧离合器根据分离时分离指内端受力方向的不同， 可分为推式膜片弹簧离合器和拉式膜片弹簧离合器。 盒餐 盒餐 从动盘总成 从动盘总成 分离轴承 分离轴承 推 拉 飞轮 飞轮 推式膜片弹簧离合器 拉式膜片弹簧离合器 18 汽车底盘构造教学课件中国农业大学工学院制作
18 ➢膜片弹簧离合器根据分离时分离指内端受力方向的不同， 可分为推式膜片弹簧离合器和拉式膜片弹簧离合器。 第二节 离合器 4.膜片弹簧离合器的结构形式
