第六章时序逻辑电路
1 第六章 时序逻辑电路

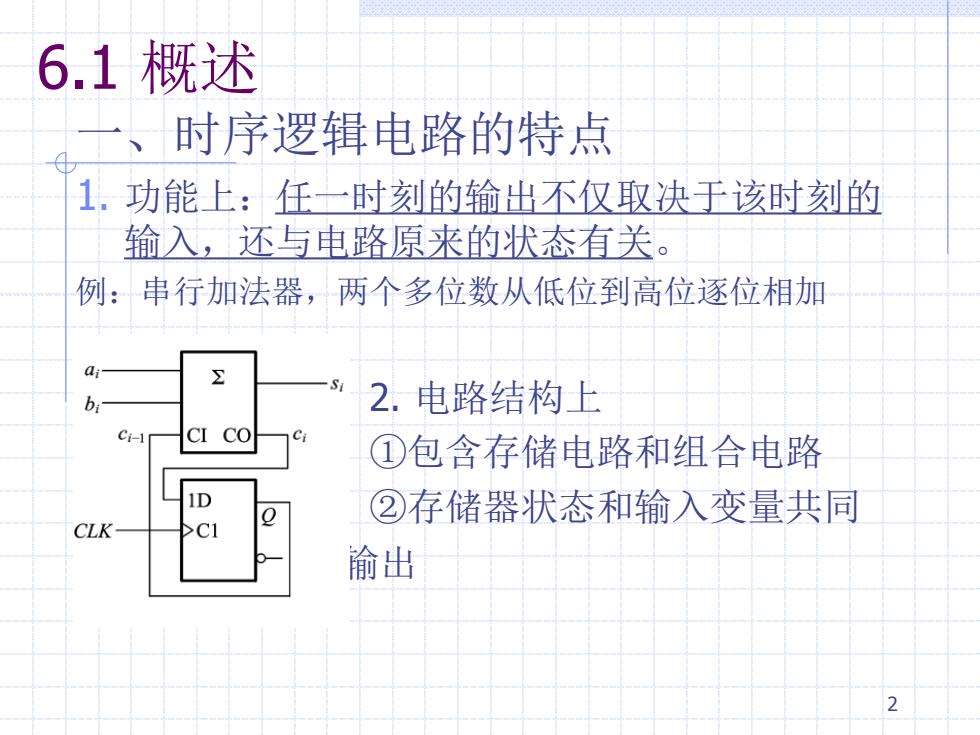

6.1概述时序逻辑电路的特点1，功能上：任一时刻的输出不仅取决于该时刻的输入，还与电路原来的状态有关例：串行加法器，两个多位数从低位到高位逐位相加2Si2.电路结构上nCi-lCICO①包含存储电路和组合电路1D②存储器状态和输入变量共同DCLKC1渝出
2 6.1 概述 一、时序逻辑电路的特点 1. 功能上：任一时刻的输出不仅取决于该时刻的 输入，还与电路原来的状态有关。 例：串行加法器，两个多位数从低位到高位逐位相加 2. 电路结构上 ①包含存储电路和组合电路 ②存储器状态和输入变量共同 决定输出

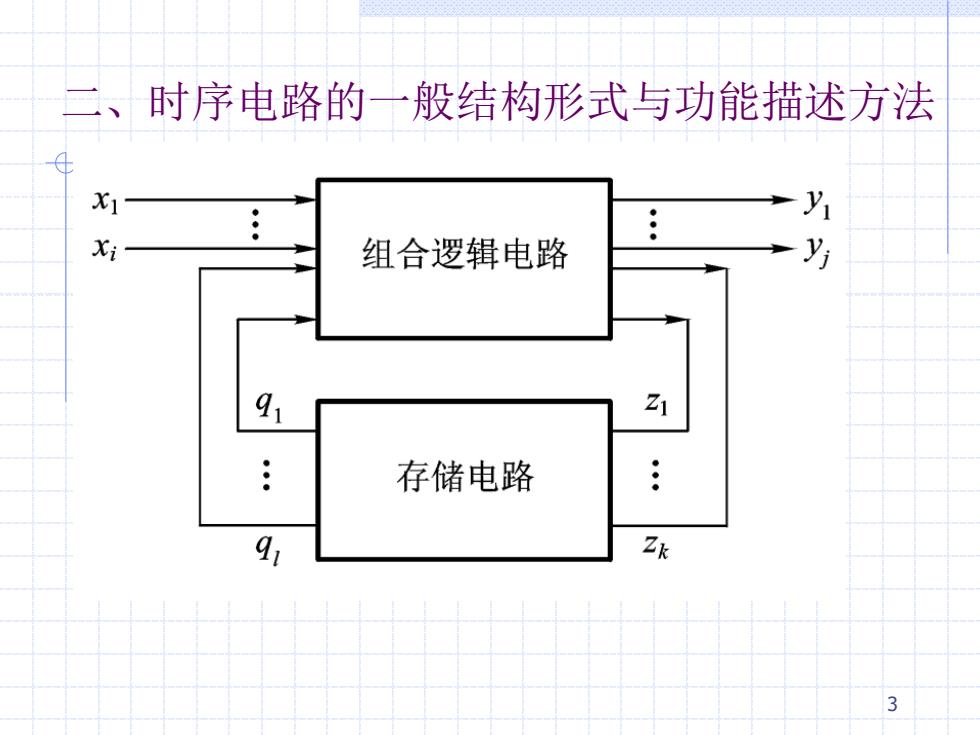

时序电路的一般结构形式与功能描述方法X1yi.·Xiyj组合逻辑电路q1Z1.存储电路q,Zk
3 二、时序电路的一般结构形式与功能描述方法

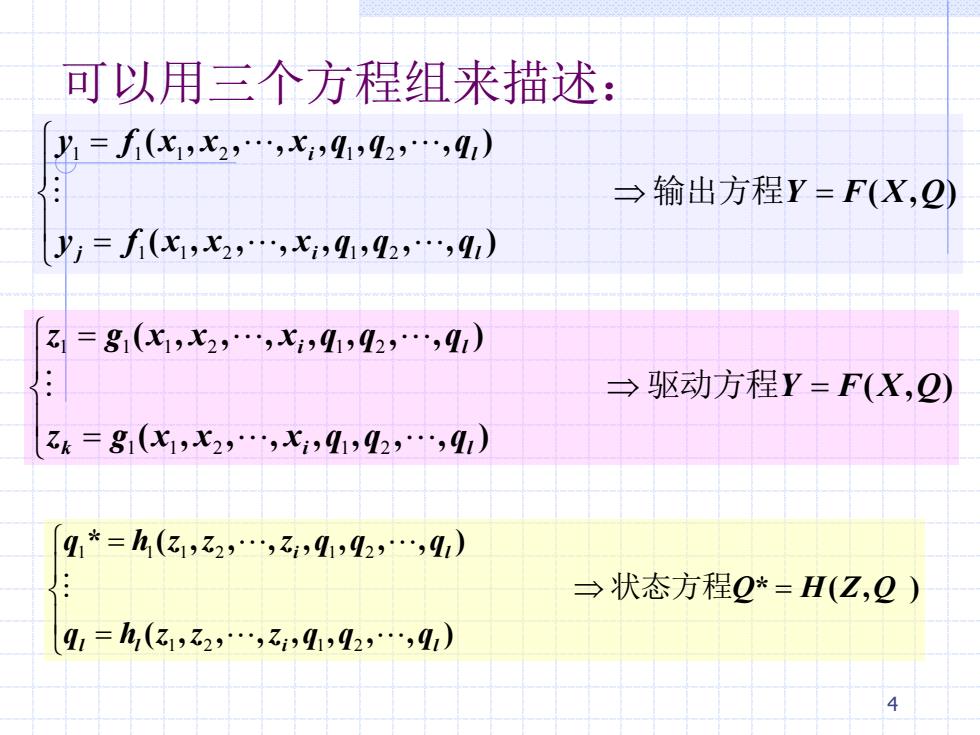

可以用三个方程组来描述：y=f(x,x2,,X,,q1,q2,,q)→输出方程Y=F(X,Q,= f(x,x2,.,x,,q,q2,.,q)z=g(,x2,,X,,q1,q2,..",q)·→驱动方程Y=F(X,Q)Zk=g1(xi,X2,..,X,,q1,q2,.,q)q*=h(31,z2,.,z,,91,92,",q)= 状态方程Q*=H(Z,Q)q1=h(1,32,--,zi,q1,q2,*,q1)
4 可以用三个方程组来描述： ( , ) ( , , , , , , , ) ( , , , , , , , ) Y F X Q y f x x x q q q y f x x x q q q j i l i l = = = 输出方程 1 1 2 1 2 1 1 1 2 1 2 ( , ) ( , , , , , , , ) ( , , , , , , , ) Y F X Q z g x x x q q q z g x x x q q q k i l i l = = = 驱动方程 1 1 2 1 2 1 1 1 2 1 2 * ( , ) ( , , , , , , , ) * ( , , , , , , , ) Q H Z Q q h z z z q q q q h z z z q q q l l i l i l = = = 状态方程 1 2 1 2 1 1 1 2 1 2

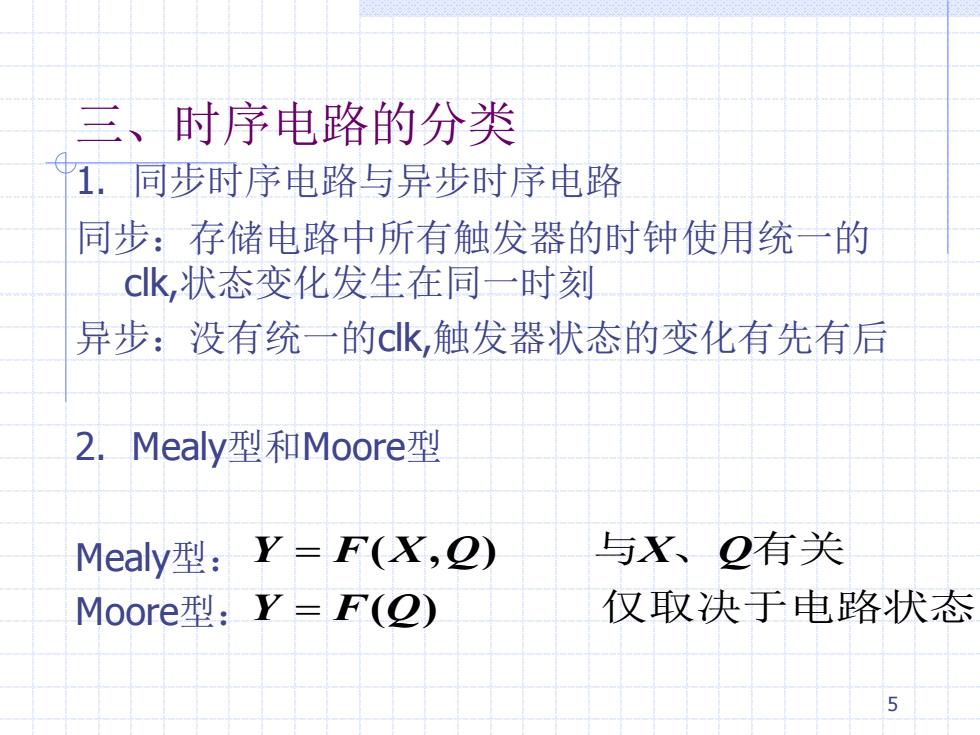

三、时序电路的分类1同步时序电路与异步时序电路同步：存储电路中所有触发器的时钟使用统一的clk,状态变化发生在同一时刻异步：没有统一的clk触发器状态的变化有先有后2.Mealy型和Moore型与X、Q有关Mealy型:Y=F(X,Q)Moore型:Y =F(Q)仅取决于电路状态5
5 三、时序电路的分类 1. 同步时序电路与异步时序电路 同步：存储电路中所有触发器的时钟使用统一的 clk,状态变化发生在同一时刻 异步：没有统一的clk,触发器状态的变化有先有后 2. Mealy型和Moore型 Mealy型： Moore型： 仅取决于电路状态 与 、 有关 ( ) ( , ) Y F Q Y F X Q X Q = =
