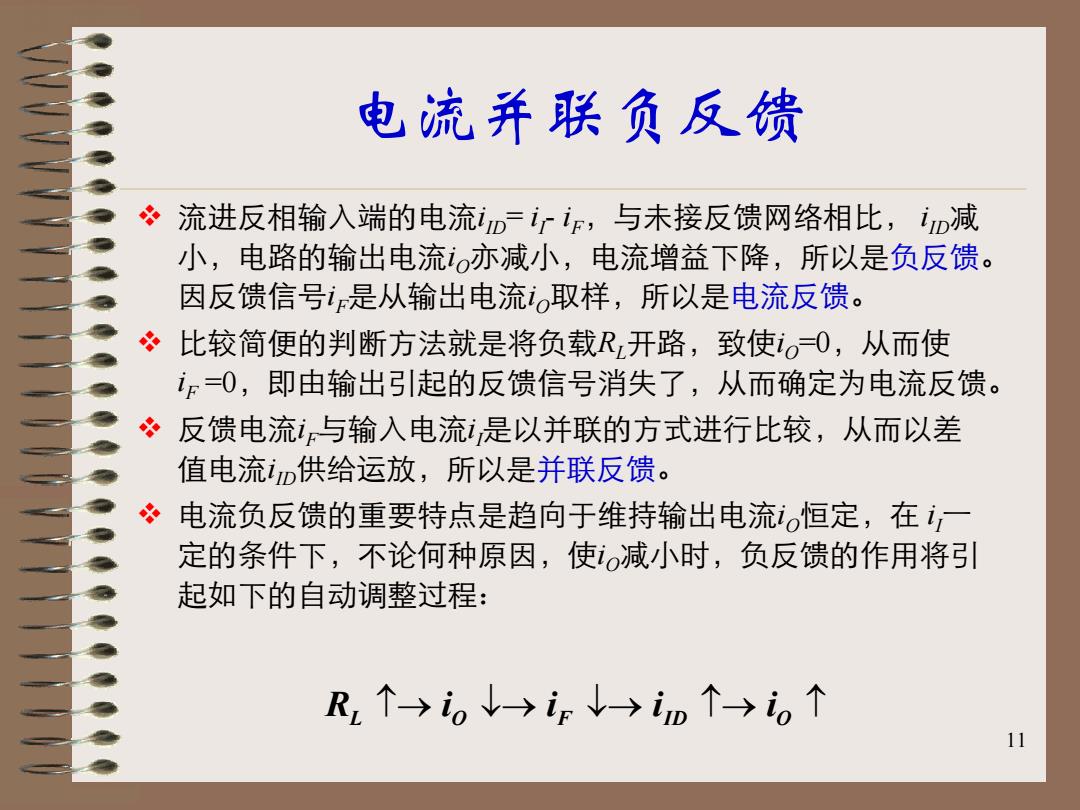

电流并联负反馈 流进反相输入端的电流in-ir ir,与未接反馈网络相比，iD减 小，电路的输出电流亦减小，电流增益下降，所以是负反馈。 因反馈信号是从输出电流。取样，所以是电流反馈。 比较简便的判断方法就是将负载R开路，致使。O,从而使 iF=0,即由输出引起的反馈信号消失了，从而确定为电流反馈。 反馈电流与输入电流，是以并联的方式进行比较，从而以差 值电流D供给运放，所以是并联反馈。 电流负反馈的重要特点是趋向于维持输出电流恒定，在i,一 定的条件下，不论何种原因，使。减小时，负反馈的作用将引 起如下的自动调整过程： R,↑→io→p↓→in个→o↑ 11
11 电流并联负反馈 流进反相输入端的电流 iID= iI - iF，与未接反馈网络相比， iID 减 小，电路的输出电流 i O亦减小，电流增益下降，所以是负反馈 。 因反馈信号 iF是从输出电流 i O取样，所以是电流反馈 。 比较简便的判断方法就是将负载 R L开路，致使 i O=0，从而使 iF =0，即由输出引起的反馈信号消失了，从而确定为电流反馈。 反馈电流 iF与输入电流 iI是以并联的方式进行比较，从而以差 值电流 iID供给运放，所以是并联反馈 。 电流负反馈的重要特点是趋向于维持输出电流 i O恒定，在 iI 一 定的条件下，不论何种原因，使 i O减小时，负反馈的作用将引 起如下的自动调整过程： R L ↑→ iO ↓→ iF ↓→ iID ↑→ iO ↑
例 由硅BJTT,和T,组成的反馈电路如 图，试分析电路结构和其中存在 的反馈，并判断其反馈组态。 解： iE2≈10 (1)电路结构分析： 电路为两级直接耦合放大电路 输入信号为电流源，，内阻R的值 很高而被忽略；输出量为电流。 因而它是电流放大电路。 12
12 例 由硅BJT T1和T2组成的反馈电路如 图，试分析电路结构和其中存在 的反馈，并判断其反馈组态。 解： (1)电路结构分析： 电路为两级直接耦合放大电路， 输入信号为电流源is ，内阻Rs的值 很高而被忽略；输出量为电流io。 因而它是电流放大电路

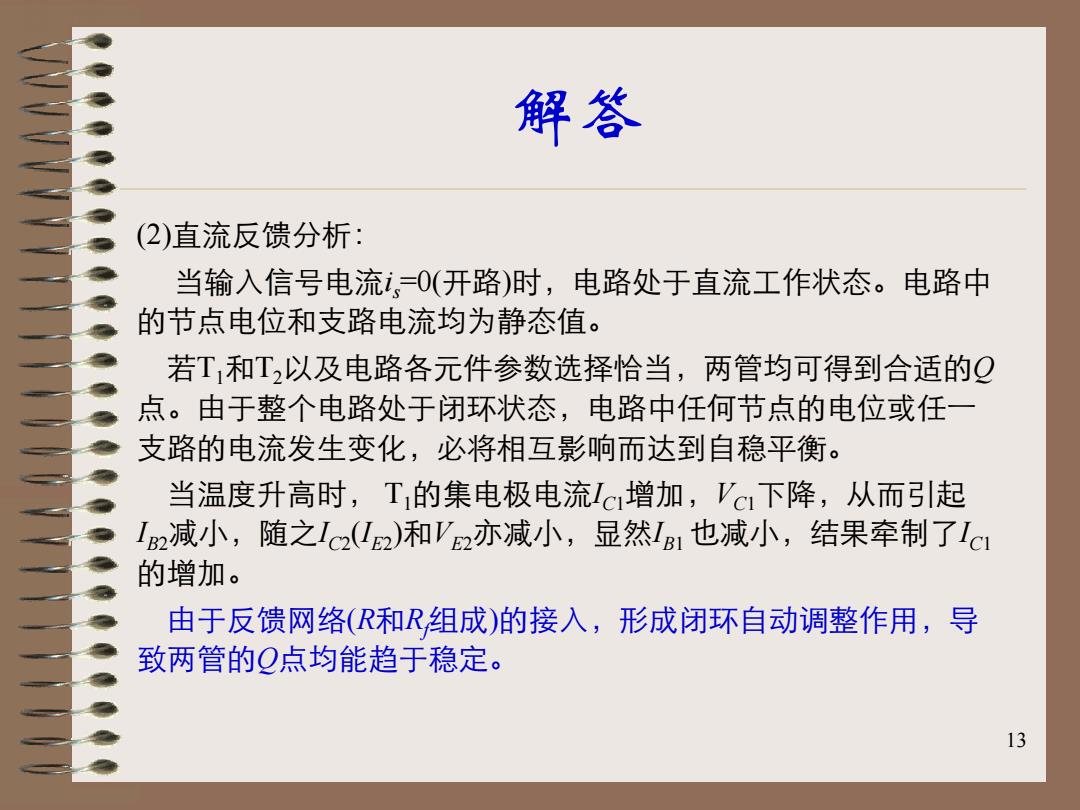

解答 2)直流反馈分析： 当输入信号电流，=0（开路）时，电路处于直流工作状态。电路中 的节点电位和支路电流均为静态值。 若T和T2以及电路各元件参数选择恰当，两管均可得到合适的Q 点。由于整个电路处于闭环状态，电路中任何节点的电位或任一 支路的电流发生变化，必将相互影响而达到自稳平衡。 当温度升高时，T的集电极电流Ic增加，'c1下降，从而引起 I2减小，随之Ic2(I2)和VE2亦减小，显然IB1也减小，结果牵制了Ic1 的增加。 由于反馈网络(R和R组成)的接入，形成闭环自动调整作用，导 致两管的O点均能趋于稳定。 13
13 解答 (2)直流反馈分析： 当输入信号电流is=0(开路)时，电路处于直流工作状态。电路中 的节点电位和支路电流均为静态值。 若T1和T2以及电路各元件参数选择恰当，两管均可得到合适的Q 点。由于整个电路处于闭环状态，电路中任何节点的电位或任一 支路的电流发生变化，必将相互影响而达到自稳平衡。 当温度升高时， T1的集电极电流IC1增加，VC1下降，从而引起 IB2减小，随之IC2(IE2)和VE2亦减小，显然IB1也减小，结果牵制了IC1 的增加。 由于反馈网络(R和Rf组成)的接入，形成闭环自动调整作用，导 致两管的Q点均能趋于稳定

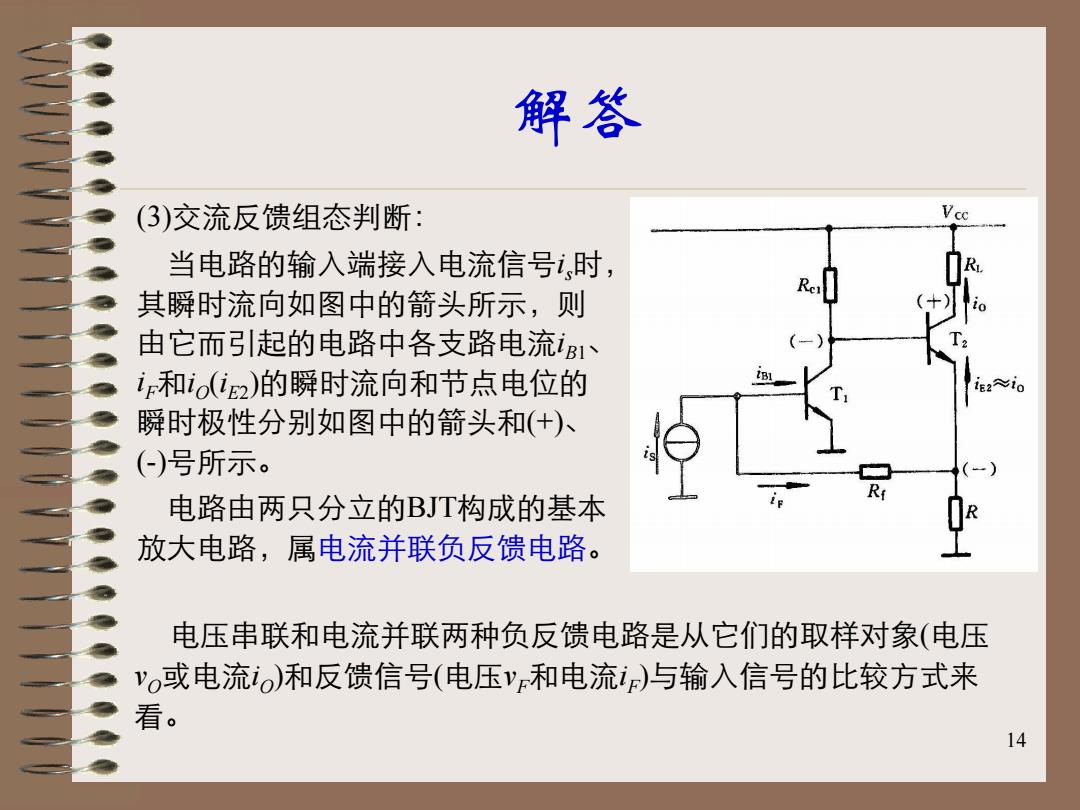

解答 3)交流反馈组态判断： 当电路的输入端接入电流信号，时， 其瞬时流向如图中的箭头所示，则 由它而引起的电路中各支路电流1 i和io(i2)的瞬时流向和节点电位的 瞬时极性分别如图中的箭头和(+)、 (-)号所示。 电路由两只分立的BJT构成的基本 放大电路，属电流并联负反馈电路。 电压串联和电流并联两种负反馈电路是从它们的取样对象（电压 vo或电流o)和反馈信号（电压yF和电流）与输入信号的比较方式来 看。 14
14 解答 (3)交流反馈组态判断： 当电路的输入端接入电流信号is时， 其瞬时流向如图中的箭头所示，则 由它而引起的电路中各支路电流iB1、 iF和iO(iE2)的瞬时流向和节点电位的 瞬时极性分别如图中的箭头和(+)、 (-)号所示。 电路由两只分立的BJT构成的基本 放大电路，属电流并联负反馈电路。 电压串联和电流并联两种负反馈电路是从它们的取样对象(电压 vO或电流iO)和反馈信号(电压vF和电流iF)与输入信号的比较方式来 看

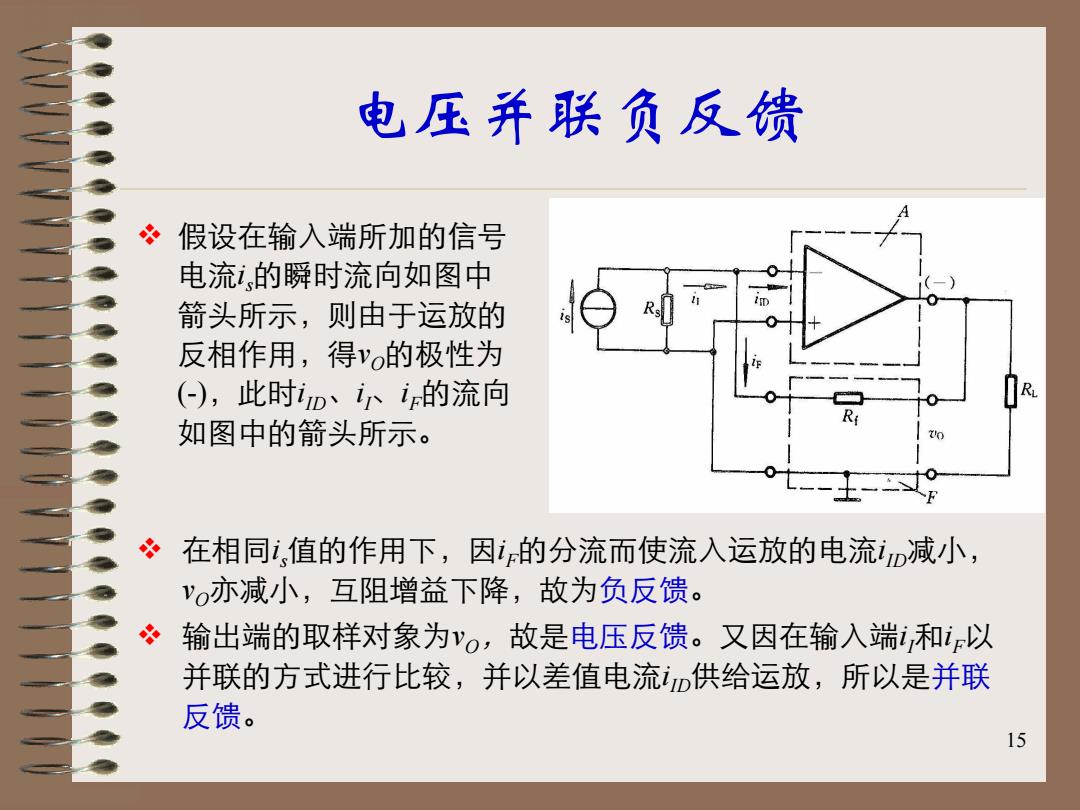

电压并联负反馈 假设在输入端所加的信号 电流的瞬时流向如图中 箭头所示，则由于运放的 反相作用，得vo的极性为 (),此时Dii的流向 如图中的箭头所示。 在相同，值的作用下，因的分流而使流入运放的电流D减小， vo亦减小，互阻增益下降，故为负反馈。 输出端的取样对象为v。,故是电压反馈。又因在输入端和以 并联的方式进行比较，并以差值电流供给运放，所以是并联 反馈。 15
15 电压并联负反馈 假设在输入端所加的信号 电流 i s的瞬时流向如图中 箭头所示，则由于运放的 反相作用，得 v O的极性为 (-)，此时 iID 、 iI 、 iF的流向 如图中的箭头所示。 在相同 is值的作用下，因 iF的分流而使流入运放的电流 iID减小， v O亦减小，互阻增益下降，故为负反馈 。 输出端的取样对象为 v O，故是电压反馈。又因在输入端 iI 和 iF 以 并联的方式进行比较，并以差值电流 iID供给运放，所以是并联 反馈
