电压串联负反馈 当y一定时，若负载电阻R减小而 使输出电压y。下降，则电路将进 行如下的自动调整过程： R↓y。↓yp↓→yD个-y。个 反馈的结果牵制了v的下降，从而使v基本维持恒定。 电压串联负反馈电路中，信号源内阻愈小，反馈效果愈好。 6
6 电压串联负反馈 当 vI一定时，若负载电阻 R L减小而 使输出电压 v o下降，则电路将进 行如下的自动调整过程： RL ↓→ vo ↓→ vF ↓→ vID ↑→ vo ↑ 反馈的结果牵制了 v o的下降，从而使 v o基本维持恒定。 电压串联负反馈电路中，信号源内阻 vs愈小，反馈效果愈好
例 o+Vcc 由三只硅BJTT1、T,和T,所组成的 反馈放大电路，试分析该电路所存 在的反馈，并判断其反馈组态。 解：(1)为两级直接耦合放大电路。 第一级为带恒流源的差分式放大 电路，既作为电路的输入级，又作 为引入反馈的比较环节。 第二级由T,组成共射极放大电路，直接从T的集电极输入，由 集电极输出。由R、R,组成的分压器就是反馈网络[(R十R)>>R], 从它们的抽头端联接到T2的基极输入端。 7
7 例 由三只硅BJT T1、T2和T3所组成的 反馈放大电路，试分析该电路所存 在的反馈，并判断其反馈组态。 解：(1) 为两级直接耦合放大电路。 第一级为带恒流源I0的差分式放大 电路，既作为电路的输入级，又作 为引入反馈的比较环节。 第二级由T3组成共射极放大电路，直接从T1的集电极输入，由 集电极输出。由R5、R6组成的分压器就是反馈网络[(R5十R6)>>R3]， 从它们的抽头端联接到T2的基极输入端
解答-静态情况分析 由于电路为直接耦合放大电路，而且通过反馈网络形成闭环系 统。可从分析电路在静态情况下的直流反馈入手，了解反馈能 否稳定电路的Q点。 当y,=O时，各节点电压和支路电流均为静态值。假设由于温度 的升高致使Ic1升高，则Vc下降，Vc3上升，通过反馈网络使V 亦上升，相当于在T2的基极输入端加一正值的信号电压。 此信号电压作用于T,和T2的be结，而T的be结所加的是反向信号 电压，故Ic减小，使T的Q点得到稳定。 温度的变化，对于差分式放大电路来说，其影响相当于共模信 号，而差分式放大电路对共模信号具有较强的抑制能力，因而 它对稳定电路的Q点亦有很好的作用，这也是一种直流负反馈作 用。 8
8 解答-静态情况分析 由于电路为直接耦合放大电路，而且通过反馈网络形成闭环系 统。可从分析电路在静态情况下的直流反馈入手，了解反馈能 否稳定电路的Q点。 当vs =0时，各节点电压和支路电流均为静态值。假设由于温度 的升高致使IC1升高，则VC1下降， VC3上升，通过反馈网络使VF 亦上升，相当于在T2的基极输入端加一正值的信号电压。 此信号电压作用于T1和T2的be结，而T1的be结所加的是反向信号 电压，故IC1减小，使T1的Q点得到稳定。 温度的变化，对于差分式放大电路来说，其影响相当于共模信 号，而差分式放大电路对共模信号具有较强的抑制能力，因而 它对稳定电路的Q点亦有很好的作用，这也是一种直流负反馈作 用

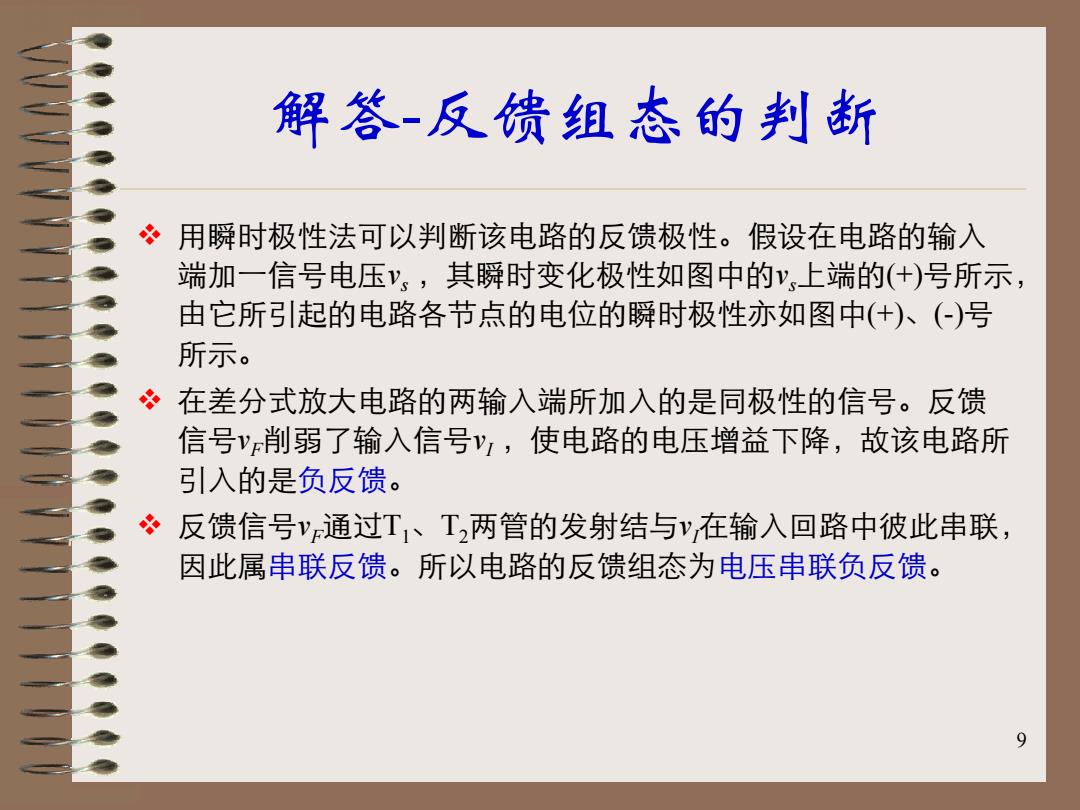

解答-反馈组态的判断 用瞬时极性法可以判断该电路的反馈极性。假设在电路的输入 端加一信号电压y,,其瞬时变化极性如图中的y,上端的(+)号所示， 由它所引起的电路各节点的电位的瞬时极性亦如图中(+)(~)号 所示。 在差分式放大电路的两输入端所加入的是同极性的信号。反馈 信号v削弱了输入信号y,,使电路的电压增益下降，故该电路所 引入的是负反馈。 反馈信号v通过T1、T,两管的发射结与y在输入回路中彼此串联， 因此属串联反馈。所以电路的反馈组态为电压串联负反馈。 9
9 解答-反馈组态的判断 用瞬时极性法可以判断该电路的反馈极性。假设在电路的输入 端加一信号电压vs ，其瞬时变化极性如图中的vs上端的(+)号所示， 由它所引起的电路各节点的电位的瞬时极性亦如图中(+)、(-)号 所示。 在差分式放大电路的两输入端所加入的是同极性的信号。反馈 信号vF削弱了输入信号vI ，使电路的电压增益下降，故该电路所 引入的是负反馈。 反馈信号vF通过T1、T2两管的发射结与vI在输入回路中彼此串联， 因此属串联反馈。所以电路的反馈组态为电压串联负反馈
电流并联负反馈 设在电路的输入端外加一 信号电流1，其瞬时流向 如图中的箭头所示，由此 而引起电路中各支路的电 流iD及i的流向亦如图 中的箭头所示。 反馈电阻R与取样电阻R的联接点亦处于负电位，故输入电流，中 的绝大部分流向反馈网络。 因，（或）是接到运放的反相输入端，运放输出端对地的电位为负 极性(-)，输出电流的流向如图中的箭头所示。 10
10 电流并联负反馈 设在电路的输入端外加一 信号电流 is，其瞬时流向 如图中的箭头所示，由此 而引起电路中各支路的电 流 iI 、 iID 及 iF的流向亦如图 中的箭头所示。 反馈电阻 Rf与取样电阻 R的联接点亦处于负电位，故输入电流 iI 中 的绝大部分 iF流向反馈网络。 因 is ( 或 iI )是接到运放的反相输入端，运放输出端对地的电位为负 极性(-)，输出电流 i O的流向如图中的箭头所示
