例 反相电压放大电路（集电极-基极偏置电 路)，集电极与基极之间用电阻R联接， 一方面可以给电路提供合适的Q点，同 时亦有反馈作用。 试分析它能稳定Q点的原理，并判断它 的交流反馈组态。 解：(1)信号为电流源、，假设内阻R很高，故略去。在静态情况下， 、=O(开路)。此时电路中的节点电位和支路电流均为静态值： I8 VcE-VE VCE Rs R 16
16 例 反相电压放大电路(集电极-基极偏置电 路)，集电极与基极之间用电阻Rf联接， 一方面可以给电路提供合适的Q点，同 时亦有反馈作用。 试分析它能稳定Q点的原理，并判断它 的交流反馈组态。 解：(1) 信号为电流源is ，假设内阻Rs很高，故略去。在静态情况下， is =0(开路)。此时电路中的节点电位和支路电流均为静态值： f CE f CE BE B R V R V V I ≈ − =
解答 当R(反馈电阻)选定后，I与VcE成正比。 该电路能稳定Q点的原理可分析如下： 当温度升高时，I增加，'cE减小，IB 相应地减小，从而牵制了I的增加。 该电路能够稳定Q点的实质在于，利用'c的变化，通过反馈电 阻R回送到输入回路控制I来克服Ic的变化。 R的值越大，R越小，稳定性能则愈好。但R数值的选择还须 考虑电路有一合适的Q点。 17
17 解答 当Rf(反馈电阻)选定后，IB与VCE成正比。 该电路能稳定Q点的原理可分析如下： 当温度升高时，IC增加， VCE减小， IB 相应地减小，从而牵制了IC的增加。 该电路能够稳定Q点的实质在于，利用VCE的变化，通过反馈电 阻Rf回送到输入回路控制IB来克服IC的变化。 RC的值越大， Rf越小，稳定性能则愈好。但Rf数值的选择还须 考虑电路有一合适的Q点

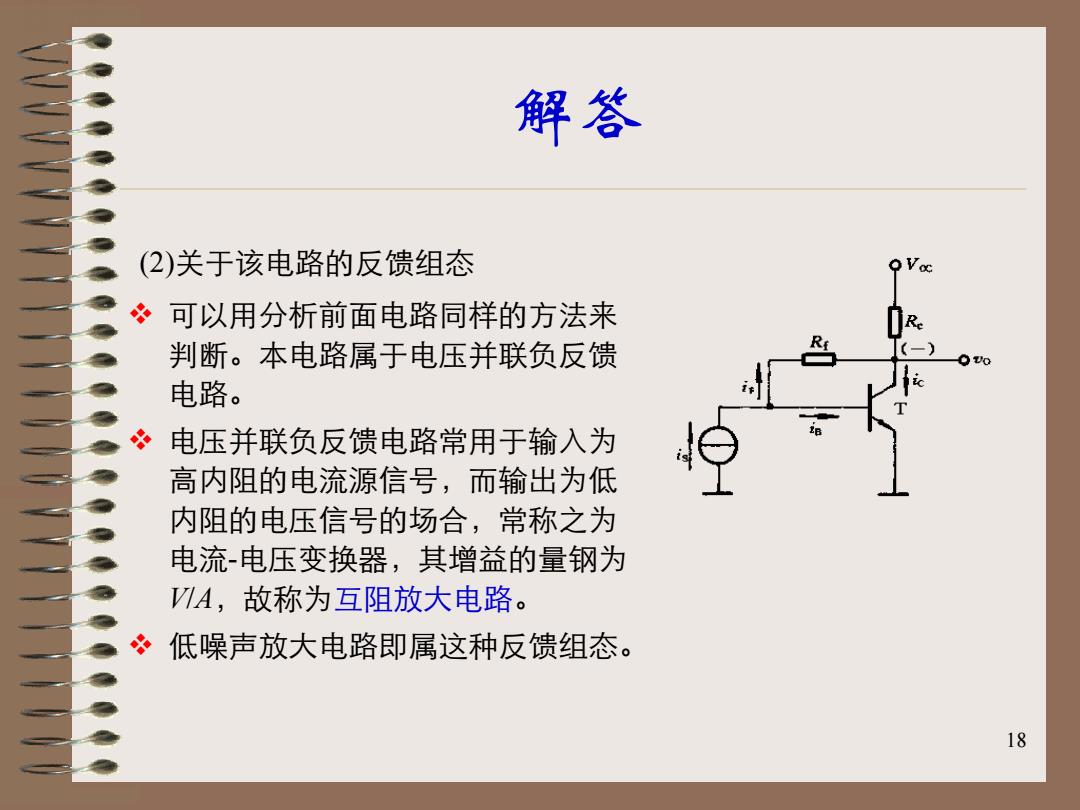

解答 2)关于该电路的反馈组态 冬可以用分析前面电路同样的方法来 判断。本电路属于电压并联负反馈 电路。 电压并联负反馈电路常用于输入为 高内阻的电流源信号，而输出为低 内阻的电压信号的场合，常称之为 电流-电压变换器，其增益的量钢为 WA,故称为互阻放大电路。 低噪声放大电路即属这种反馈组态。 18
18 解答 (2)关于该电路的反馈组态 可以用分析前面电路同样的方法来 判断。本电路属于电压并联负反馈 电路。 电压并联负反馈电路常用于输入为 高内阻的电流源信号，而输出为低 内阻的电压信号的场合，常称之为 电流-电压变换器，其增益的量钢为 V/A，故称为互阻放大电路。 低噪声放大电路即属这种反馈组态

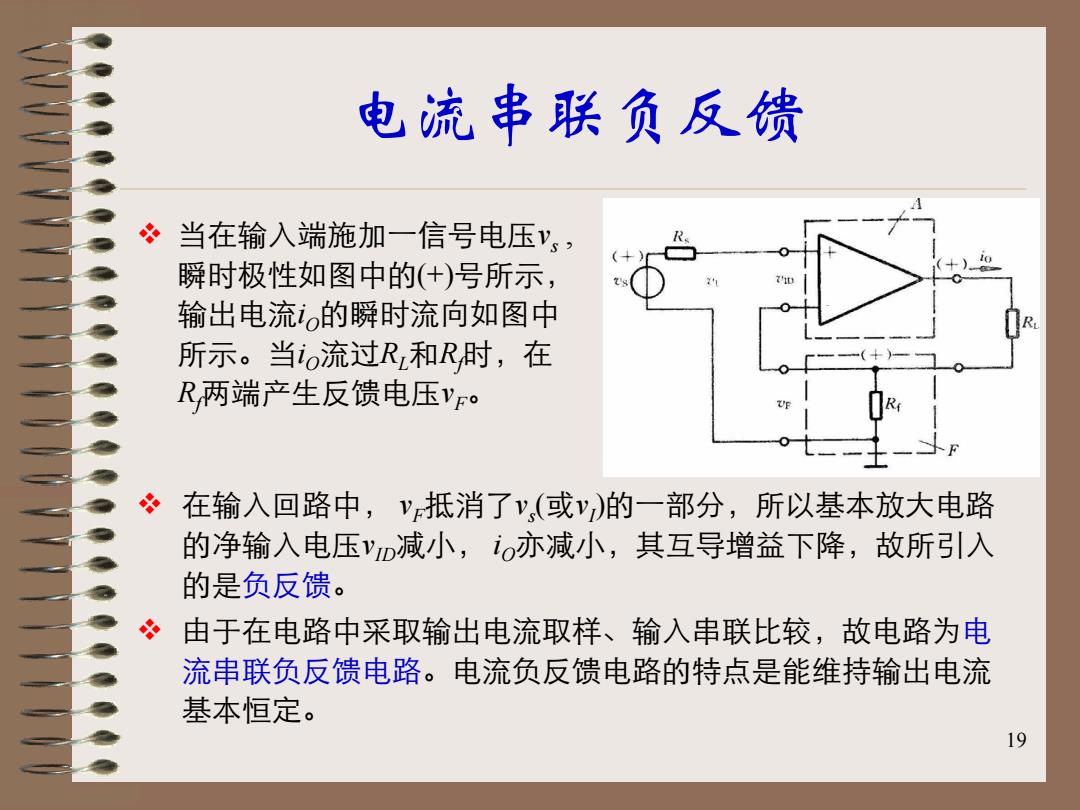

电流串联负反馈 当在输入端施加一信号电压y, 瞬时极性如图中的(+)号所示， 输出电流。的瞬时流向如图中 所示。当o流过R和R时，在 R两端产生反馈电压yF 在输入回路中，v抵消了v,(或y)的一部分，所以基本放大电路 的净输入电压vD减小，io亦减小，其互导增益下降，故所引入 的是负反馈。 由于在电路中采取输出电流取样、输入串联比较，故电路为电 流串联负反馈电路。电流负反馈电路的特点是能维持输出电流 基本恒定。 19
19 电流串联负反馈 当在输入端施加一信号电压 vs , 瞬时极性如图中的(+)号所示， 输出电流 i O的瞬时流向如图中 所示。当 i O流过 R L 和 Rf时，在 Rf两端产生反馈电压 vF 。 在输入回路中， vF抵消了 vs ( 或 vI )的一部分，所以基本放大电路 的净输入电压 vID减小， i O亦减小，其互导增益下降，故所引入 的是负反馈 。 由于在电路中采取输出电流取样、输入串联比较，故电路为 电 流串联负反馈电路。电流负反馈电路的特点是能维持输出电流 基本恒定
