电抄乡电吃渔捌拉 有关转差率的讨论 电动机的转差速度与磁场转谏之比称为转差率，用s表示： s=n n (①)电动机起动瞬间，电动机转速n=0,转差率、=1； (2)电动机转速最高时，转速n≈m,转差率g≈0； (3)电动机运行过程中，转速0<<o,转差率0<<1： 显然，电动机的转差率随着电动机转速的升高而减小。 》一会传如果二者相等，则转子与旋转磁场之间 、电动机的转速n能等于旋转磁场的转速n,吗？ 问题与讨论就没有了相对切割→转子不切割磁场就不能 产生感应电流成为载流导体→不是载流导体就无法在磁场中 受力一不受力电动机就永远转运不起来。n≠儿1，异步！ 第2章异步皂动机
电削乡电吃嬷制说光 例有一台三相异步电动机，其额定转速为975rmim,试 求工频情况下电动机的磁极对数和电动机的额定转差 率。 .由于电动机的额定转速接近于旋转磁场的转速，所以 60f60×50 p≈ ≈3 n 975 即该电动机的极对数p=3,同步转速no=1000r/min。 额定转差率为： 5=,-1=1000-975 =0.025 no 1000 第2章异步完动机

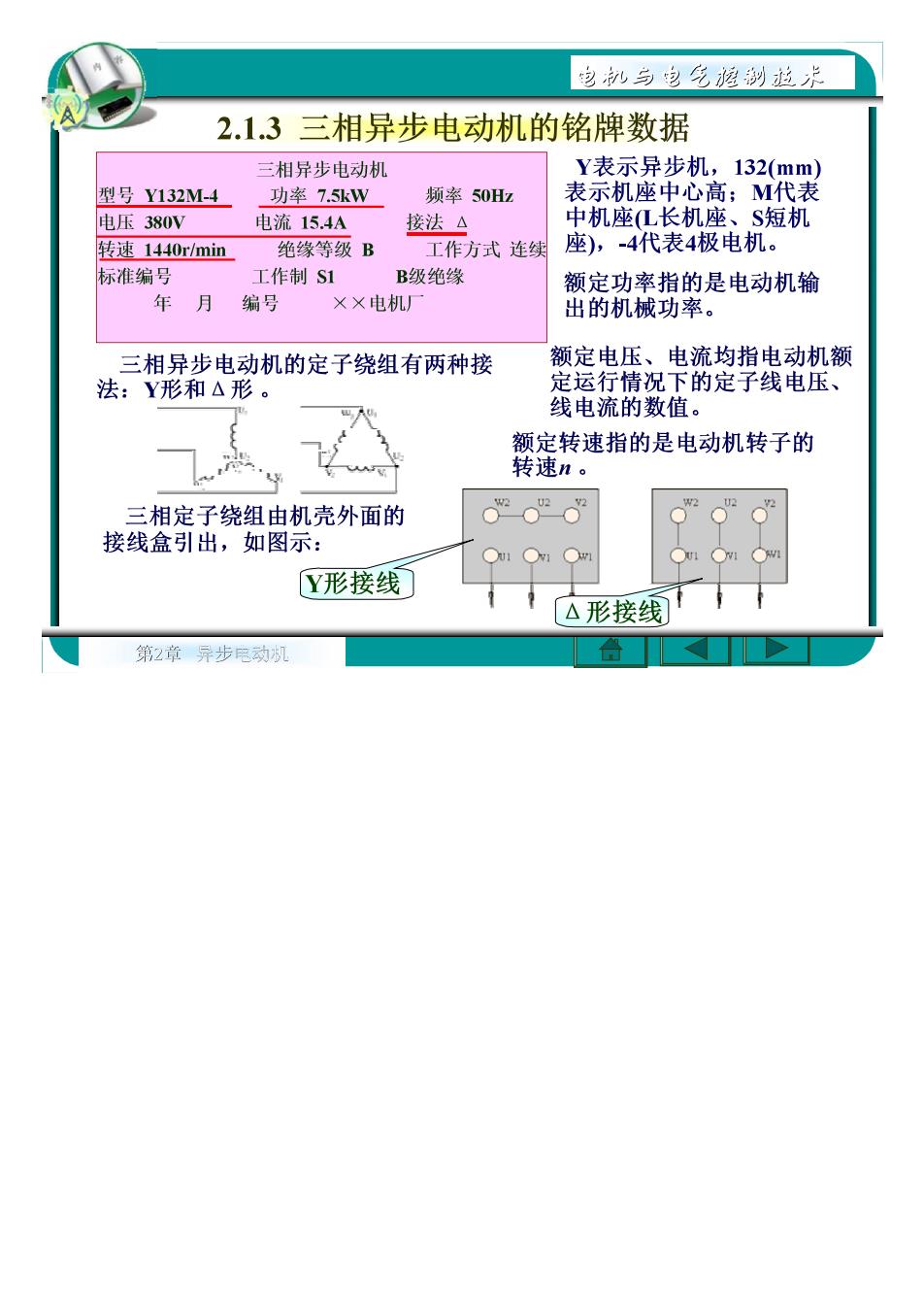

电抄乡包吃渔制拉水 2.1.3三相异步电动机的铭牌数据 三相异步电动机 Y表示异步机，132(mm) 型号Y132M-4 功率7.5kW 频率50H 表示机座中心高；M代表 电压380W 电流15.4A 接法△ 中机座长机座、 S短机 转速1440r/min 绝缘等级B 工作方式连续座)，-4代表4极电机。 标准编号 工作制S1 B级绝缘 额定功率指的是电动机输 年月编号 ××电机 出的机械功率。 三相异步电动机的定子绕组有两种接 额定电压、电流均指电动机额 法：Y形和△形。 定运行情况下的定子线电压、 入u 线电流的数值。 额定转速指的是电动机转子的 转速n。 三相定子绕组由机壳外面的 接线盒引出，如图示： V形接线 △形接线 第2章异步动机

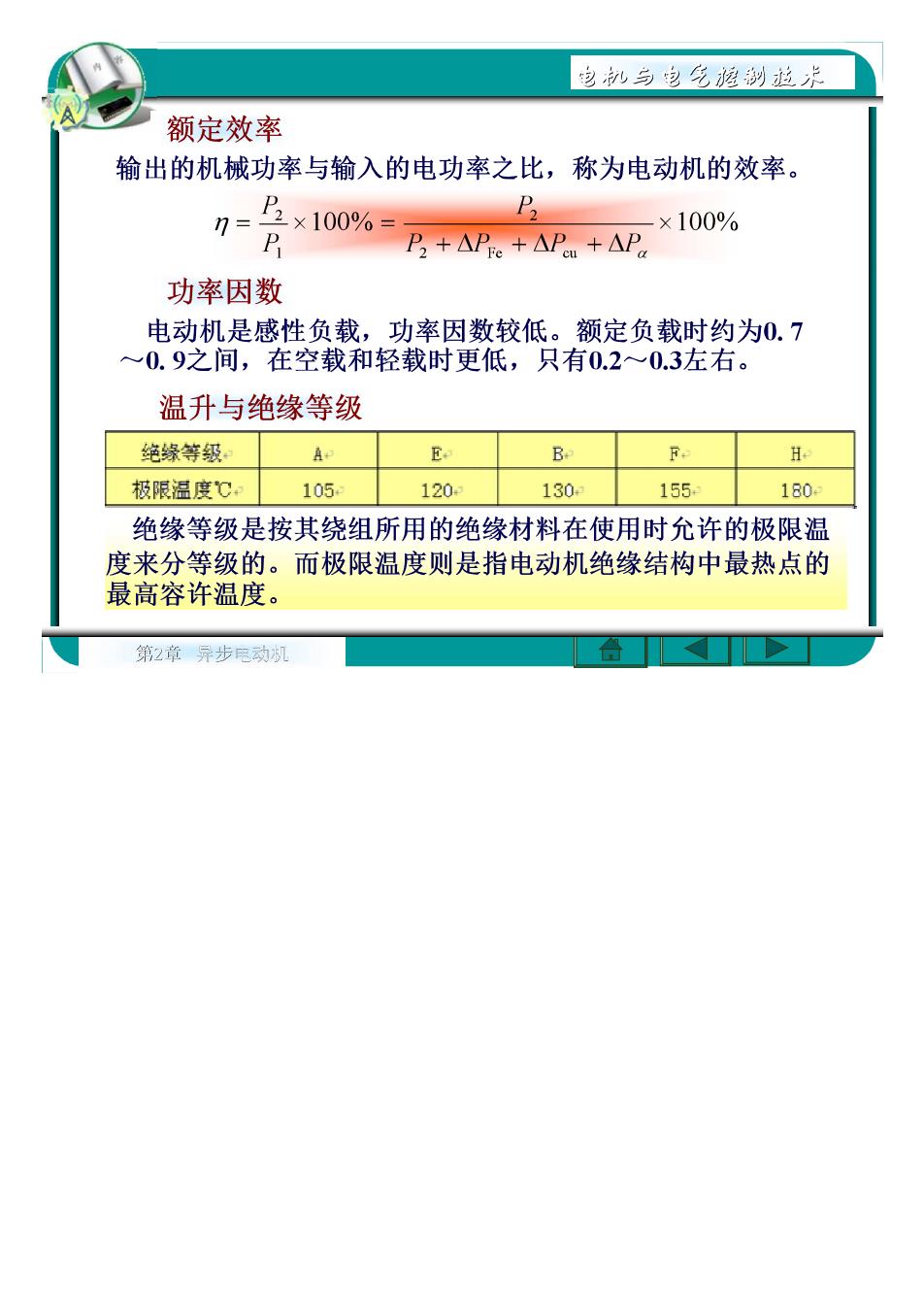

电削与电吃嬷制说光 额定效率 输出的机械功率与输入的电功率之比，称为电动机的效率。 7=2x100%= P -×100% P 2+△P。+APm+△P 功率因数 电动机是感性负载，功率因数较低。额定负载时约为0.7 一0.9之间，在空载和轻载时更低，只有0.2一0.3左右。 温升与绝缘等级 绝缘等级A B F H 极限温度℃105： 120 130 155180 绝缘等级是按其绕组所用的绝缘材料在使用时允许的极限温 度来分等级的。而极限温度则是指电动机绝缘结构中最热点的 最高容许温度。 第2章异步完动机

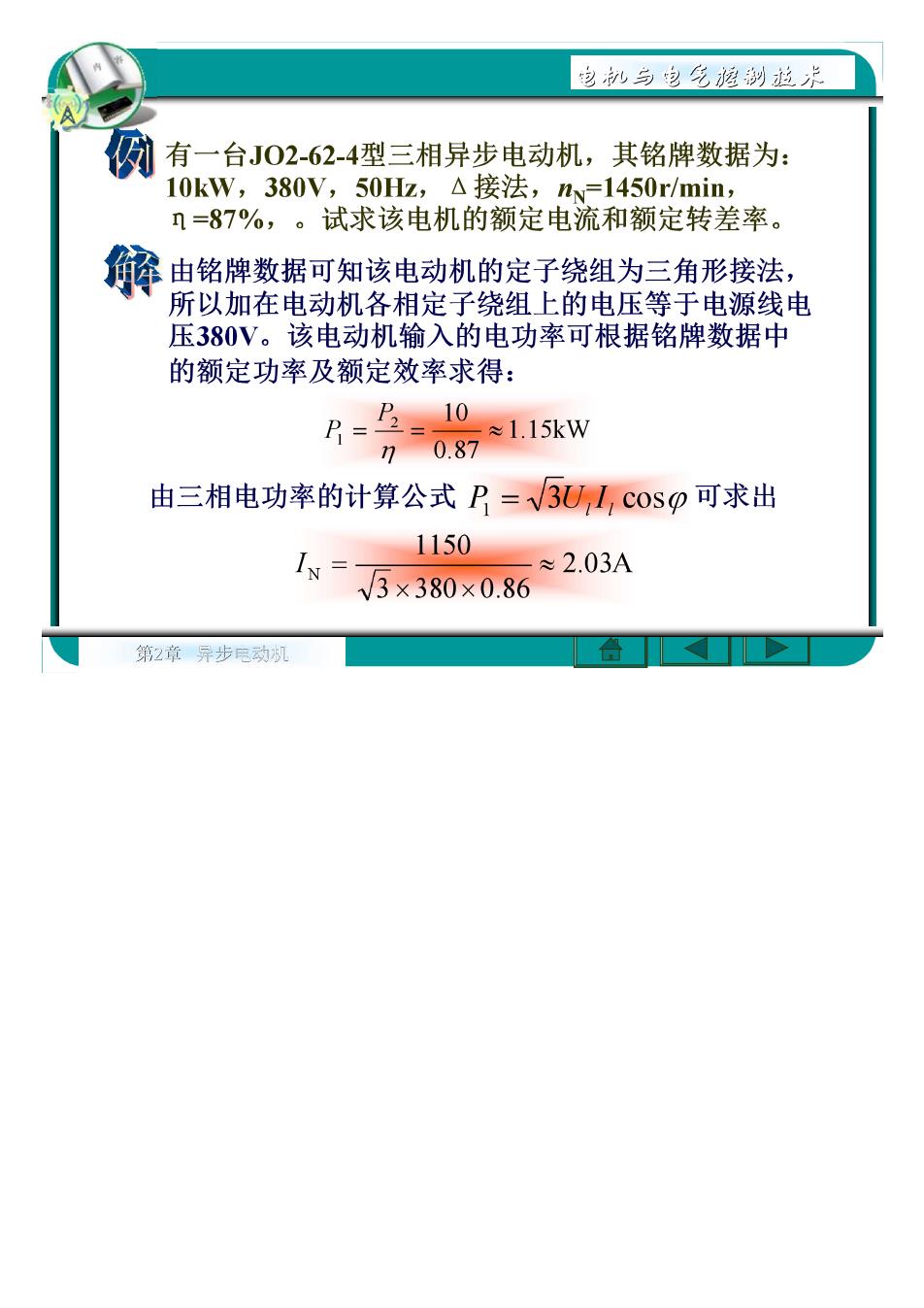

电抄乡包吃渔别拉水 例有一台J02-62-4型三相异步电动机，其铭牌数据为： 10kW,380V,50Hz,△接法，n=1450r/min, n=87%,。试求该电机的额定电流和额定转差率。 解由铭牌数据可知该电动机的定子绕组为三角形接法， 所以加在电动机各相定子绕组上的电压等于电源线电 压380V。该电动机输入的电功率可根据铭牌数据中 的额定功率及额定效率求得： =10 7=0871.15kw 由三相电功率的计算公式P=√3U,l,cos0可求出 IN= 1150≈2.03A 3×380×0.86 第2章异步完动机
