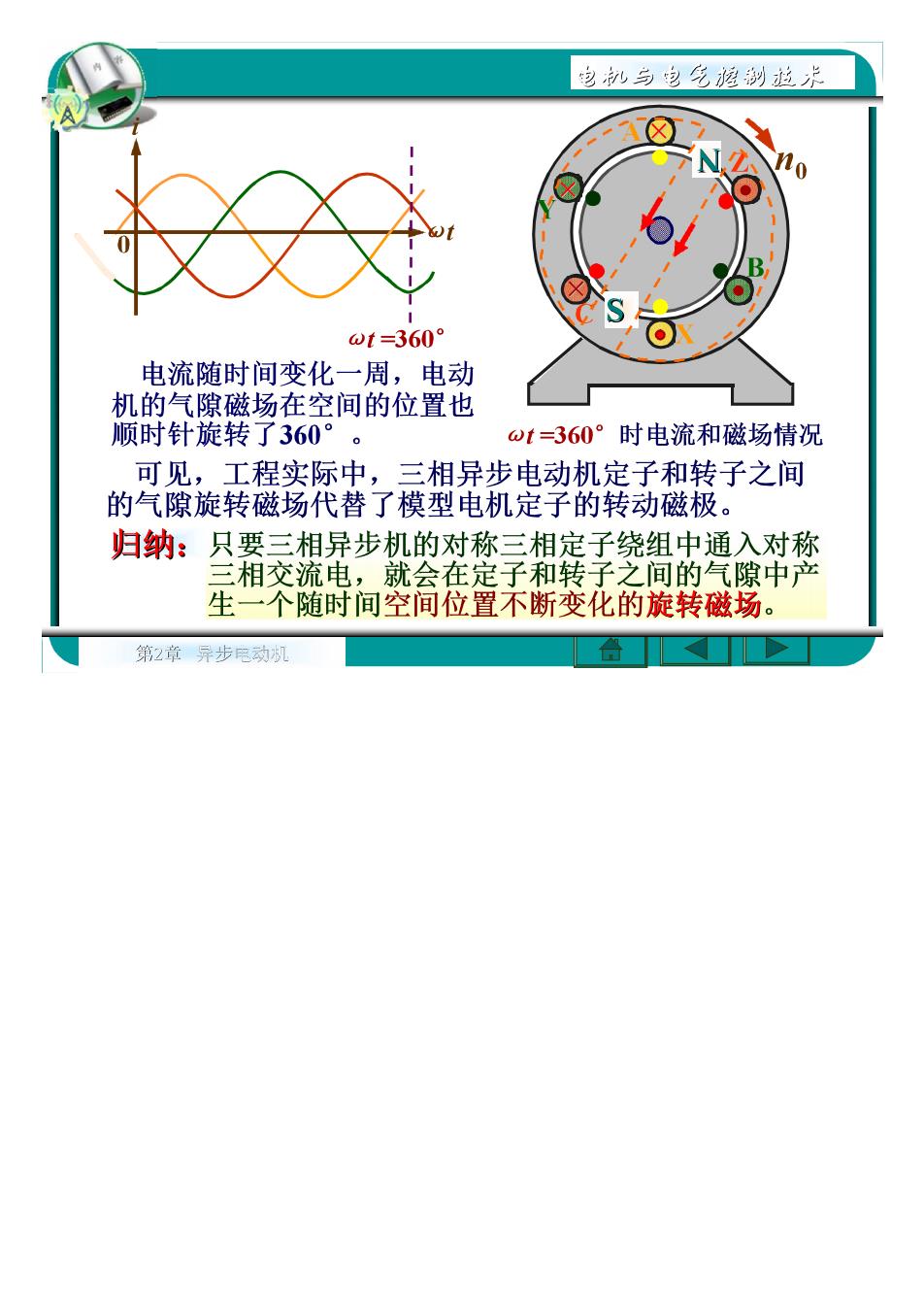

电削与电吃嬷制说光 ◆N wt=3609 电流随时间变化一周，电动 机的气隙磁场在空间的位置也 顺时针旋转了360° ωt=360°时电流和磁场情况 可见，工程实际中，三相异步电动机定子和转子之间 的气隙旋转磁场代替了模型电机定子的转动磁极。 归纳：只要三相异步机的对称三相定子绕组中通入对称 三相交流电，就会在定子和转子之间的气隙中产 生一个随时间空间位置不断变化的旋转磁场。 第2章异步完动机

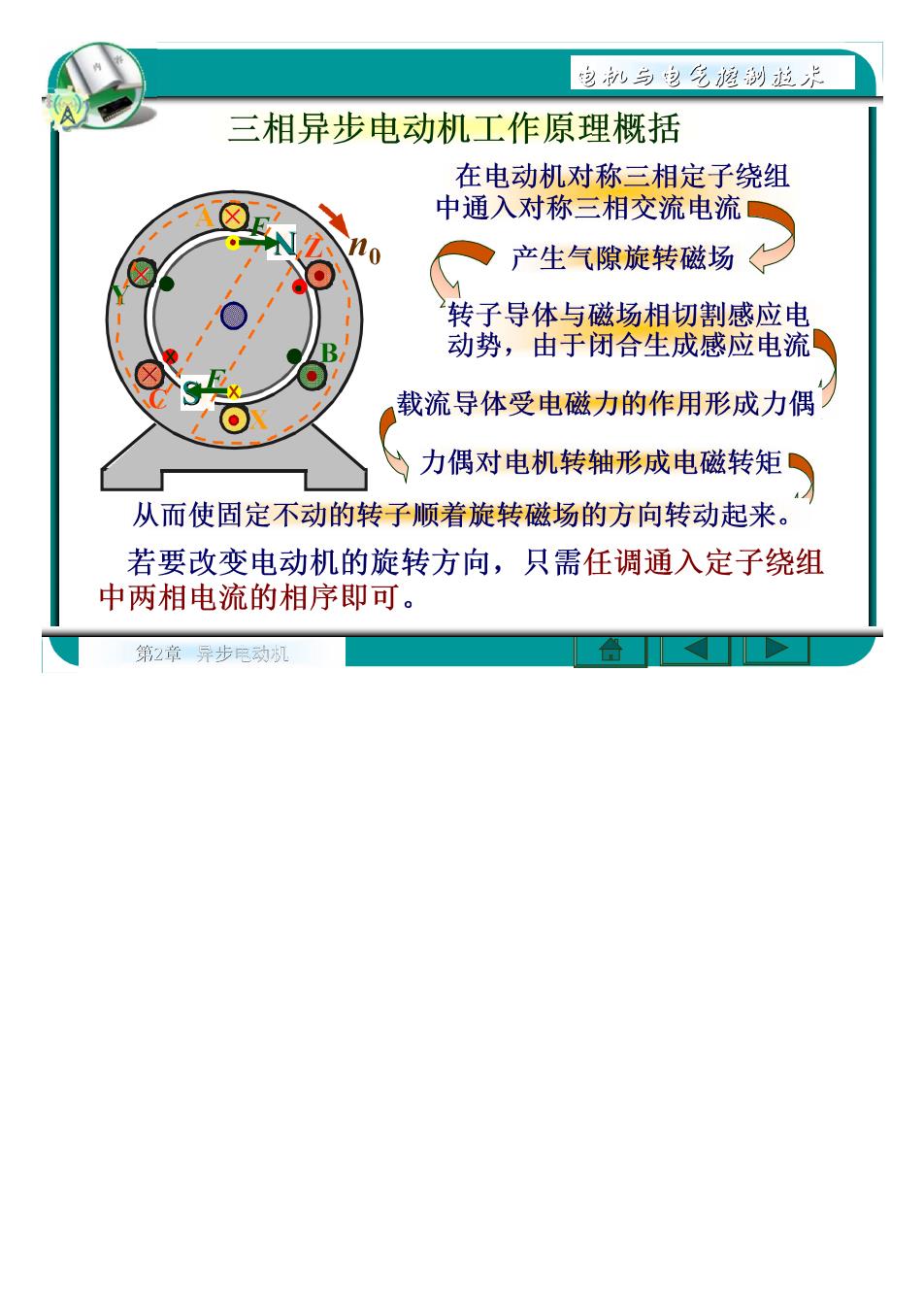

哆批乡电气嬷制拉光 三相异步电动机工作原理概括 在电动机对称三相定子绕组 中通入对称三相交流电流。 00 产生气隙旋转磁场 ●】 转子导体与磁场相切割感应电 动势，由于闭合生成感应电流 ⊙ 载流导体受电磁力的作用形成力偶 心力偶对电机转轴形成电磁转矩 从而使固定不动的转子顺着旋转磁场的方向转动起来。 若要改变电动机的旋转方向，只需任调通入定子绕组 中两相电流的相序即可。 第2章异步皂动机

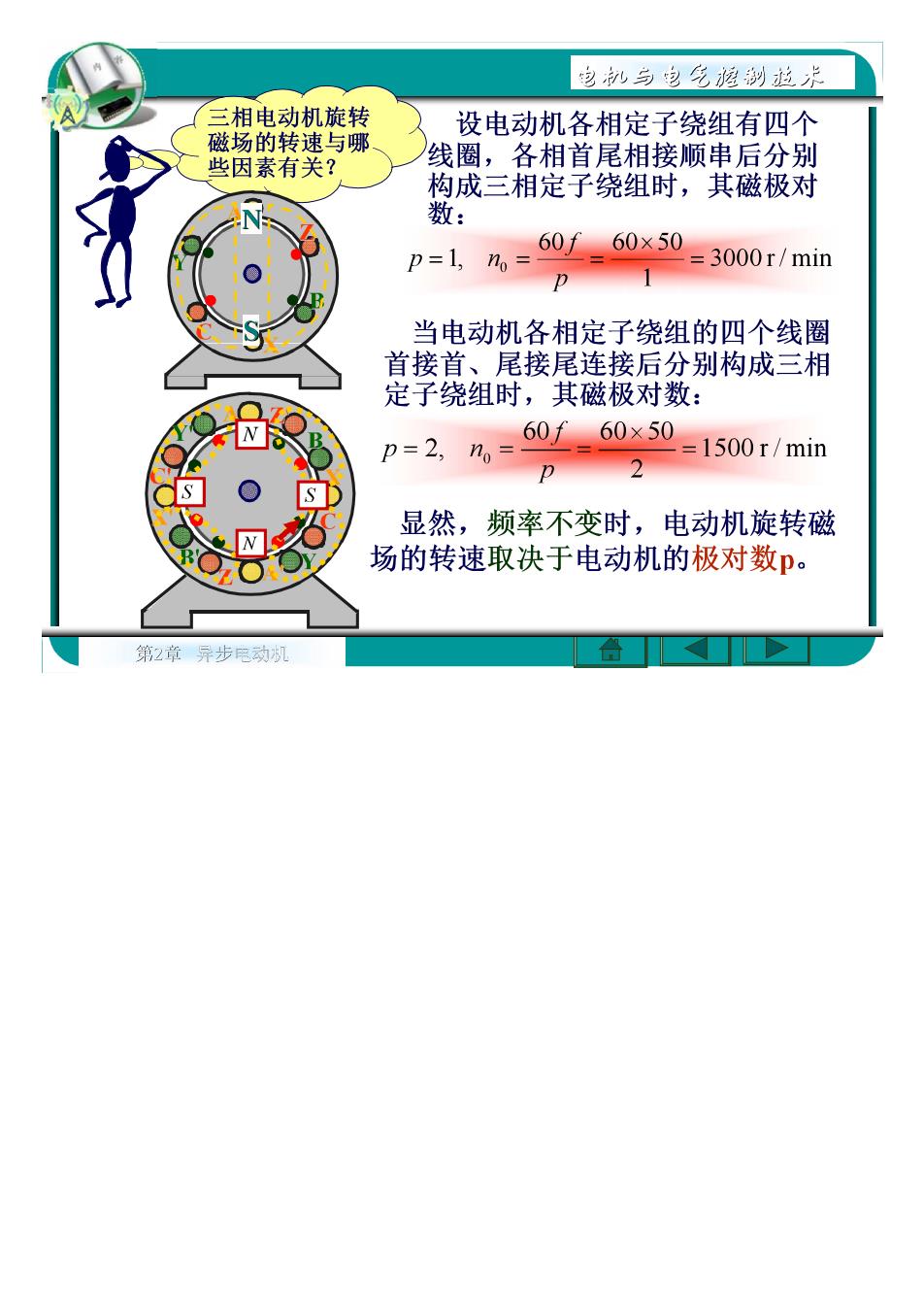

电削乡电吃嬷制说光 三相电动机旋转 设电动机各相定子绕组有四个 磁场的转速与哪 些因素有关？ 线圈，各相首尾相接顺串后分别 构成三相定子绕组时，其磁极对 p=1 %=60y=60x50=3000r/min 1 当电动机各相定子绕组的四个线圈 首接首、尾接尾连接后分别构成三相 定子绕组时，其磁极对数： p=2, =60y_60x50=1500r/min 2 显然，频率不变时，电动机旋转磁 场的转速取决于电动机的极对数p。 第2章异步动州

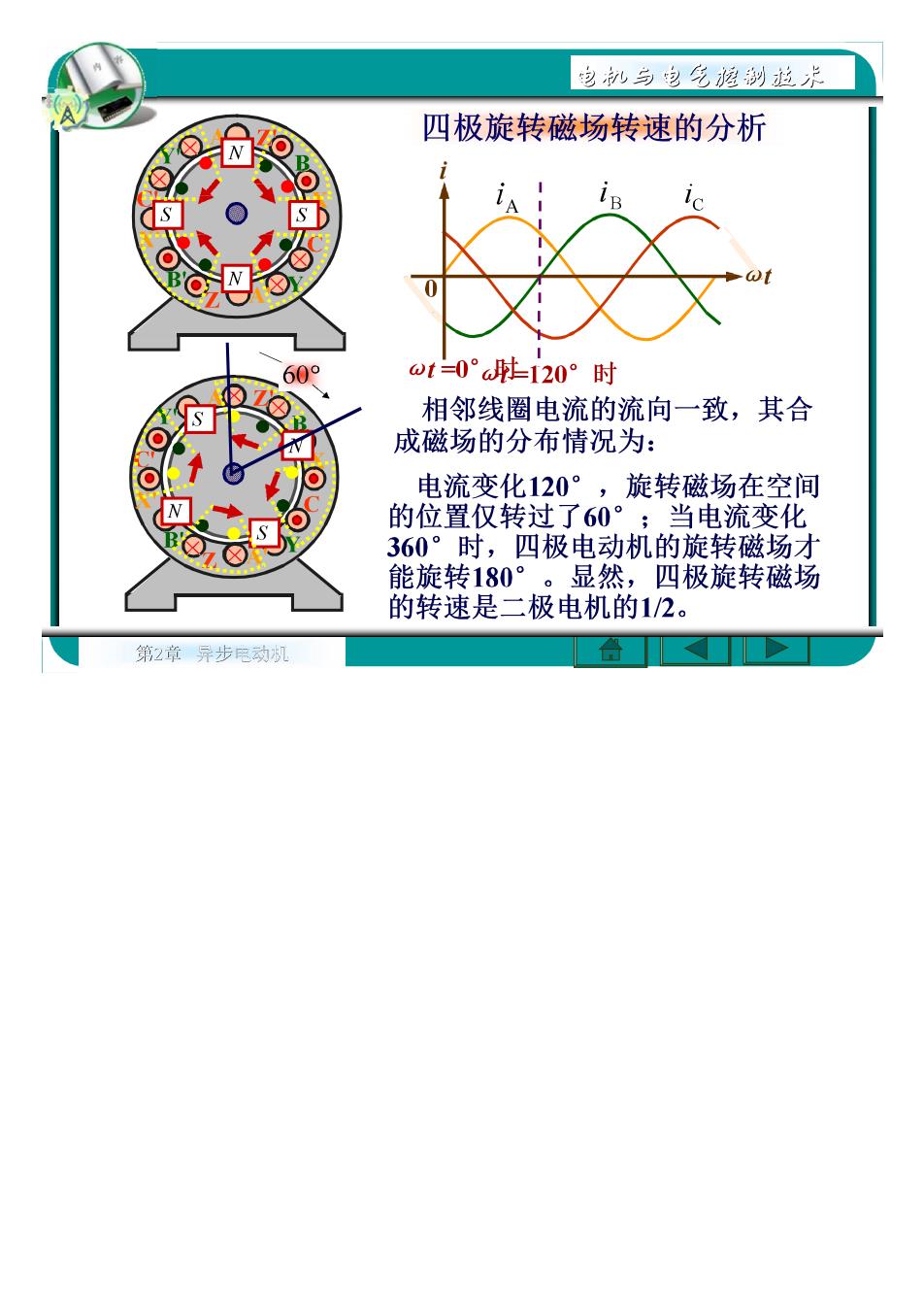

电抄乡电吃渔捌拉 四极旋转磁场转速的分析 6 wt=0°时120°时 相邻线圈电流的流向一致，其合 成磁场的分布情况为： 电流变化120°，旋转磁场在空间 的位置仅转过了60°：当电流变化 360°时，四极电动机的旋转磁场才 能旋转180°。显然，四极旋转磁场 的转速是二极电机的12。 第2章异步完动机

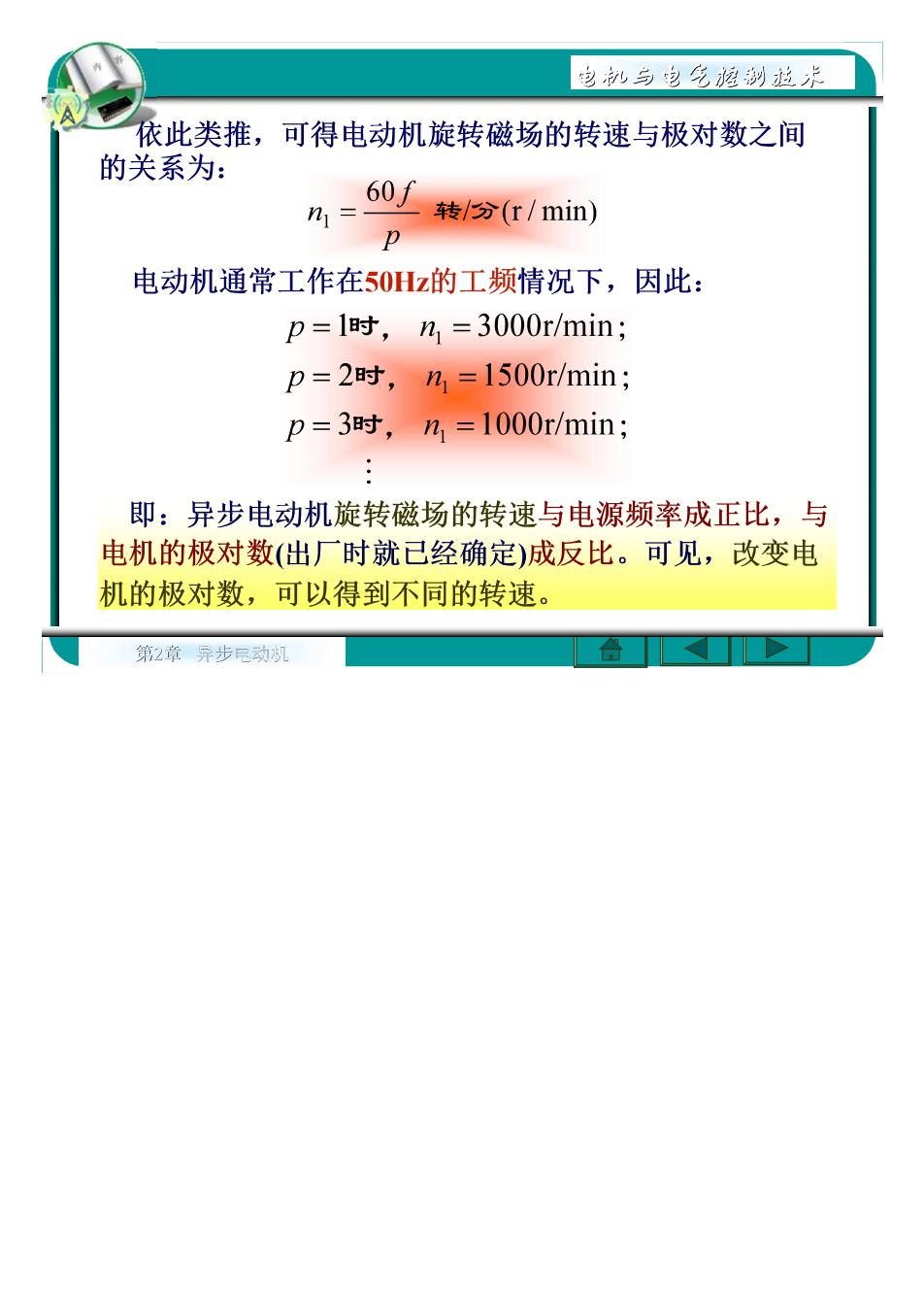

电削与电吃嬷制说光 依此类推，可得电动机旋转磁场的转速与极对数之间 的关系为： 60f n1= 转/分(r/min) p 电动机通常工作在50Hz的工频情况下，因此： p=l时，n,=3000r/min; p=2时，n,=1500r/min; p=3时，n=1000r/min; 即：异步电动机旋转磁场的转速与电源频率成正比，与 电机的极对数（出厂时就已经确定）成反比。可见，改变电 机的极对数，可以得到不同的转速。 第2章异步完动机
