《机床电气设备运行与维护》课程 实验项目指导书 班级： 姓名： 学号： 指导教师： 王秋霞 2014-2015学年第一学期 福建船政交通职业学院机械工程系
目录 1测定单相变压器的变比和参数 1 2测取单相变压器的运行特性 6 3测取三相变压器的变比和参数 9 4单相变压器的并联运行 14 5 三相鼠笼异步电动机的空载运行特性 18 6三相鼠笼异步电动机的负载运行.............. 20 8绕线式异步电动机转子绕组串入可变电阻器调............2 28 9变频器组合模式下对三相异步电动机的调速 31 10直流他励电动机的起动与改变方向 36 11直流他励电动机的制动特性 39 12 直流他励电动机的调速 43 13 全压单向和正反转控制电路 47 14 点动和连续运转控制电路 50 15 星形一三角形起动控制电路 53 16 顺序控制电路 55 17 7自动往复循环控制电路 58 18单向反接与能耗制动控制电路 61
实验一测定单相变压器的变比和参数 一·任务与要求 通过空载和短路实验测定变压器的变比和参数。 二.实验项目 1.空载实验测取空载特性Uo=flo),Po=fUo)。 2.短路实验测取短路特性Uk=f),PK=0。 三.仪器设备与工具材料 1.实验台主控制屏： 2.三相可调电阻器900n(NMEL-03): 3.旋转指示灯及开关板(NMEL-05B): 4.单相变压器 四.实验步骤 1.空载实验 实验线路如图2-1 变压器T位于NMEL-25 变压器T的额定参数 U1N/U2N=220V/110V 瑜出 110 I1N/I2N=0.4A/0.8A 实验时，变压器低压线圈 2U2 1U2 2U1、2U2接电源，高压线圈 图2-1空载实验接线图 1U1、1U2开路。 A、V1、V2分别为交流电流表、交流电压表，位于MEL-001D。 W为功率表，需注意电压线圈和电流线圈的同名端，避免接错线。 a。在三相交流电源衡电的条件下，将调压器旋钮逆时针方向旋转到底。并 合理选择各仪表量程。 b.合上交流电源总开关，即按下绿色“闭合"开关，顺时针调节调压器旋钮， 使变压器空载电压U0=1.2Uw c.然后，逐次降低电源电压，在1.2~0.5Uw的范围内：测取变压器的Uo

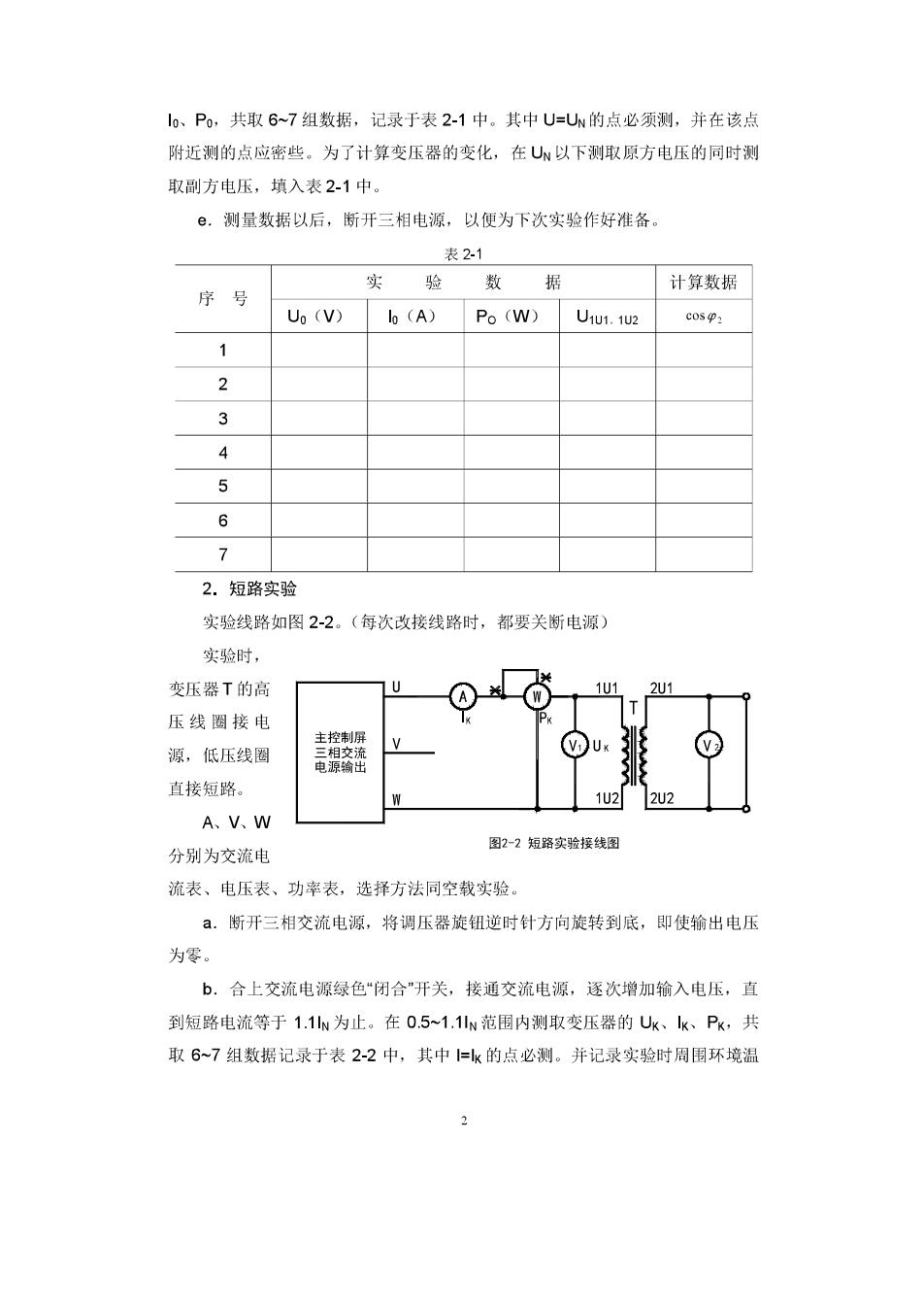

0、Po,共取6~7组数据，记录于表2-1中。其中U=Uw的点必须测，并在该点 附近测的点应密些。为了计算变压器的变化，在U以下测取原方电压的同时测 取副方电压，填入表21中。 ©，测量数据以后，断开三相电源，以便为下次实验作好准备。 表2.1 实 计算数据 序号 验 数 U6(V) lo (A)Po (W) U1u1.1U2 4 5 1 2.短路实验 实验线路如图2-2。（每次改接线路时，都要关断电源） 实验时， 变压器T的高 压线圈接电 源，低压线圈 直接短路。 1U2 2U2 A、V、W 分别为交流电 图22短路实验接线图 流表、电压表、功帝表，选择方法同空载实验。 a.断开三相交流电源，将调压器旋钮逆时针方向旋转到底，即使输出电压 为零 b.合上交流电源绿色“闭合”开关，接通交流电源，逐次增加输入电压，直 到短路电流等于1.1w为止。在0.5~1.1w范围内测取变压器的Uk、k、P《,共 取6~7组数据记录于表2-2中，其中=k的点必测。并记录实验时周围环境温 2
度（℃） 表2-2 室温= 实 验 数 据 计算数据 序 号 U(V) I(A P(W) C08p. 1 6 五.注意事项 1.在变压器实验中，应注意电压表、电流表、功率表的合理布置 2。短路实验操作要快，否则线圈发热会引起电阻变化。 六.实验报告 1.计算变比 由空载实验测取变压器的原、副方电压的三组数据，分别计算出变比，然后 取其平均值作为变压器的变比K。 K=U1u1.1U2/U2u1.2u2 2.绘出空载特性曲线Uo=fla,Po=Uo,coso=Uo, 式中：o品 3.绘出短路特性曲线和计算短路参数 (1)绘出短路特性曲线Uk=flk)、Pk=fk)、cos9x=fk)。 (2)计算短路参数 从短路特性曲线上查出对应于短路电流Ik=,时的Uk和PK值，由下式算出 实经环境温度度为日（©C)短路参数。乙，-受片片
