呼和浩特职业学院教案首页 课题 第三章电力机车的电气制动 授课时间 授课对象 授课学时 1.会分析电阻制动和加馈电阻制动的原理； 2.掌握电阻制动和加馈电阻制动电气线路构成： 教学目的 3.会分析电阻制动特性曲线。 学握电阻制动和加馈电阻制动电气线路构成： 教学重点 掌握电阻制动和加馈电阻制动电气线路构成： 教学难点 启发式，引导文，多媒体演示，视频演示 教学方法 第一节概述 1.电气制动的基本原理 教学步骤 2.电气制动的形式 3.电气制动的优越性 及 4.机车采用电气制动时应满足的基本要求 内容提要 5.稳定性概念 第二节电阻制动 备注
第三章电力机车的电气制动 牵引与制动是一对矛盾。制动是调速的一种特殊形式。电传动机车 般有两套制动系统，一是空气制动系统即机械制动系统，包括闸瓦制动和 盘形制动。二是电气制动系统，包括电阻制动和再生制动。本章将详细分 析电气制动的基本原理，电气制动的稳定性，电气制动的形式，电气制动 的特性及其控制方式。学习本章应达到以下目的： 1.会分析电阻制动和加馈电阻制动的原理： 2.掌握电阻制动和加馈电阻制动电气线路构成： 3.会分析电阻制动特性曲线。 第一节概述 制动是机车运行的基本工作状态之一。当列车需要减速、停车或在长 大下坡道上运行需要限制列车的速度时，都必须采取制动措施，控制机车 的运行速度。现代铁路运输的安全性，在很大程度上取决于机车制动性能 的好坏。随着铁路运输的发展，行车速度的不断提高，对机车的制动性能 也相应提出了更高的要求，以更好的保证列车高速运行时的安全性和可靠 性。 1.电气制动的基本原理 电气制动是利用电机的可逆性原理。电力机车在牵引工况运行时，牵 引电机做电动机运行，将电网的电能转变为机械能，轴上输出牵引转矩以 驱动列车运行。电力机车在电气制动时，列车的惯性力带动牵引电动机， 此时牵引电机将做发电机运行，将列车动能转变为电能，输出制动电流的

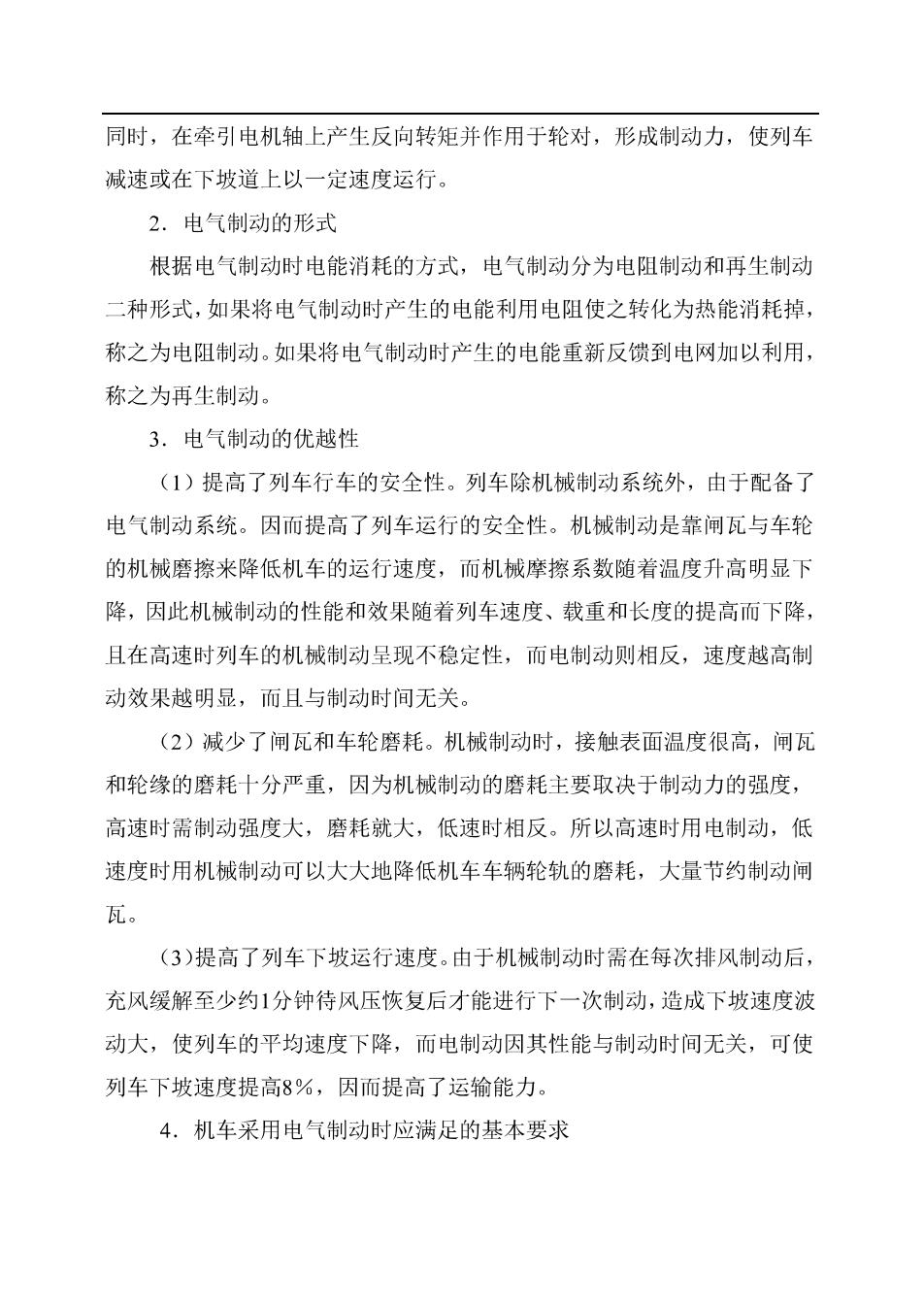

同时，在牵引电机轴上产生反向转矩并作用于轮对，形成制动力，使列车 减速或在下坡道上以一定速度运行。 2.电气制动的形式 根据电气制动时电能消耗的方式，电气制动分为电阻制动和再生制动 二种形式，如果将电气制动时产生的电能利用电阻使之转化为热能消耗掉， 称之为电阻制动。如果将电气制动时产生的电能重新反馈到电网加以利用， 称之为再生制动。 3.电气制动的优越性 (1)提高了列车行车的安全性。列车除机械制动系统外，由于配备了 电气制动系统。因而提高了列车运行的安全性。机械制动是靠闸瓦与车轮 的机械磨擦来降低机车的运行速度，而机械摩擦系数随着温度升高明显下 降，因此机械制动的性能和效果随着列车速度、载重和长度的提高而下降， 且在高速时列车的机械制动呈现不稳定性，而电制动则相反，速度越高制 动效果越明显，而且与制动时间无关。 (2)减少了闸瓦和车轮磨耗。机械制动时，接触表面温度很高，闸瓦 和轮缘的磨耗十分严重，因为机械制动的磨耗主要取决于制动力的强度， 高速时需制动强度大，磨耗就大，低速时相反。所以高速时用电制动，低 速度时用机械制动可以大大地降低机车车辆轮轨的磨耗，大量节约制动闸 瓦。 (3)提高了列车下坡运行速度。由于机械制动时需在每次排风制动后， 充风缓解至少约1分钟待风压恢复后才能进行下一次制动，造成下坡速度波 动大，使列车的平均速度下降，而电制动因其性能与制动时间无关，可使 列车下坡速度提高8%，因而提高了运输能力。 4.机车采用电气制动时应满足的基本要求
(1)具有电气稳定性并保证必要的机械稳定性： (2)有广泛的调节范围，冲击力小： (3)机车由牵引状态转换为电气制动状态时应线路简单，操纵方便， 有良好的制动性能，负载分配力求均匀。 5.稳定性概念 (1)机械稳定性：指机车牵引列车在正常运行中，不会由于偶然原因 引起速度发生微量变化而使列车的稳定运行遭到破坏。电气制动的机械稳 定性是指当偶然原因使机车运行速度增高（或降低）时，制动力应随之增 大（降低），以保持原来的稳定运行状态。 以图21-1为例对机械稳定性进行分析。设在电气制动工况下，机车在g 点稳定运行，若现有一偶然因素使速度V有一增量△V,对曲线1而言，由 于其斜率为负，此时制动力Bg〉Bg',使速度V进一步上升，因而是不稳 定的。而对于曲线2，由于其斜率为正，此时制动力Bg’）Bg,迫使速度V 降低，因而是稳定的，由此得出判定稳定性的条件： >0 实际上电力机车无论是电阻制动或再生制动的制动特性在高速区，保 持制动电流恒定的条件下特性曲线的变化率~0，故电气制动在高速区 具有机械稳定性。 (2)电气稳定性：指电传动机车在正常运行中，不会由于偶然因素， 电流发生微量变化，而使牵引电机的电平衡状态遭到破坏。电气制动的电 气稳定性判别我们将在本章的第二节和第五节详细分析
图21】机械稳定性分析 第二节电阻制动 一、串励牵引电机电阻制动 1.串励电机的自激发电过程 采用串励牵引电机的电力机车在进行电阻制动时，必须首先切断牵引 电机电枢与电网的联接，使电机电枢与制动电阻接成回路。其工作原理图 如21-2。 (a) (b) 牵引工况 制动工况 图中：n一一电机转速 中一一电机主极磁通 Ed一一电机电枢绕组中产生的感应电势 Ia一一电机电枢电流（制动时为IZ制动电流） RZ一一制动电阻
