电机与电气控制技术 筹6章电气校制电路基本环节 6.1低压电器基本控制电路 6.2三相异步机的起动控制线路 6.3三相异步机的调速控制电路 6.4三相异步机的制动控制线路 6.5三相控制系统图的读图、识图基本知识 第6章电气控制电路基本环节
电抄乡包吃渔制拉水 自学提示 工业生产中应用最为广泛、最基本的控制仍是继电接触器控制， 而任何复杂的控制电路或系统，都是由一些比较简单的电气控制 电路中的基本环节、保护环节根据不同要求组合而成。因此，掌 握电气控制基本环节十分必要。要求： 】了解 电气控制系统中的电气原理图、电器布 置图及安装接线图的画法及布置原则 入熟悉 电动机的点动控制、连续运转控制、 正、反转控制、行程控制、多地控制等 环节 入掌握 基本控制环节电气原理图的分析法以 及电气控制原理图的读图、识图技能 第6章电气控制电路基本环节

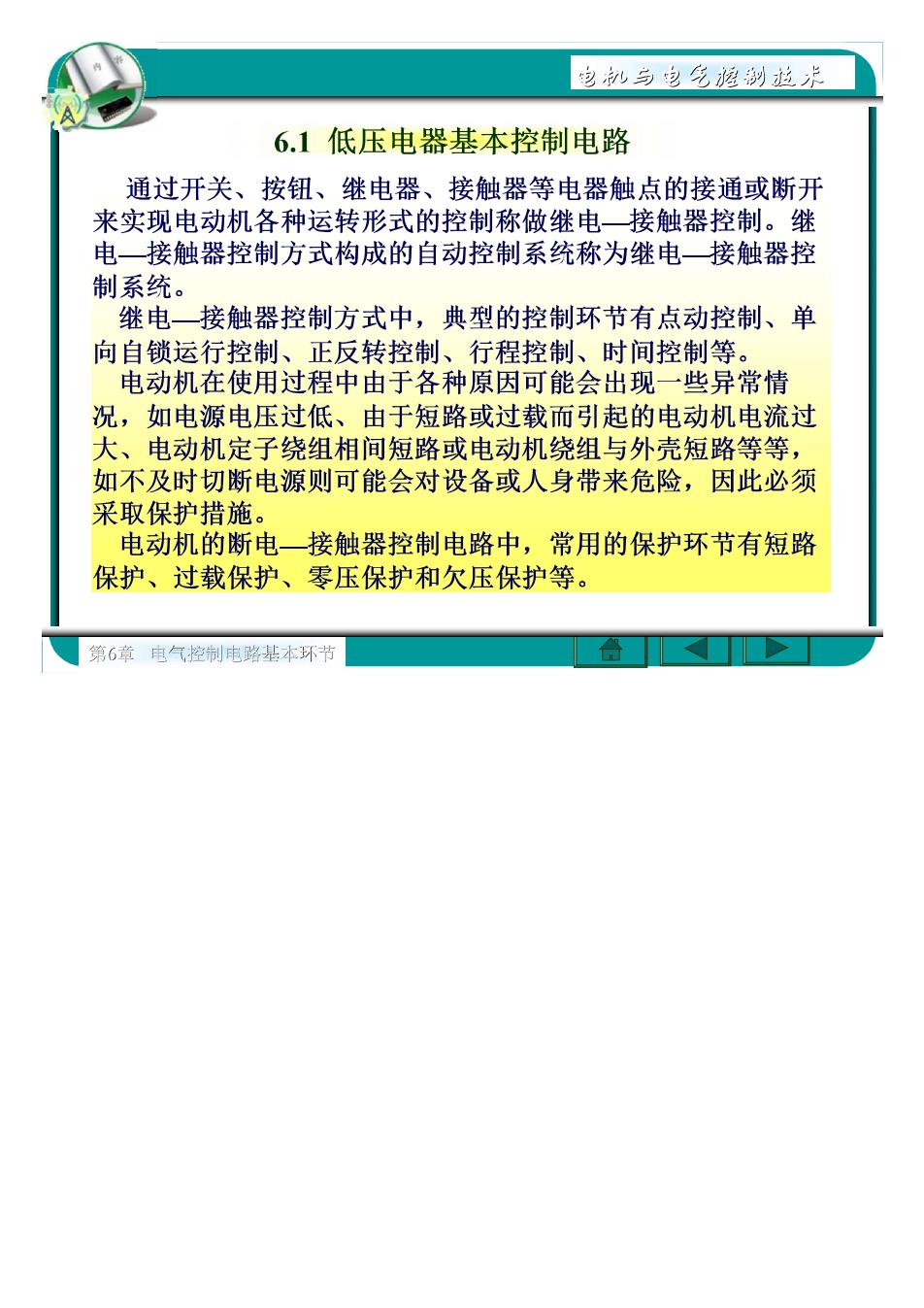

电削乡电吃嬷制说光 6.1低压电器基本控制电路 通过开关、按钮、继电器、接触器等电器触点的接通或断开 来实现电动机各种运转形式的控制称做继电接触器控制。继 电—接触器控制方式构成的自动控制系统称为继电一接触器控 制系统。 继电一接触器控制方式中，典型的控制环节有点动控制、单 向自锁运行控制、正反转控制、行程控制、时间控制等。 电动机在使用过程中由于各种原因可能会出现一些异常情 况，如电源电压过低、由于短路或过载而引起的电动机电流过 大、电动机定子绕组相间短路或电动机绕组与外壳短路等等， 如不及时切断电源则可能会对设备或人身带来危险，因此必须 采取保护措施： 电动机的断电接触器控制电路中，常用的保护环节有短路 保护、过载保护、零压保护和欠压保护等。 第6章电气控制电路基本环节
电乡电吃嬷捌拉光 6.1.1点动控制 在出产中啡过恐由，某些由开关、熔断器、接 闭合电源开关，为史现调 触器的主触头、热继电 电动机通电作准备，】 器的热元件组成的部分 称为主电路。主电路中 FU 的各部分与被控制电动 机相串联。 SB KM 由按钮、接触器线圈、 主 热继电器常闭触点组成 KM 电 控制由路 的部分称为控制电路， 停止过程 演示 接在两相之间，控制电 路中的电流较小。 起动控制过程：按下按钮SB→接触器线圈KM得 电→KM主触头闭合→电动机运转； 停止控制过程：松开按钮SB→接触器线圈失电 →KM主触头打开→电动机停转。 第6章电气控制电路基本环节

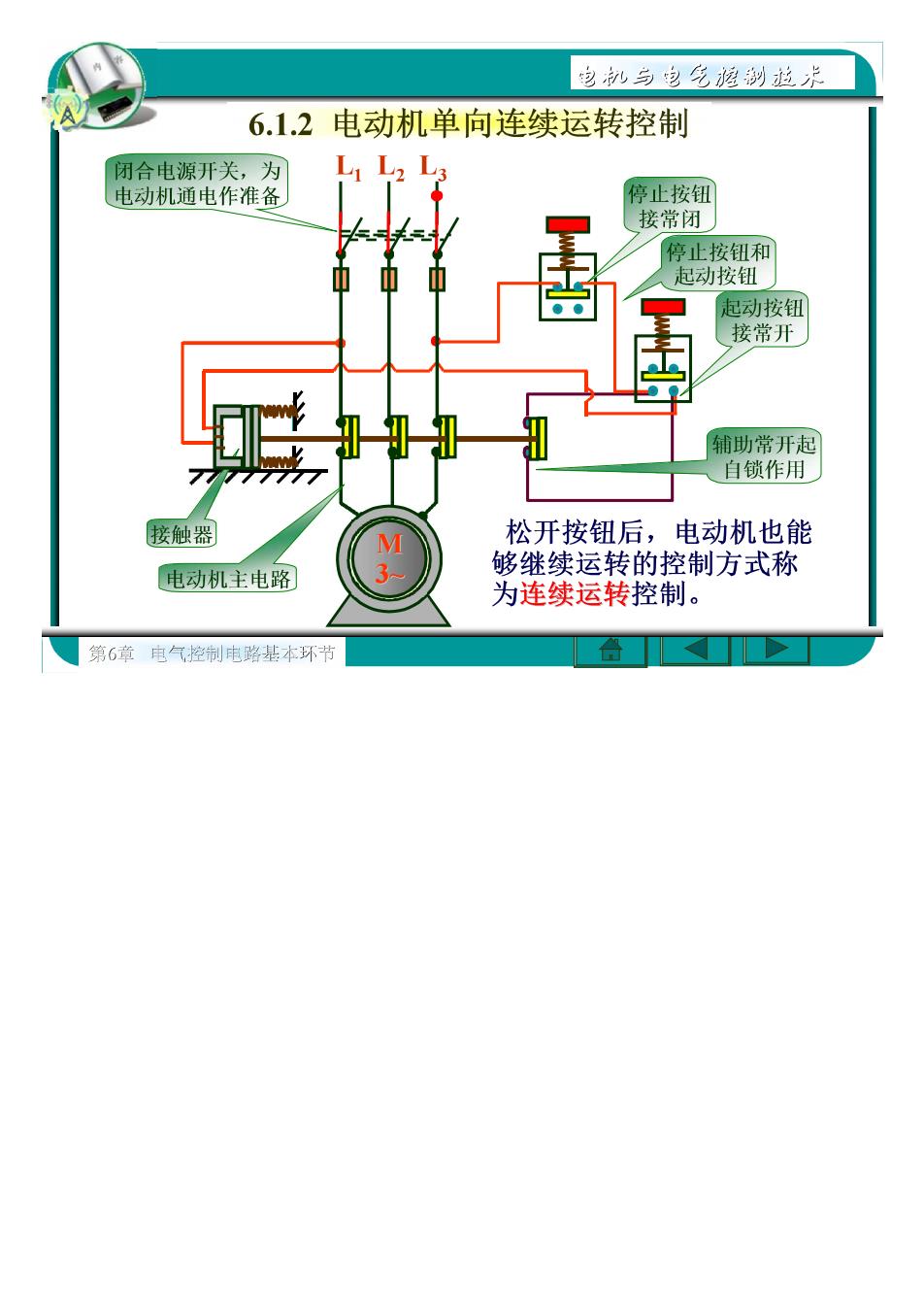

电削乡电吃嬷制说光 6.1.2电动机单向连续运转控制 闭合电源开关，为 电动机通电作准 停止按钮 接常闭 停止按钮和 起动按钮 起动按钮 接常开 辅助常开起 777777 自锁作用 接触器 松开按钮后，电动机也能 电动机主电路 够继续运转的控制方式称 为连续运转控制。 第6章电气控制电路基本环节
