电机与电气控制技术 第1章磁路与变器 1.1铁心线圈、磁路 1.2单相变压器的基本结构和工作原理 1.3三相电力变压器 1.4其他常用变压器 第1章磁路与变压器
电削乡电吃嬷制说光 自学提示 讨论变压器时，既会遇到电路问题，又会遇到磁路问题， 其中磁路问题是掌握变压器原理的基础知识，也是学习电 机、电器的理论基础。要求： 】了解 磁路的相关概念、变压器的结构组 成，实际中常用的特殊变压器 ∑熟悉 变压器的变换电压原理、变换电流原 理、变换阻抗原理以及用途 ∑掌握 应用磁路欧姆定律和主磁通原理分 析、解决磁路中的相关实际问题 第1章磁路与变压器
包抄乡电吃逸制拉芹 1.1铁芯线圈、磁路 工程应用实际中，大量的电气设备都含有线圈和铁芯。当绕 在铁芯上的线圈通电后，铁芯就会被磁化而形成铁芯磁路，下 图所示为电气设备中常见的几种磁路。 (a)电磁铁的磁路 (b)变压器的磁路 (c)直流电机的磁路 磁路是导磁性能很好的材料制成的磁力线的通路，也是人为 的、集中的强磁场。图示各磁路中的红色虚线表示工作主磁通 的路径；紫色虚线表示通过空气闭合的极少部分的漏磁通。 第1章酸路与变压器
电削乡电吃嬷制遊光 1.1.1磁路的基本物理量 1、磁通 穿过磁路的磁力线总通过 量的多少可以定性地说明磁 u 路上的磁场情况，磁力线总 磁通Φ 数可量化为磁通，用“Φ”表 示。显然，磁通Φ的大小可 线圈通电后使铁芯磁 定量地反映磁路中的磁场强 化，形成铁芯磁路。 弱。 国际单位制中，磁通的单位有韦伯[Wb]和麦克斯韦 [Mx]，二者之间的换算关系为： 1Wb=10Mx 第1章磁路与变压器

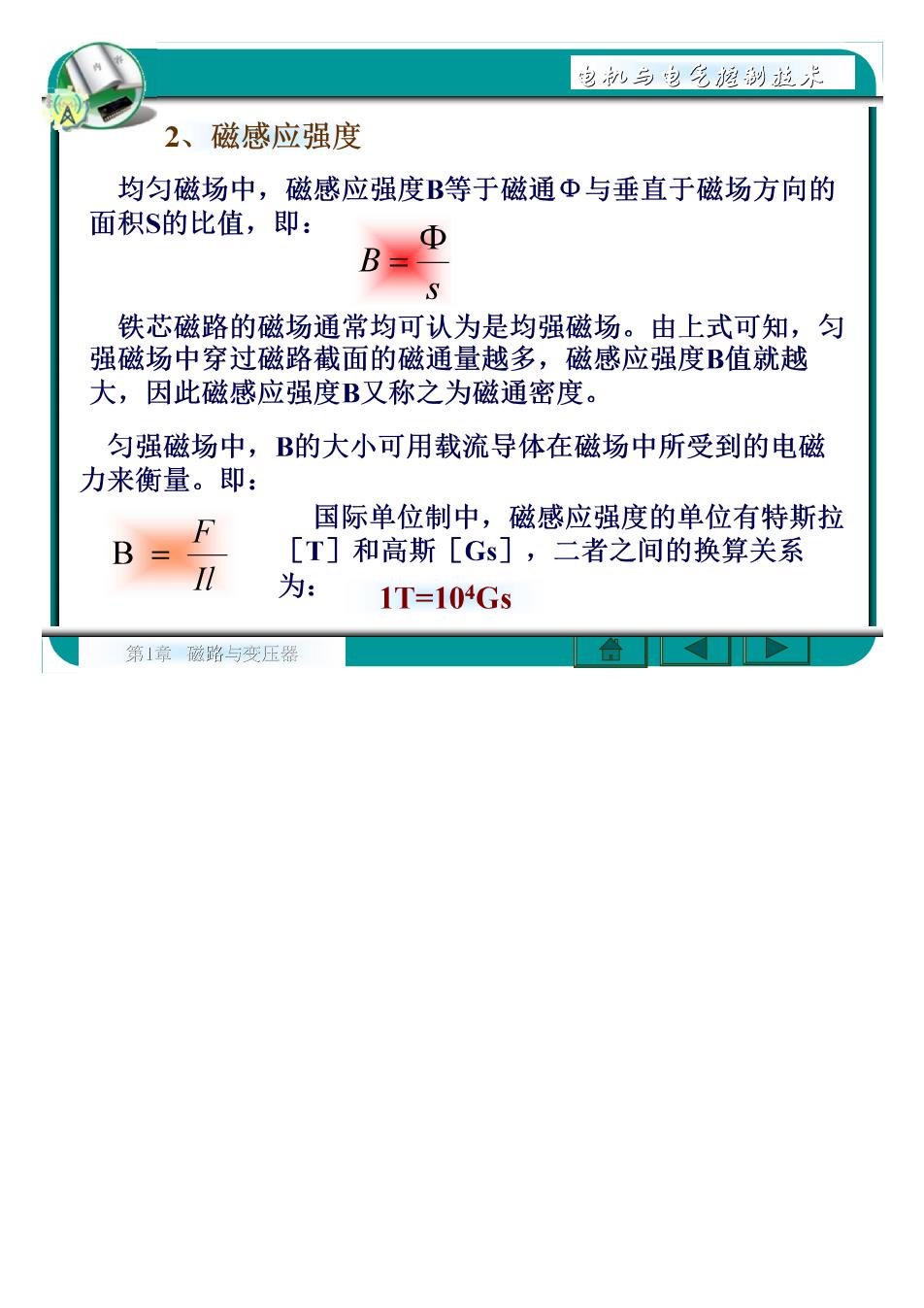

电扔与电气馋制拉光 2、磁感应强度 均匀磁场中，磁感应强度B等于磁通Φ与垂直于磁场方向的 面积S的比值，即： Φ B 铁芯磁路的磁场通常均可认为是均强磁场。由上式可知，匀 强磁场中穿过磁路截面的磁通量越多，磁感应强度B值就越 大，因此磁感应强度B又称之为磁通密度。 匀强磁场中，B的大小可用载流导体在磁场中所受到的电磁 力来衡量。即： 国际单位制中，磁感应强度的单位有特斯拉 B= [T]和高斯[Gs],二者之间的换算关系 为： 1T=104Gs 第1章磁路与变压器
