本次课主要内容 (一)、树的概念与应用 (二)、树的性质 (三)、树的中心与形心
0.8 1 0.6 0.4 0.2 0 x t 0 0.5 1 1.5 2 1 0.5 0 0.5 1 n 3 本次课主要内容 (一)、树的概念与应用 (二)、树的性质 (三)、树的中心与形心

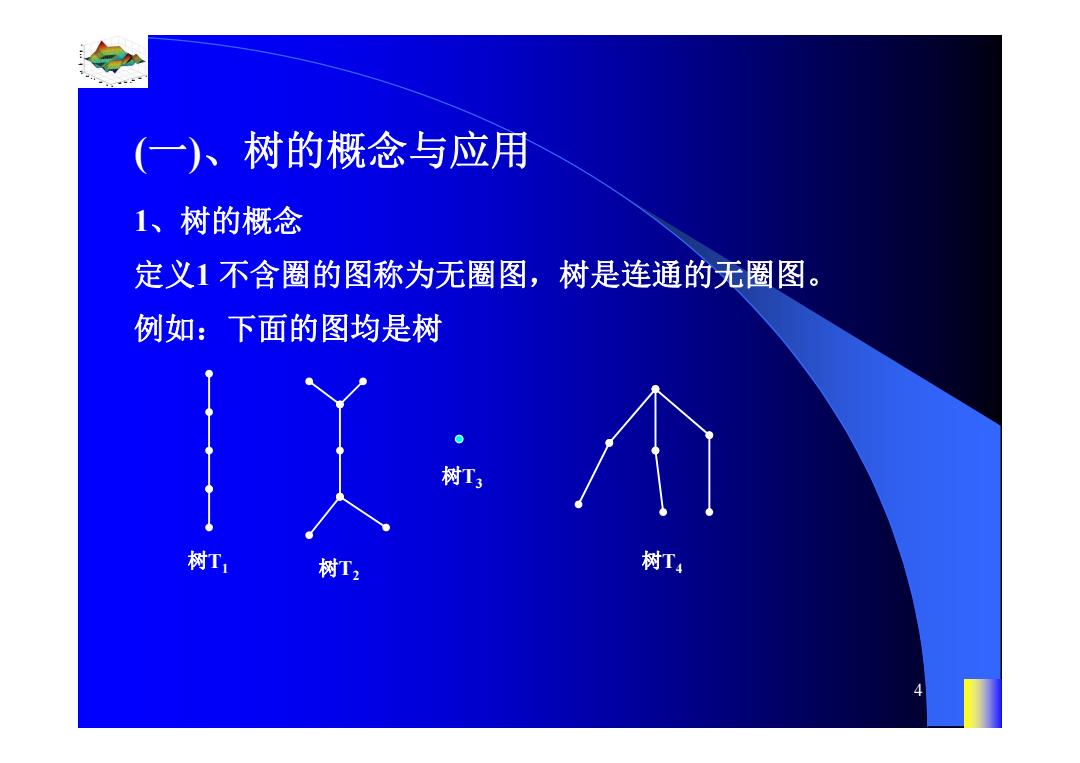

(一)、树的概念与应用 1、树的概念 定义1不含圈的图称为无圈图，树是连通的无圈图。 例如：下面的图均是树 树T3 树T, 树T2 树T4
0.8 1 0.6 0.4 0.2 0 x t 0 0.5 1 1.5 2 1 0.5 0 0.5 1 n 4 1、树的概念 (一)、树的概念与应用 定义1 不含圈的图称为无圈图，树是连通的无圈图。 例如：下面的图均是树 树T1 树T2 树T3 树T4

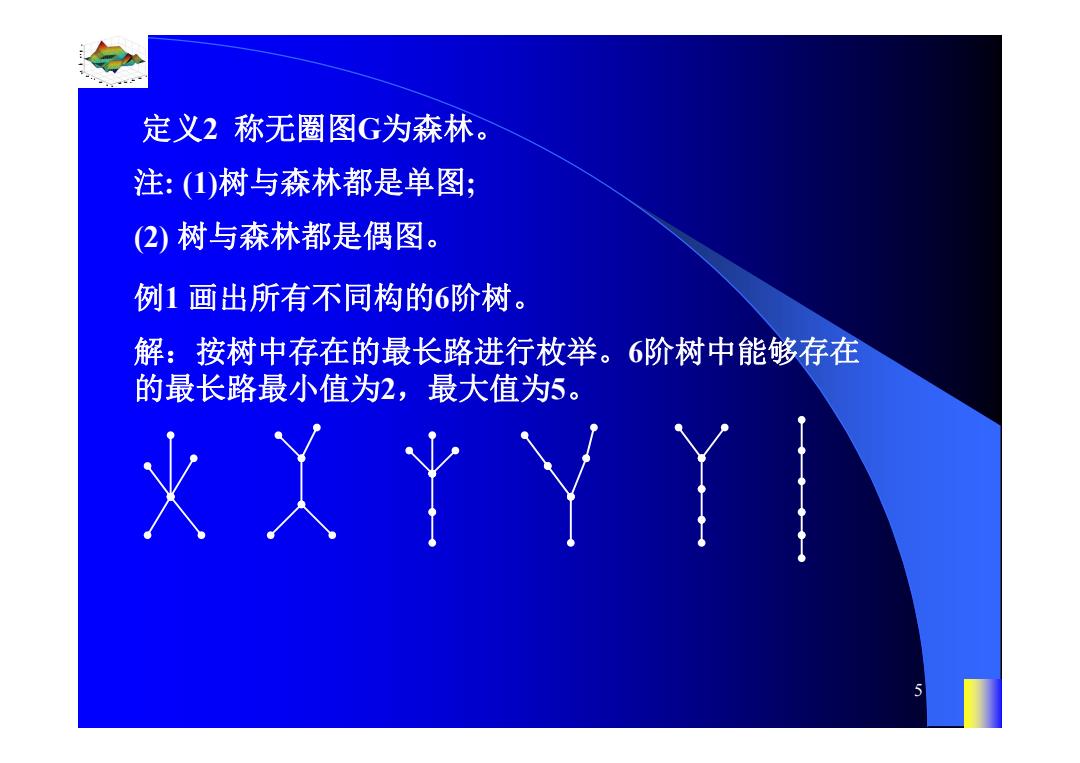

定义2称无圈图G为森林。 注：(1)树与森林都是单图； (2)树与森林都是偶图。 例1画出所有不同构的6阶树。 解：按树中存在的最长路进行枚举。6阶树中能够存在 的最长路最小值为2，最大值为5。 火义平
0.8 1 0.6 0.4 0.2 0 x t 0 0.5 1 1.5 2 1 0.5 0 0.5 1 n 5 定义2 称无圈图G为森林。 注: (1)树与森林都是单图; (2) 树与森林都是偶图。 例1 画出所有不同构的6阶树。 解：按树中存在的最长路进行枚举。6阶树中能够存在 的最长路最小值为2，最大值为5
2、树的应用 树是图论中应用最为广泛的一类图。在理论上，由 于树的简单结构，常常是图论理论研究的“试验田” 在实际问题中，许多实际问题的图论模型就是树。 例2族谱图与树 要把一个家族的繁衍情况简洁直观表达出来，用点 表示家族中成员，成员x是成员y的儿女，把点x画在点 y的下方，并连线。如此得到的图，是一颗树，称为根 树。示意如下： 根树
0.8 1 0.6 0.4 0.2 0 x t 0 0.5 1 1.5 2 1 0.5 0 0.5 1 n 6 树是图论中应用最为广泛的一类图。在理论上，由 于树的简单结构，常常是图论理论研究的“试验田”。 在实际问题中，许多实际问题的图论模型就是树。 例2 族谱图与树 2、树的应用 要把一个家族的繁衍情况简洁直观表达出来，用点 表示家族中成员，成员x是成员y的儿女，把点x画在点 y的下方，并连线。如此得到的图，是一颗树，称为根 树。示意如下： 根树
实际上，根树是许多问题的模型，如社会结构，计算机 数据结构，数学中的公式结构，分类枚举表示等。 例3道路的铺设与树 假设要在某地建造4个工厂，拟修筑道路连接这4处。 经勘探，其道路可按下图的无向边铺设。现在每条边的 长度已经测出并标记在图的对应边上，如果我们要求铺 设的道路总长度最短，这样既能节省费用，又能缩短 工期，如何铺设？ 1V2 4
0.8 1 0.6 0.4 0.2 0 x t 0 0.5 1 1.5 2 1 0.5 0 0.5 1 n 7 实际上，根树是许多问题的模型，如社会结构，计算机 数据结构，数学中的公式结构，分类枚举表示等。 例3 道路的铺设与树 假设要在某地建造4个工厂，拟修筑道路连接这4处。 经勘探，其道路可按下图的无向边铺设。现在每条边的 长度已经测出并标记在图的对应边上，如果我们要求铺 设的道路总长度最短，这样既能节省费用 ，又能缩短 工期 ，如何铺设？ v2 v3 v4 e2 e3 e4 v1 e1 e5 e6
