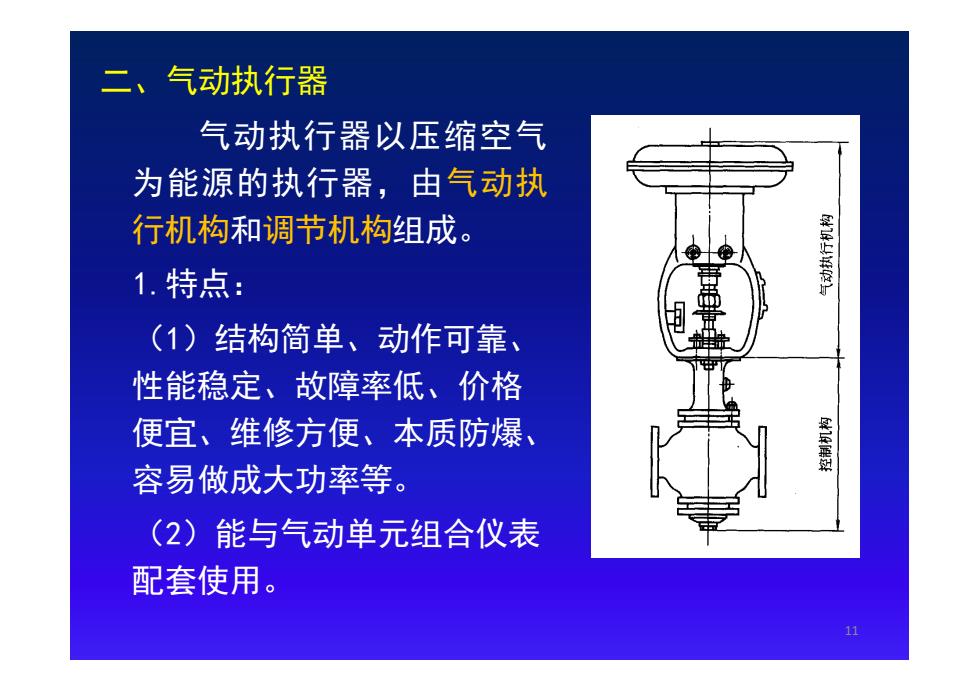

二、气动执行器 气动执行器以压缩空气 为能源的执行器，由气动执 行机构和调节机构组成。 1.特点： (1)结构简单、动作可靠、 性能稳定、故障率低、价格 便宜、维修方便、本质防爆、 容易做成大功率等。 (2)能与气动单元组合仪表 配套使用。 11
11 二 、气动执行器 气动执行器以压缩空气 为能源的执行器 ， 由气动执 行机构 和调节机构组成 。 1.特点 ： （ 1 ）结构简单 、动作可靠 、 性能稳定 、故障率低 、价格 便宜 、维修方便 、本质防爆 、 容易做成大功率等 。 （ 2 ）能与气动单元组合仪表 配套使用

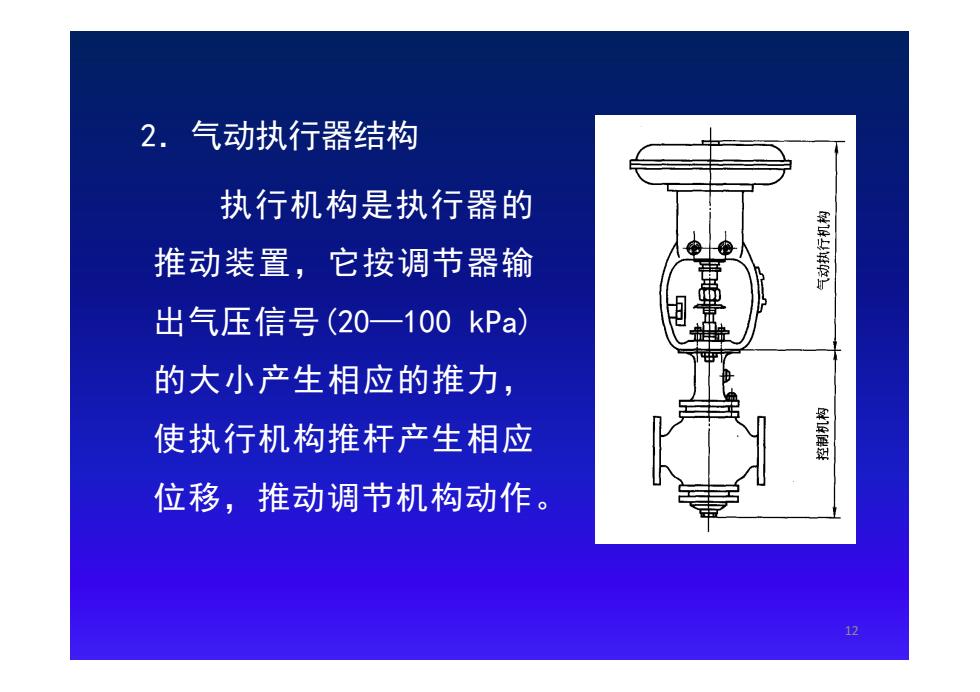

2.气动执行器结构 执行机构是执行器的 推动装置，它按调节器输 出气压信号(20一100kPa) 的大小产生相应的推力， 使执行机构推杆产生相应 位移，推动调节机构动作。 12
12 2．气动执行器结构 执行机构是执行器的 推动装置，它按调节器输 出气压信号(20—100 kPa) 的大小产生相应的推力， 使执行机构推杆产生相应 位移，推动调节机构动作

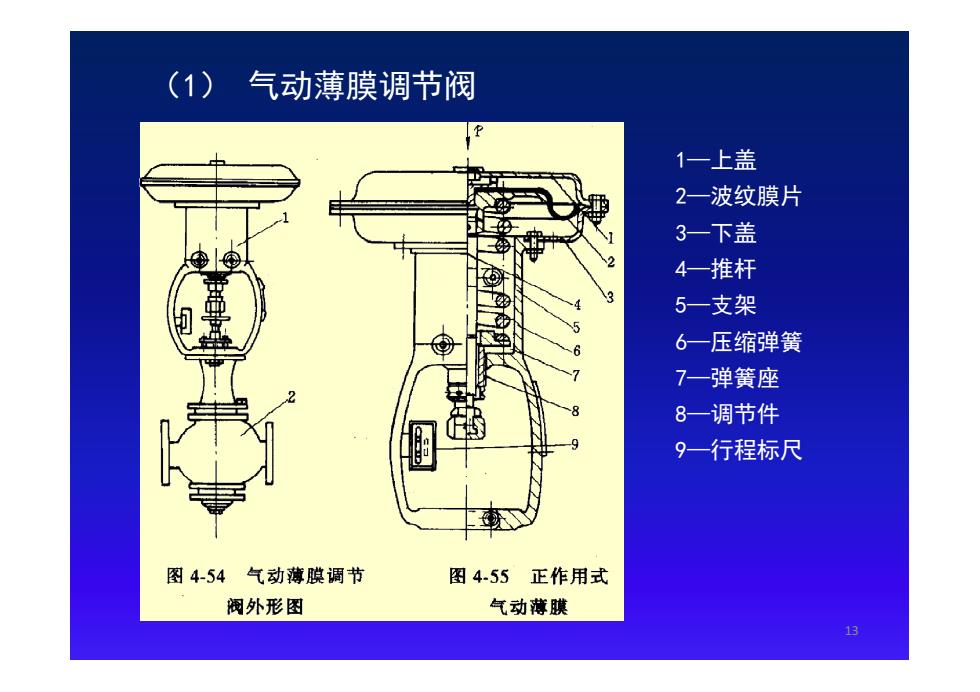

(1)气动薄膜调节阀 1一上盖 2一波纹膜片 3一下盖 2 4一推杆 5一支架 6—压缩弹簧 7一弹簧座 8一调节件 9一行程标尺 图4-54气动薄膜调节 图455正作用式 阀外形图 气动薄膜 13
13 （1） 气动薄膜调节阀 1—上盖 2—波纹膜片 3—下盖 4—推杆 5—支架 6—压缩弹簧 7—弹簧座 8—调节件 9—行程标尺

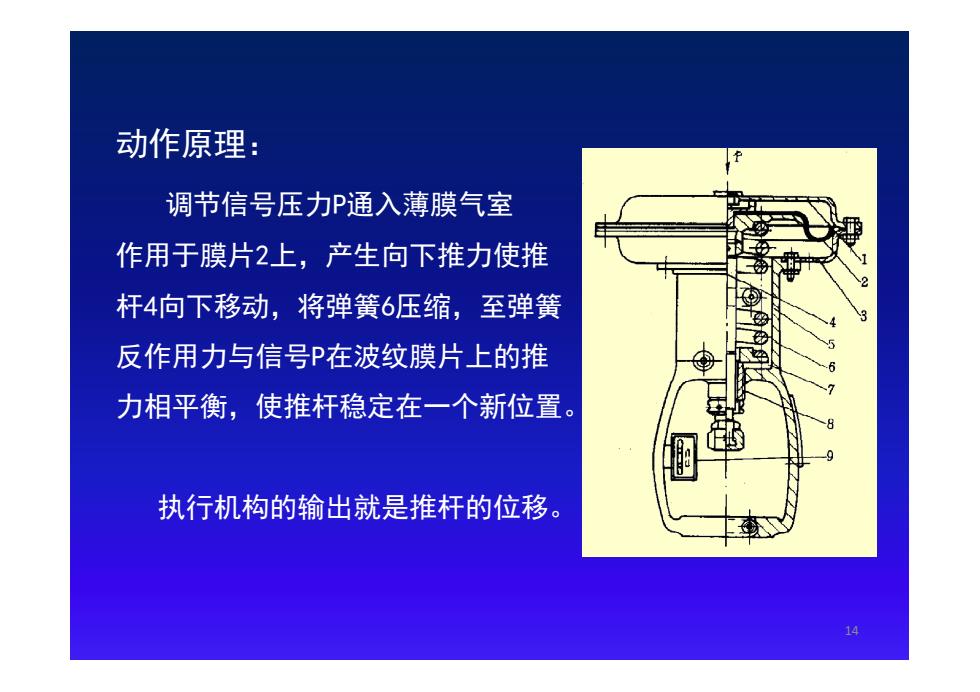

动作原理： 调节信号压力P通入薄膜气室 作用于膜片2上，产生向下推力使推 杆4向下移动，将弹簧6压缩，至弹簧 反作用力与信号P在波纹膜片上的推 力相平衡，使推杆稳定在一个新位置。 执行机构的输出就是推杆的位移。 14
14 动作原理： 调节信号压力P通入薄膜气室 作用于膜片2上，产生向下推力使推 杆4向下移动，将弹簧6压缩，至弹簧 反作用力与信号P在波纹膜片上的推 力相平衡，使推杆稳定在一个新位置。 执行机构的输出就是推杆的位移

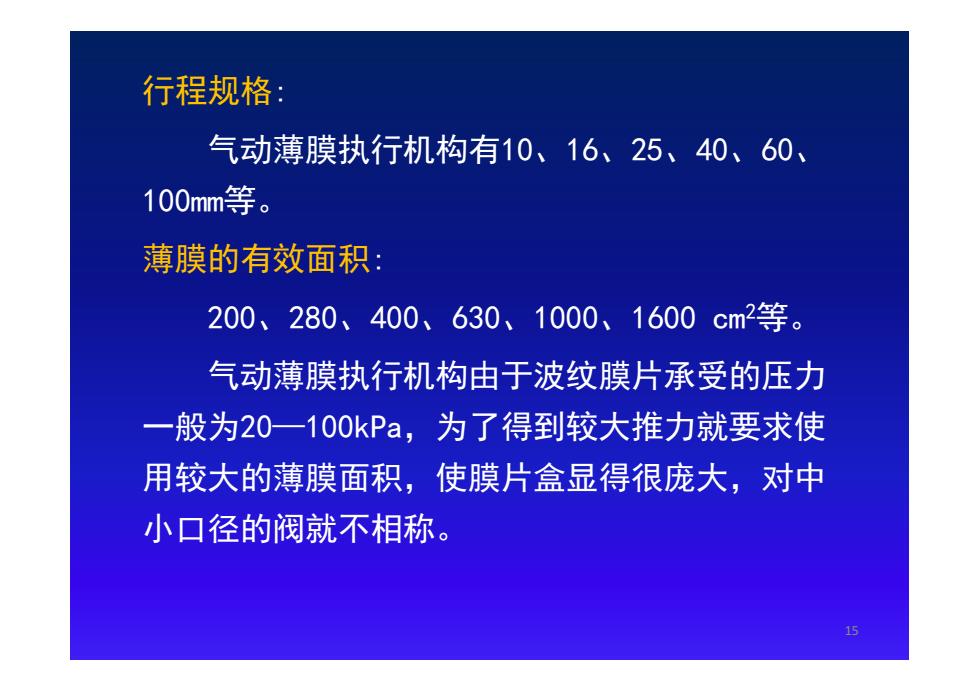

行程规格： 气动薄膜执行机构有10、16、25、40、60、 100mm等。 薄膜的有效面积： 200、280、400、630、1000、1600cm2等。 气动薄膜执行机构由于波纹膜片承受的压力 一般为20一100kPa,为了得到较大推力就要求使 用较大的薄膜面积，使膜片盒显得很庞大，对中 小口径的阀就不相称。 15
15 行程规格: 气动薄膜执行机构有10、16、25、40、60、 100mm等。 薄膜的有效面积: 200、280、400、630、1000、1600 cm2等。 气动薄膜执行机构由于波纹膜片承受的压力 一般为20—100kPa，为了得到较大推力就要求使 用较大的薄膜面积，使膜片盒显得很庞大，对中 小口径的阀就不相称
