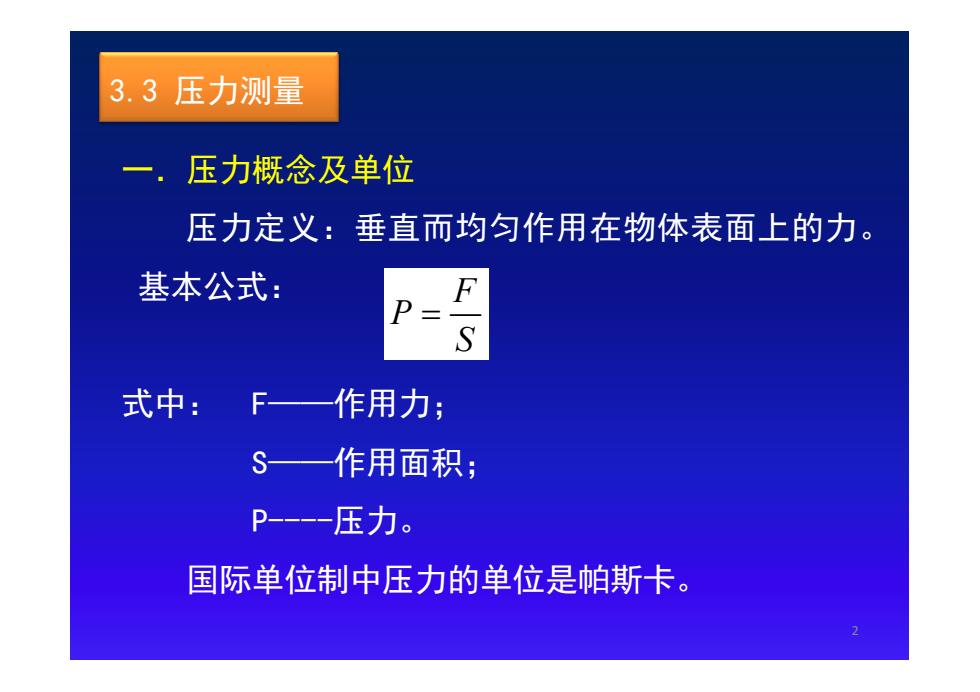

3.3压力测量 压力概念及单位 压力定义：垂直而均匀作用在物体表面上的力。 基本公式： 式中： F 作用力； S一作用面积 P--压力。 国际单位制中压力的单位是帕斯卡
2 一．压力概念及单位 压力定义：垂直而均匀作用在物体表面上的力。 基本公式： 式中： F——作用力； S——作用面积； P----压力。 国际单位制中压力的单位是帕斯卡。 F P S 3.3 压力测量

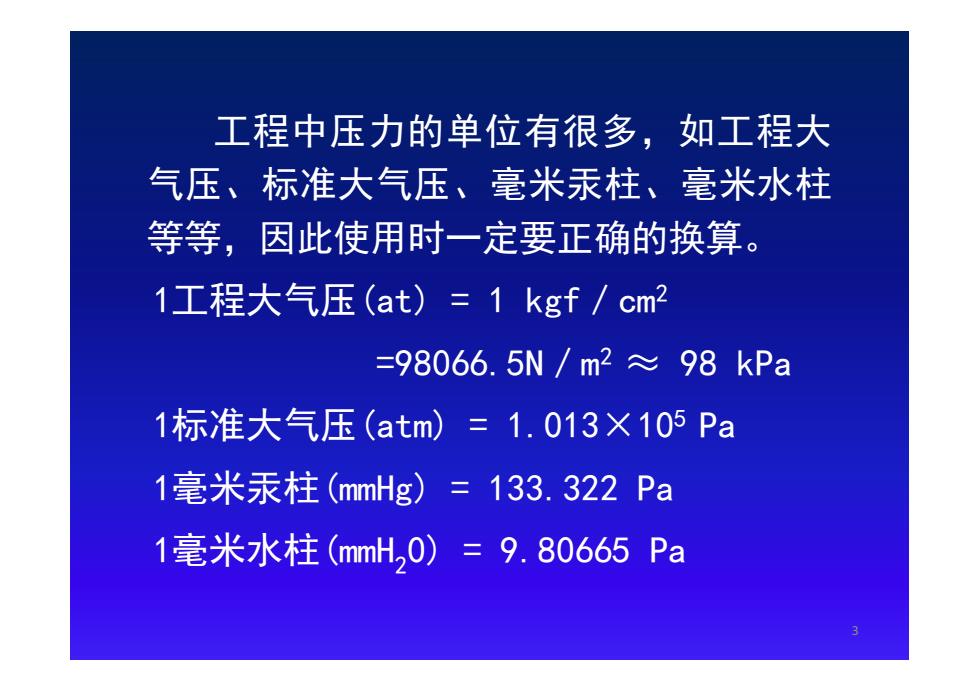

工程中压力的单位有很多，如工程大 气压、标准大气压、毫米汞柱、毫米水柱 等等，因此使用时一定要正确的换算。 1工程大气压(at)=1kgf/cm2 =98066.5N/m2≈98kPa 1标准大气压(atm)三1.013×105Pa 1毫米汞柱(mmHg)=133.322Pa 1毫米水柱(mmlH,0)=9.80665Pa
3 工程中压力的单位有很多，如工程大 气压、标准大气压、毫米汞柱、毫米水柱 等等，因此使用时一定要正确的换算。 1工程大气压(at) = 1 kgf／cm2 =98066.5N／m 2 ≈ 98 kPa 1标准大气压(atm) = 1.013×105 Pa 1毫米汞柱(mmHg) = 133.322 Pa 1毫米水柱(mmH2 0) = 9.80665 Pa
二.常用的压力测量仪表分类 1.液柱式压力计一是将被测压力转化 为液柱的高度来进行测量的一种仪表。 2.弹性式压力计一是利用测量弹性敏 感元件在压力作用下产生的弹性变形的 大小来测量压力的一种仪表。 3.电测式压力计一是将被测压力转 化为电量进行测量的仪器
4 二．常用的压力测量仪表分类 1.液柱式压力计——是将被测压力转化 为液柱的高度来进行测量的一种仪表。 2.弹性式压力计——是利用测量弹性敏 感元件在压力作用下产生的弹性变形的 大小来测量压力的一种仪表。 3. 电测式压力计——是将被测压力转 化为电量进行测量的仪器

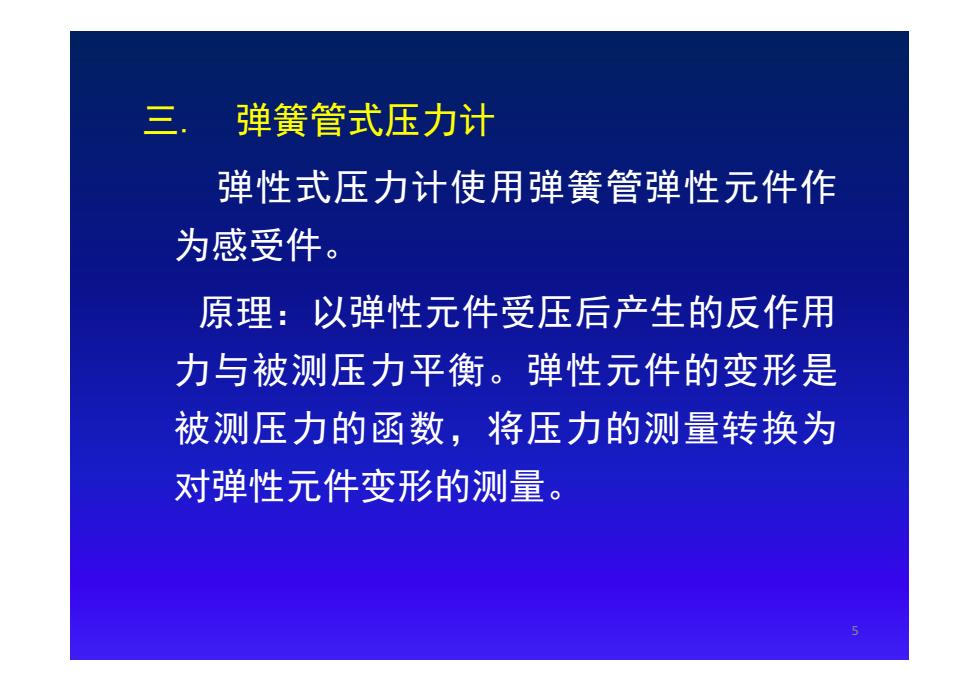

三 弹簧管式压力计 弹性式压力计使用弹簧管弹性元件作 为感受件。 原理：以弹性元件受压后产生的反作用 力与被测压力平衡。弹性元件的变形是 被测压力的函数，将压力的测量转换为 对弹性元件变形的测量
5 三. 弹簧管式压力计 弹性式压力计使用弹簧管弹性元件作 为感受件。 原理：以弹性元件受压后产生的反作用 力与被测压力平衡。弹性元件的变形是 被测压力的函数，将压力的测量转换为 对弹性元件变形的测量
