按变送器的驱动能源分类： 气动变送器：以压缩空气为驱动能源； 电动变送器：以电力为能源。 变送器的应用特点： 1.使用统一信号形式和范围， 便于各种变送器与其他调节仪 表组成检测或控制系统； 图41变送器的理想输人输出特性 2.提高仪表的互换性、兼容性， 方便仪表的配套
6 按变送器的驱动能源分类： 气动变送器：以压缩空气为驱动能源； 电动变送器：以电力为能源。 变送器的应用特点： 1.使用统一信号形式和范围， 便于各种变送器与其他调节仪 表组成检测或控制系统； 2.提高仪表的互换性、兼容性， 方便仪表的配套

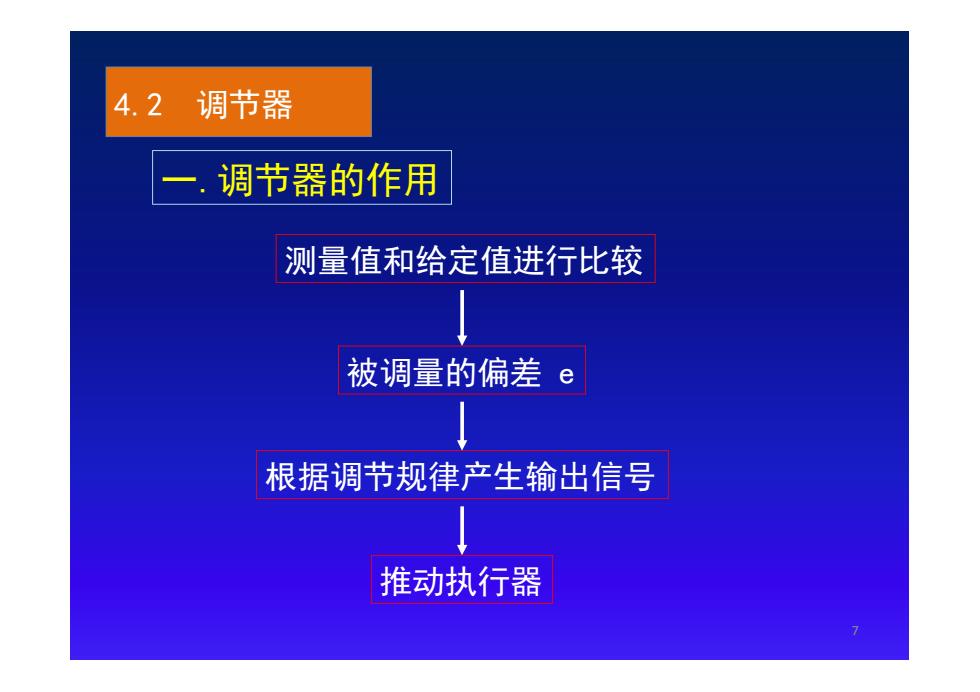

4.2 调节器 一.调节器的作用 测量值和给定值进行比较 被调量的偏差e 根据调节规律产生输出信号 推动执行器
7 4.2 调节器 一.调节器的作用 测量值和给定值进行比较 被调量的偏差 e 根据调节规律产生输出信号 推动执行器
二.调节器的作用方向 1.正作用调节器(DA): 被调参数的测量值增加时，调节器的输出 信号增加； 2.反作用调节器(RA): 被调参数的测量值增加时，调节器的输出 信号减小。 三、调节器的输出信号 标准信号：电流输出 4-20mA,0-10mA 气压信号20一100kPa
8 二.调节器的作用方向 1.正作用调节器(DA)： 被调参数的测量值增加时，调节器的输出 信号增加； 2. 反作用调节器(RA)： 被调参数的测量值增加时，调节器的输出 信号减小。 三、调节器的输出信号 标准信号：电流输出 4-20mA，0-10mA 气压信号 20—100 kPa

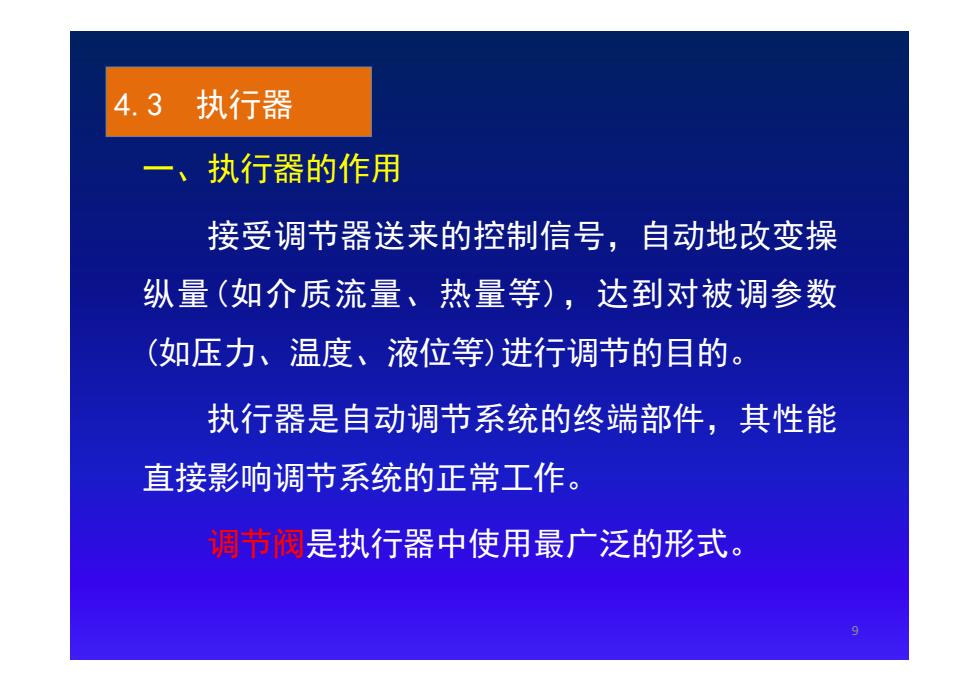

4.3 执行器 一、 执行器的作用 接受调节器送来的控制信号，自动地改变操 纵量（如介质流量、热量等），达到对被调参数 (如压力、温度、液位等)进行调节的目的。 执行器是自动调节系统的终端部件，其性能 直接影响调节系统的正常工作。 调节阀是执行器中使用最广泛的形式
9 一、执行器的作用 接受调节器送来的控制信号，自动地改变操 纵量(如介质流量、热量等)，达到对被调参数 (如压力、温度、液位等)进行调节的目的。 执行器是自动调节系统的终端部件，其性能 直接影响调节系统的正常工作。 调节阀是执行器中使用最广泛的形式。 4.3 执行器
执行器分类： 1.气动执行器； 2.电动执行器； 3.液动执行器。 10
10 执行器分类： 1．气动执行器； 2．电动执行器； 3．液动执行器
