3.5流量测量 、 概述 孔板流量计 转子流量计 四、靶式流量计 五、涡轮流量计 六、电磁流量计 七、超声波流量计 八、椭圆齿轮流量计

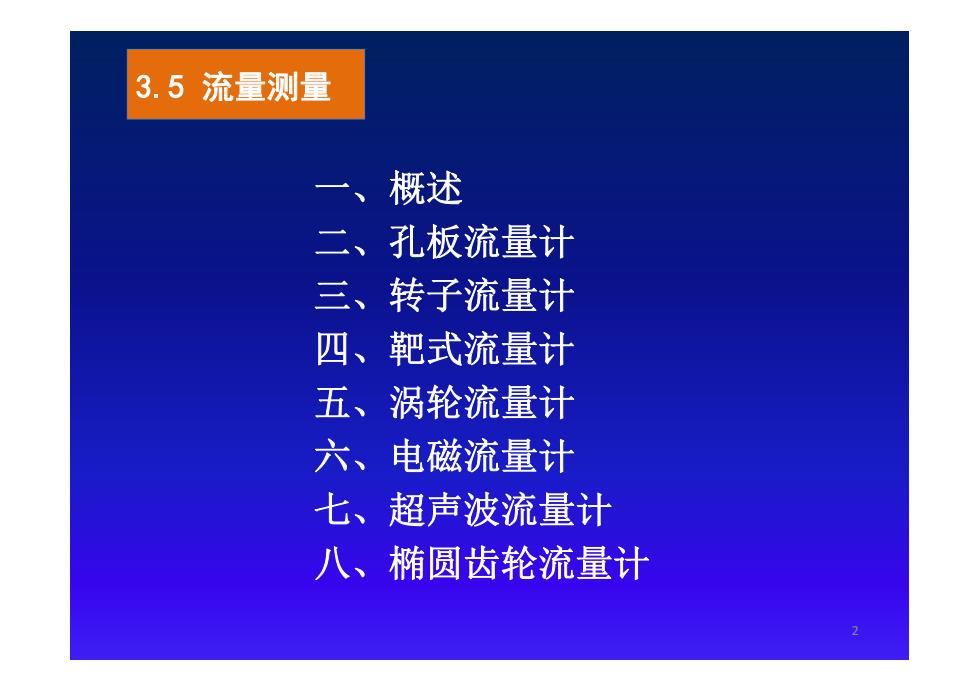

2 一、概述 二、孔板流量计 三、转子流量计 四、靶式流量计 五、涡轮流量计 六、电磁流量计 七、超声波流量计 八、椭圆齿轮流量计 3.5 流量测量
一概述： 1.流量的概念及单位 (1)定义： 单位时间内，流过管道或设备某一截面的 流体数量。 (2)体积流量0： 单位时间内，流过管道横截面的流体体积数。 =A·W 式中：A-一横截面积 W-一流过该截面的平均流速
3 一.概述： 1.流量的概念及单位 （1）定义： 单位时间内，流过管道或设备某一截面的 流体数量。 （2）体积流量Q： 单位时间内，流过管道横截面的流体体积数。 式中：A---横截面积 W---流过该截面的平均流速 Q AW
(3)质量流量M: 单位时间内流过管道横截面的流体质量数。 M-ApW 式中：p- 流体密度 (4)流体总量（累积流量）： 某段时间内流过管道的流体总和。 流体总量单位：吨(t)、立方米(m)
4 （3）质量流量M： 单位时间内流过管道横截面的流体质量数。 式中： ---流体密度 （4）流体总量（累积流量）： 某段时间内流过管道的流体总和。 流体总量单位：吨（t）、立方米（m 3） M AW
2.流量计分类： (1)速度式流量计： 以测量管道内流体的速度W,作为流量测量的依 据。 速度式流量计有以下种类： 孔板流量计 转子流量计 靶式流量计 涡轮式流量计 电磁流量计 超声波流量计
5 2.流量计分类： （1）速度式流量计： 以测量管道内流体的速度W，作为流量测量的依 据。 速度式流量计有以下种类： 孔板流量计 转子流量计 靶式流量计 涡轮式流量计 电磁流量计 超声波流量计
(2)容积式流量计 以测量单位时间内所排出的流体容 积数量，作为流量依据。 椭圆齿轮流量计
6 （2）容积式流量计 以测量单位时间内所排出的流体容 积数量，作为流量依据。 椭圆齿轮流量计
