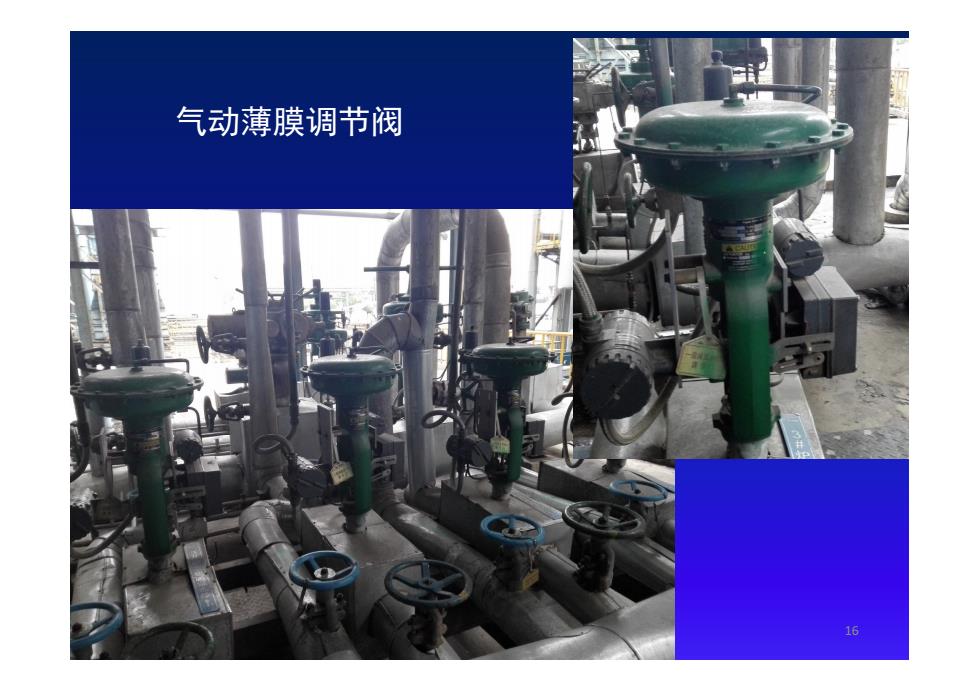

气动薄膜调节阀 16
16 气动薄膜调节阀

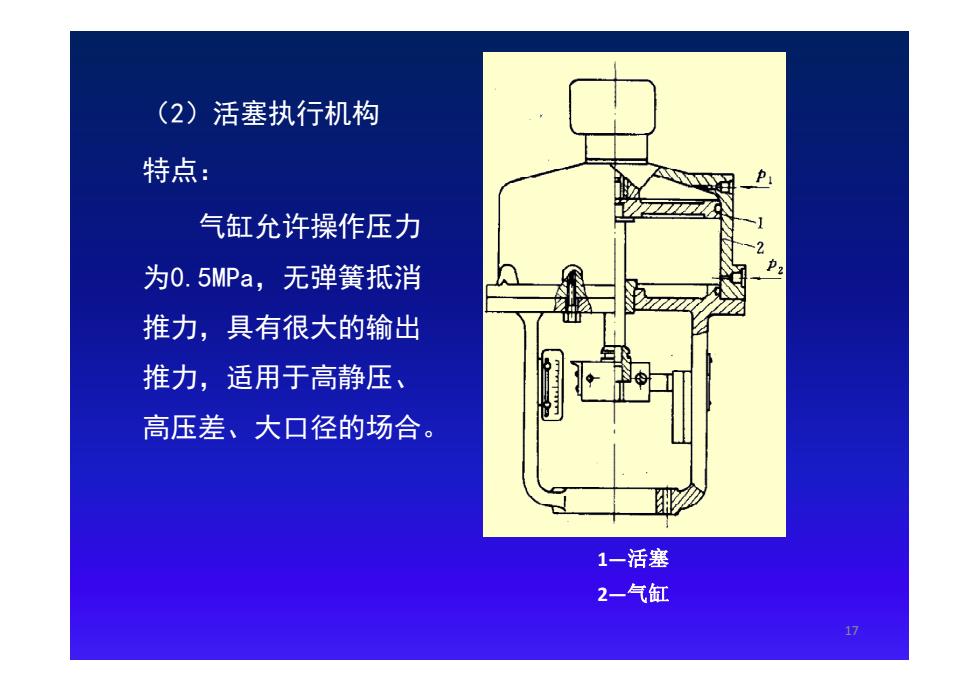

(2)活塞执行机构 特点： 气缸允许操作压力 为0.5MPa,无弹簧抵消 推力，具有很大的输出 推力，适用于高静压、 高压差、大口径的场合。 1一活塞 2-气缸
17 （2）活塞执行机构 特点： 气缸允许操作压力 为0.5MPa，无弹簧抵消 推力，具有很大的输出 推力，适用于高静压、 高压差、大口径的场合。 1—活塞 2—气缸

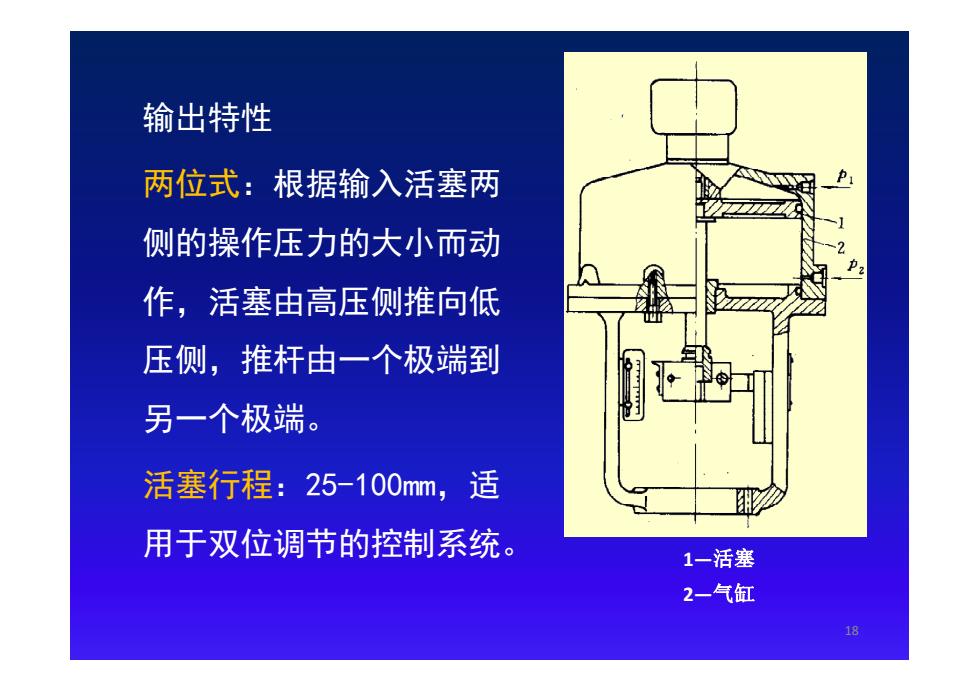

输出特性 两位式：根据输入活塞两 侧的操作压力的大小而动 作，活塞由高压侧推向低 压侧，推杆由一个极端到 另一个极端。 活塞行程：25-100mm,适 用于双位调节的控制系统。 1-活塞 2-气缸 18
18 输出特性 两位式：根据输入活塞两 侧的操作压力的大小而动 作，活塞由高压侧推向低 压侧，推杆由一个极端到 另一个极端。 活塞行程：25-100mm，适 用于双位调节的控制系统。 1—活塞 2—气缸

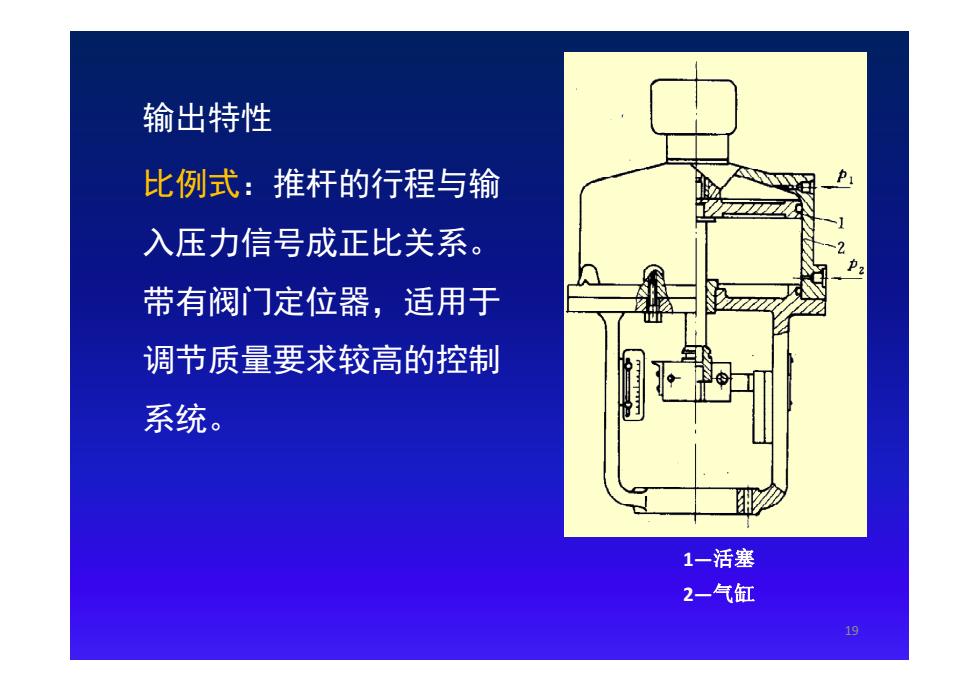

输出特性 比例式：推杆的行程与输 入压力信号成正比关系。 带有阀门定位器，适用于 调节质量要求较高的控制 系统。 1一活塞 2-气缸 19
19 输出特性 比例式：推杆的行程与输 入压力信号成正比关系。 带有阀门定位器，适用于 调节质量要求较高的控制 系统。 1—活塞 2—气缸
三、调节机构（阀体） 调节机构是执行器的调 节部分，是一个阻力可变的 节流元件。通过阀芯在阀体 内的移动，改变了阀芯与阀 座之间的流通面积，从而改 变了被调介质的流量，达到 图449正作用式气动薄膜执行机构的结构简图 自动调节工艺参数的目的。 1一一薄膜；2弹簧；3一调节螺丝；4一推杆；5-阀杆： 6-填料；7-一阀体；8一阀芯；9一阀座 20
20 三、调节机构(阀体) 调节机构是执行器的调 节部分，是一个阻力可变的 节流元件。通过阀芯在阀体 内的移动，改变了阀芯与阀 座之间的流通面积，从而改 变了被调介质的流量，达到 自动调节工艺参数的目的
