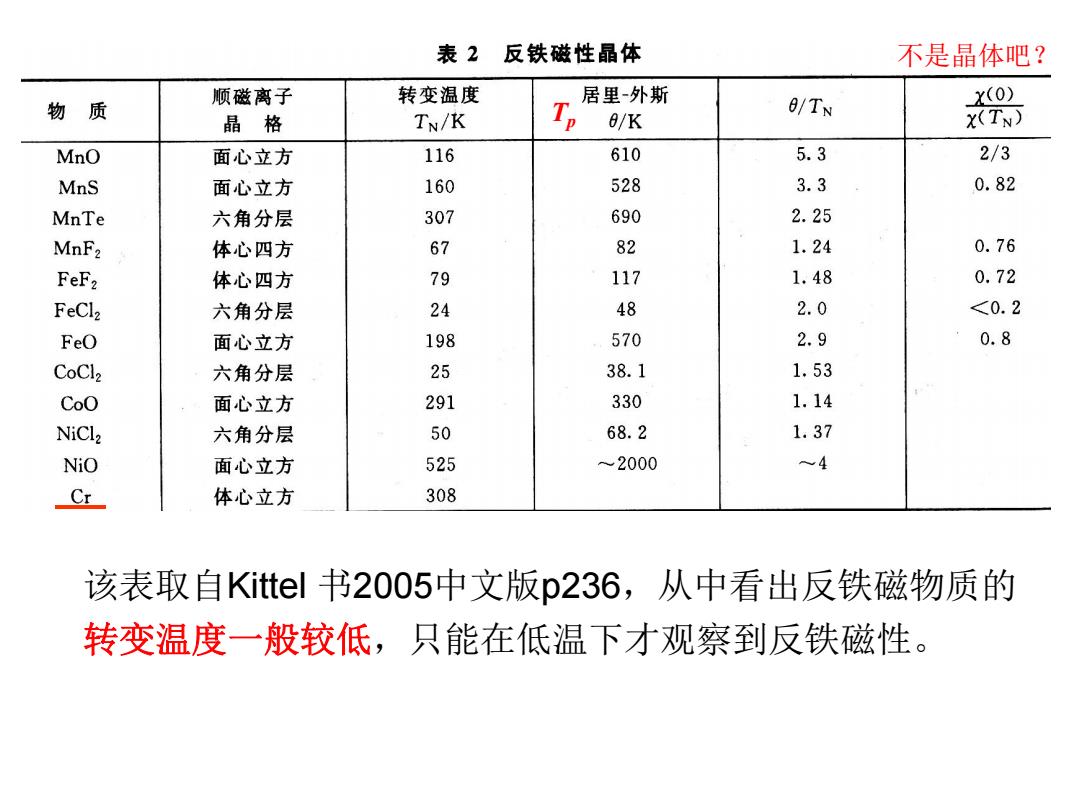

表2反铁磁性晶体 不是晶品体吧？ 顺磁离子 转变温度 居里外斯 x(0) 物质 0/TN 晶格 TN/K Tp /K X(TN) MnO 面心立方 116 610 5.3 2/3 MnS 面心立方 160 528 3.3 0.82 MnTe 六角分层 307 690 2.25 MnF2 体心四方 67 82 1.24 0.76 FeF2 体心四方 79 117 1.48 0.72 FeCl2 六角分层 24 48 2.0 <0.2 FeO 面心立方 198 570 2.9 0.8 CoCl2 六角分层 25 38.1 1.53 CoO 面心立方 291 330 1.14 NiCl2 六角分层 50 68.2 1.37 NiO 面心立方 525 ~2000 4 Cr 体心立方 308 该表取自Kittel书2005中文版p236,从中看出反铁磁物质的 转变温度一般较低，只能在低温下才观察到反铁磁性
该表取自Kittel 书2005中文版p236，从中看出反铁磁物质的 转变温度一般较低，只能在低温下才观察到反铁磁性。 Tp 不是晶体吧？
5.亚铁磁性(Ferrimagnetism) 人类最早发现和利用的强磁性物质天然磁石Fe3O4就是 亚铁磁性物质，上世纪30~40年代开始在此基础上人工合 成了一些具有亚铁磁性的氧化物，但其宏观磁性质和铁磁物 质相似，很长时间以来，人们并未意识到它的特殊性， 1948年Neel在反铁磁理论的基础上创建了亚铁磁性理论后， 人们才认识到这类物质的特殊性，在磁结构的本质上它和反 铁磁物质相似，但宏观表现上却更接近于铁磁物质。对这类 材料的研究和利用克服了金属铁磁材料电阻率低的缺点，极 大地推动了磁性材料在高频和微波领域中的应用，成为今日 磁性材料用于信息技术的主体。 强磁！
人类最早发现和利用的强磁性物质天然磁石Fe3O4就是 亚铁磁性物质，上世纪30～40年代开始在此基础上人工合 成了一些具有亚铁磁性的氧化物，但其宏观磁性质和铁磁物 质相似，很长时间以来，人们并未意识到它的特殊性， 1948 年 Neel在反铁磁理论的基础上创建了亚铁磁性理论后， 人们才认识到这类物质的特殊性，在磁结构的本质上它和反 铁磁物质相似，但宏观表现上却更接近于铁磁物质。对这类 材料的研究和利用克服了金属铁磁材料电阻率低的缺点，极 大地推动了磁性材料在高频和微波领域中的应用，成为今日 磁性材料用于信息技术的主体。 强磁！ 5. 亚铁磁性（Ferrimagnetism)
铁磁性和亚铁磁性的宏观区别 饱和磁化强度温度关系 磁化率倒数和温度关系 (b) 亚铁磁性 (a) 铁磁性 铁磁性 一·一亚铁磁性N T(K) 0 T/⊙r 亚铁磁物质的磁化率和磁化强度一般比铁磁物质低，但其 电阻率要高得多
磁化率倒数和温度关系 饱和磁化强度温度关系 亚铁磁物质的磁化率和磁化强度一般比铁磁物质低，但其 电阻率要高得多。 铁磁性和亚铁磁性的宏观区别

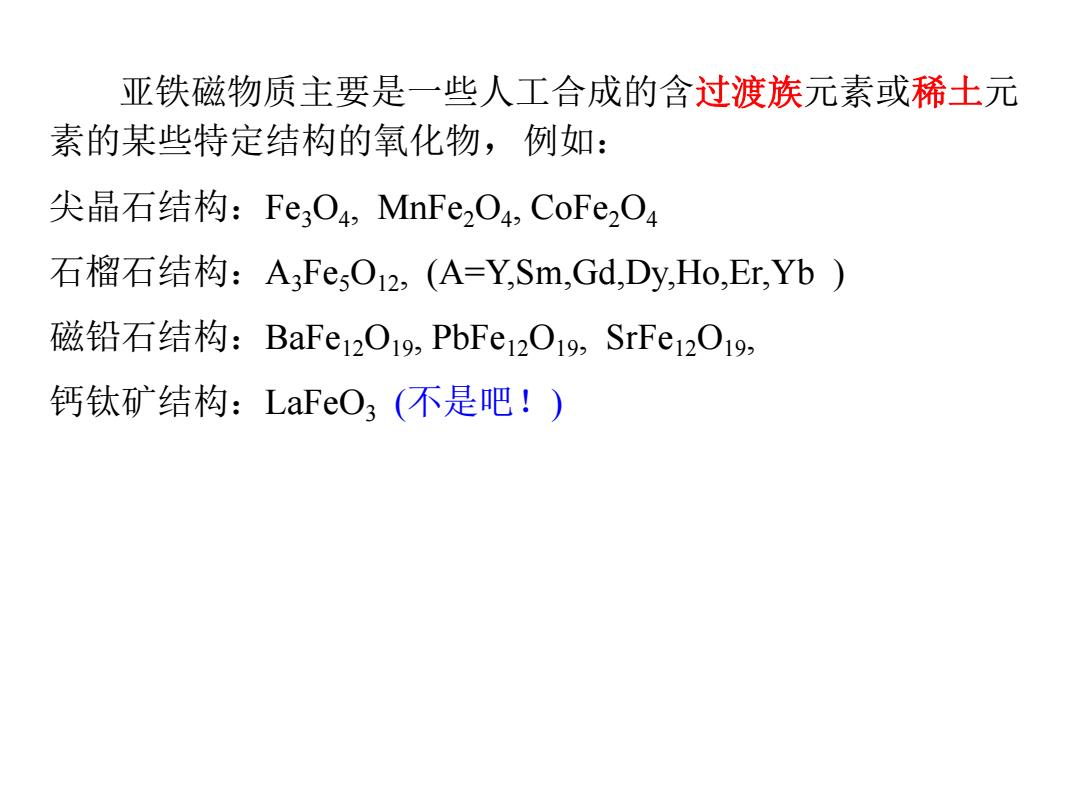

亚铁磁物质主要是一些人工合成的含过渡族元素或稀土元 素的某些特定结构的氧化物，例如： 尖晶石结构：Fe3O4,MnFe204,CoFe2O4 石榴石结构：A3FeO12,(A=Y,Sm,Gd,Dy,Ho,Er,Yb) 磁铅石结构：BaFe12O19,PbFe12O19,SrFe12O19, 钙钛矿结构：LaFeO3(不是吧！)
亚铁磁物质主要是一些人工合成的含过渡族元素或稀土元 素的某些特定结构的氧化物，例如： 尖晶石结构：Fe3O4 , MnFe2O4 , CoFe2O4 石榴石结构：A3Fe5O12 , (A=Y,Sm,Gd,Dy,Ho,Er,Yb ) 磁铅石结构：BaFe12O19 , PbFe12O19 , SrFe12O19 , 钙钛矿结构：LaFeO3 (不是吧！)

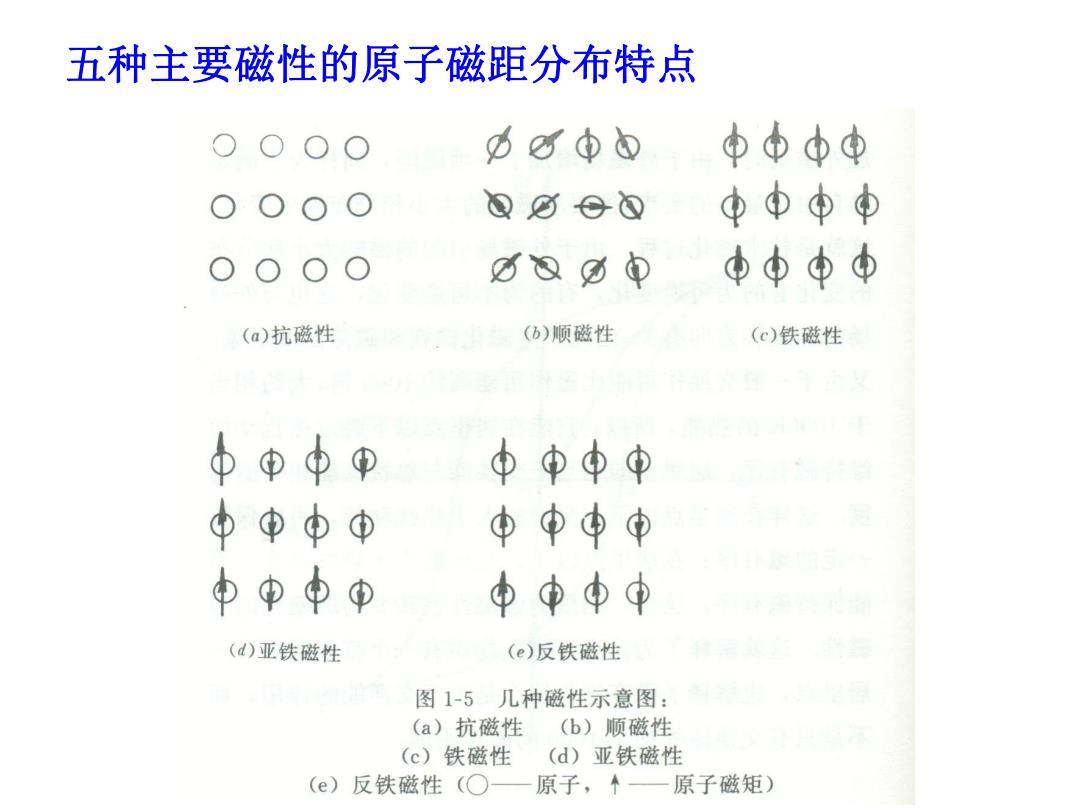

五种主要磁性的原子磁距分布特点 功心由由 中中中电 日g⊙过 中中中中 可3功中 中中中中 (a)抗磁性 (b)顺磁性 (c)铁磁性 中中中中 中中中中 中中电中 中中中中 中中中中 (d)亚铁磁性 (e)反铁磁性 图1-5几种磁性示意图： (a)抗磁性 (b)顺磁性 (c)铁磁性 (d)亚铁磁性 (e)反铁磁性（○— 原子，个一原子磁矩)
五种主要磁性的原子磁距分布特点
