§7.3光谱分析仪 家族及系统参数
000CgT大2日高2eE一 03火 光源 :心的 单色器 检测器 读出器件 出样品 (a) 单色器 样品 检测器 光源 读出器件 (b) 样品 单色器 检测器 0.08元wo0.082 读出器件· o 光源 (c) 处 图1.2 各类光谱仪部件 商济非爽短的张 (a)发射时光谱议 (b)吸收光谱仪 (©)荧光和散射光谱仪 长接

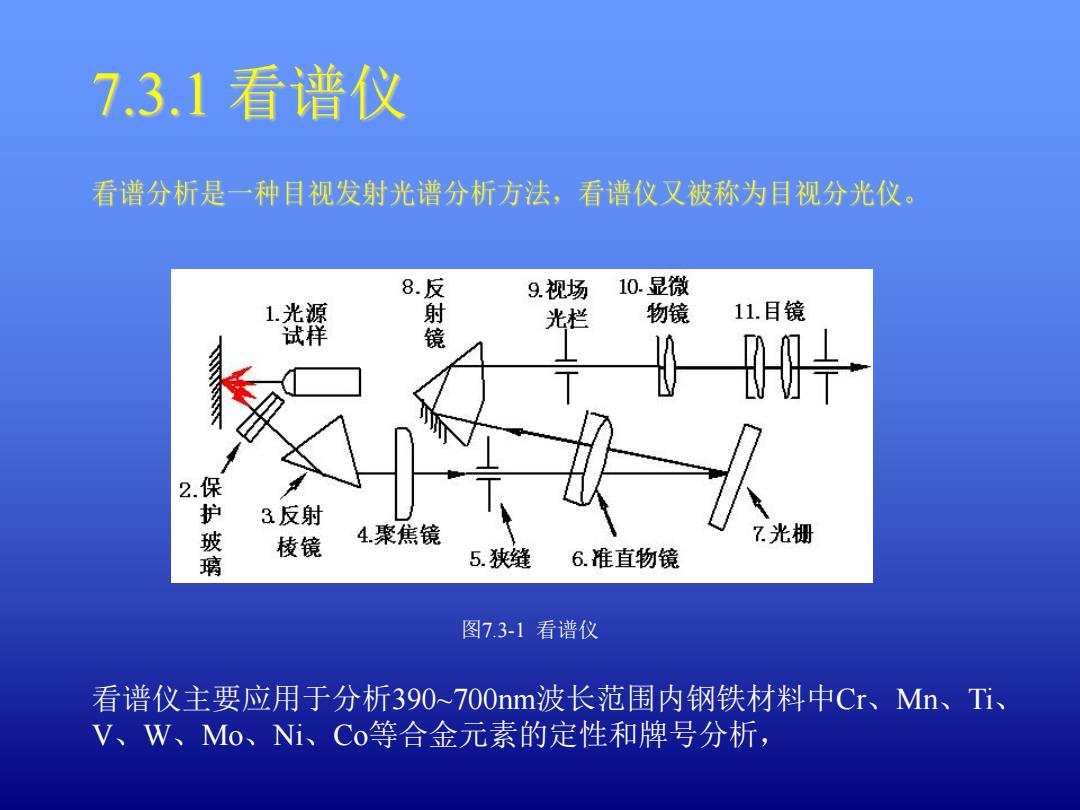

7.3.1看谱仪 看谱分析是一种目视发射光谱分析方法，看谱仪又被称为目视分光仪。 8. 9.视场 10.显微 1.光源 射 光栏 物镜 11.日镜 试样 2.保 护 3反射 棱镜 4.聚焦镜 7.光栅 5.狭缝 6.准直物镜 图7,3-1看谱仪 看谱仪主要应用于分析390~700nm波长范围内钢铁材料中Cr、Mn、Ti、 V、W、Mo、Ni、Co等合金元素的定性和牌号分析
图7.3-1 看谱仪 看谱仪主要应用于分析390~700nm波长范围内钢铁材料中Cr、Mn、Ti、 V、W、Mo、Ni、Co等合金元素的定性和牌号分析
7.3.2摄谱仪 摄谱仪是用照相方法把光谱信号记录在照相底板上的仪器。 0-45°59 F底片（或CCD) 图73-2摄谱仪 微机控制的平面光栅摄谱仪，工作于200nm~800nm波段，广泛应用于生物、水质 、土壤、植物体、矿石、水泥、合金、药品等物质的光谱分析等工作，特别适用 于微量稀有元素和稀土元素的分析及地质、治金、机械等部门对岩石、矿物、合 金等物质进行光谱定性、半定量和定量分析工作
7.3.2 摄谱仪 摄谱仪是用照相方法把光谱信号记录在照相底板上的仪器。 图 7.3-2 摄谱仪 微机控制的平面光栅摄谱仪，工作于200nm~800nm波段，广泛应用于生物、水质 、土壤、植物体、矿石、水泥、合金、药品等物质的光谱分析等工作，特别适用 于微量稀有元素和稀土元素的分析及地质、冶金、机械等部门对岩石、矿物、合 金等物质进行光谱定性、半定量和定量分析工作
7.3.3单色仪 单色仪是能够从复合光源中分解出独立的、足够狭窄的、波长连续可调的单色光的 仪器，它与光谱摄谱仪的结构相似，差别在于以出射狭缝取代了摄谱仪焦面上的感 光板。 按工作波长来分，有红外单色仪、紫外单色仪、可见光单色仪： 按分光元件来分，有光栅单色仪和棱镜单色仪。 7.3.4光电直读光谱仪 光电光谱仪类型很多，按照出射狭缝的工作方式，可分为顺序扫描式和多通道式两 种类型。按照工作光谱区的不同，可分为非真空型和真空型两类。 一般来说，光电光谱仪可以测定所有的金属元素。真空光谱仪可以测定硼、磷、氮 、硫和碳等元素。光电直读光谱仪在设计时主要检测紫外光区的辐射，由于L、K 、Rb、Cs等碱金属元素的重要谱线位于近红外光区，故不宜检测
7.3.3 单色仪 单色仪是能够从复合光源中分解出独立的、足够狭窄的、波长连续可调的单色光的 仪器，它与光谱摄谱仪的结构相似，差别在于以出射狭缝取代了摄谱仪焦面上的感 光板。 按工作波长来分，有红外单色仪、紫外单色仪、可见光单色仪； 按分光元件来分，有光栅单色仪和棱镜单色仪。 7.3.4 光电直读光谱仪 光电光谱仪类型很多，按照出射狭缝的工作方式，可分为顺序扫描式和多通道式两 种类型。按照工作光谱区的不同，可分为非真空型和真空型两类。 一般来说，光电光谱仪可以测定所有的金属元素。真空光谱仪可以测定硼、磷、氮 、硫和碳等元素。光电直读光谱仪在设计时主要检测紫外光区的辐射，由于Li、K 、Rb、Cs等碱金属元素的重要谱线位于近红外光区，故不宜检测
