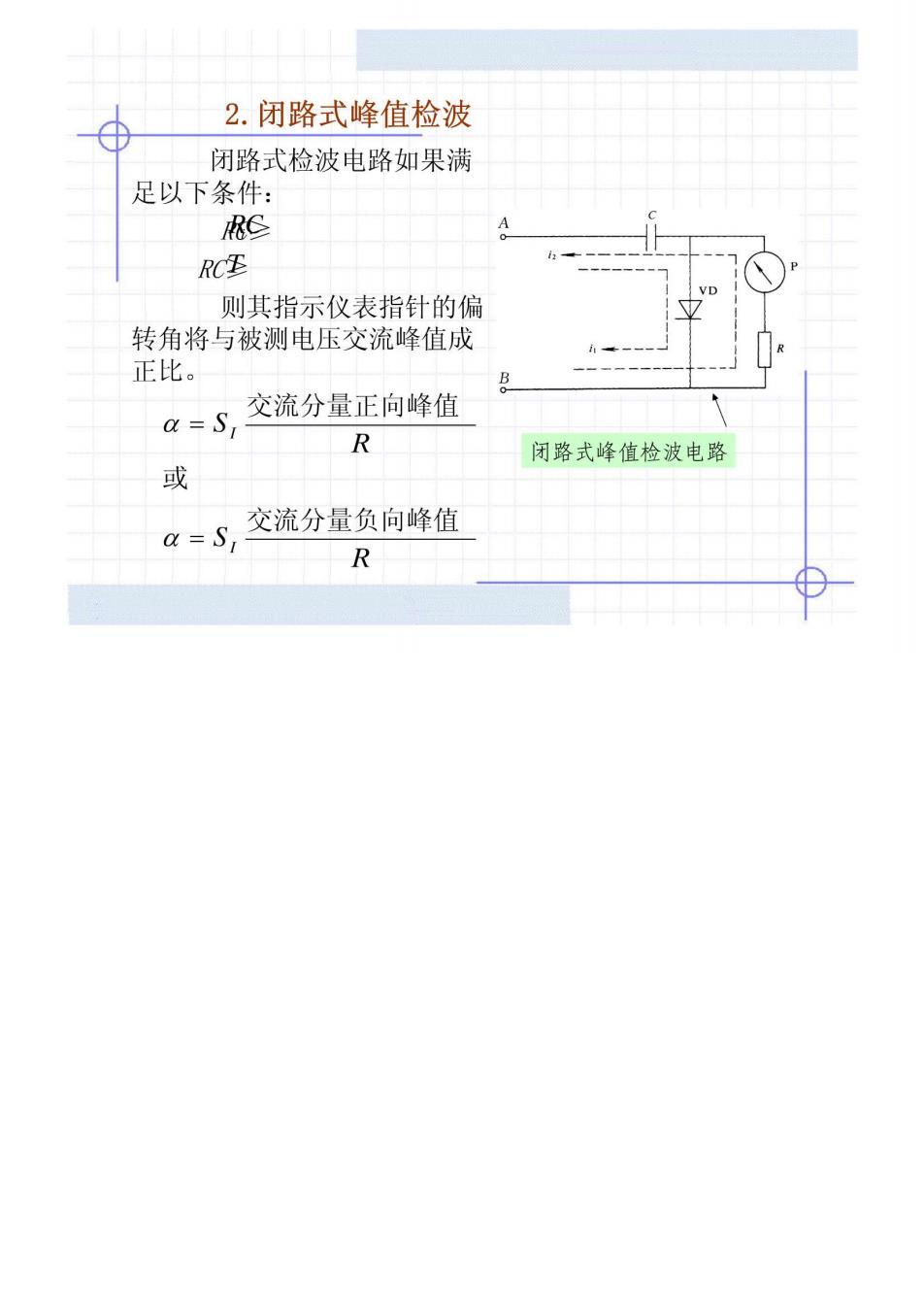

2.闭路式峰值检波 闭路式检波电路如果满 足以下条件： C RCE 则其指示仪表指针的偏 转角将与被测电压交流峰值成 正比。 a=S,交流分量正向峰值 R 闭路式峰值检波电路 或 a=S,交流分量负向峰值 R

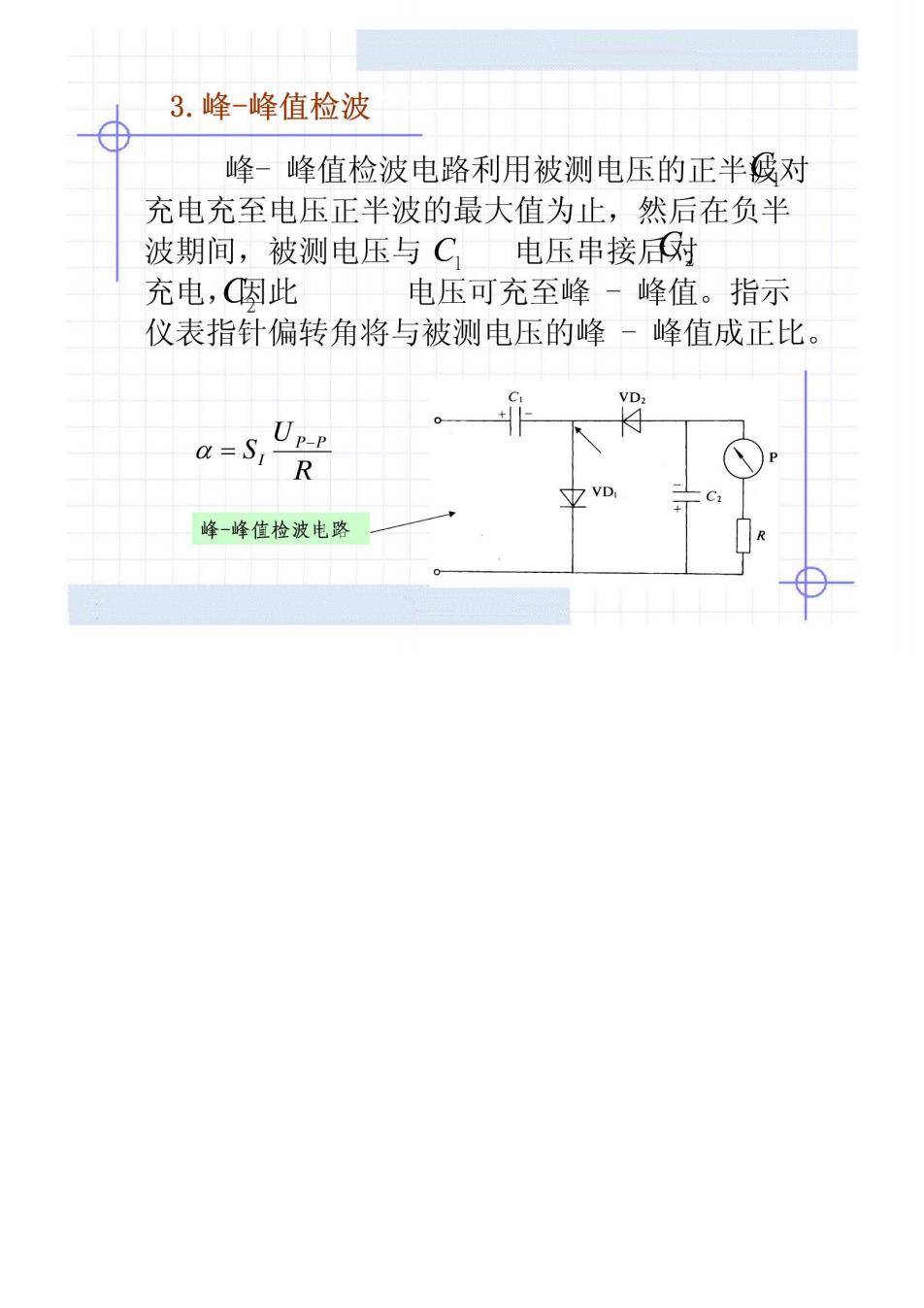

3.峰-峰值检波 峰-峰值检波电路利用被测电压的正半度对 充电充至电压正半波的最大值为止，然后在负半 波期间，被测电压与C电压串接对 充电，困此 电压可充至峰-峰值。指示 仪表指针偏转角将与被测电压的峰一峰值成正比。 a=S, R VD 峰-峰值检波电路

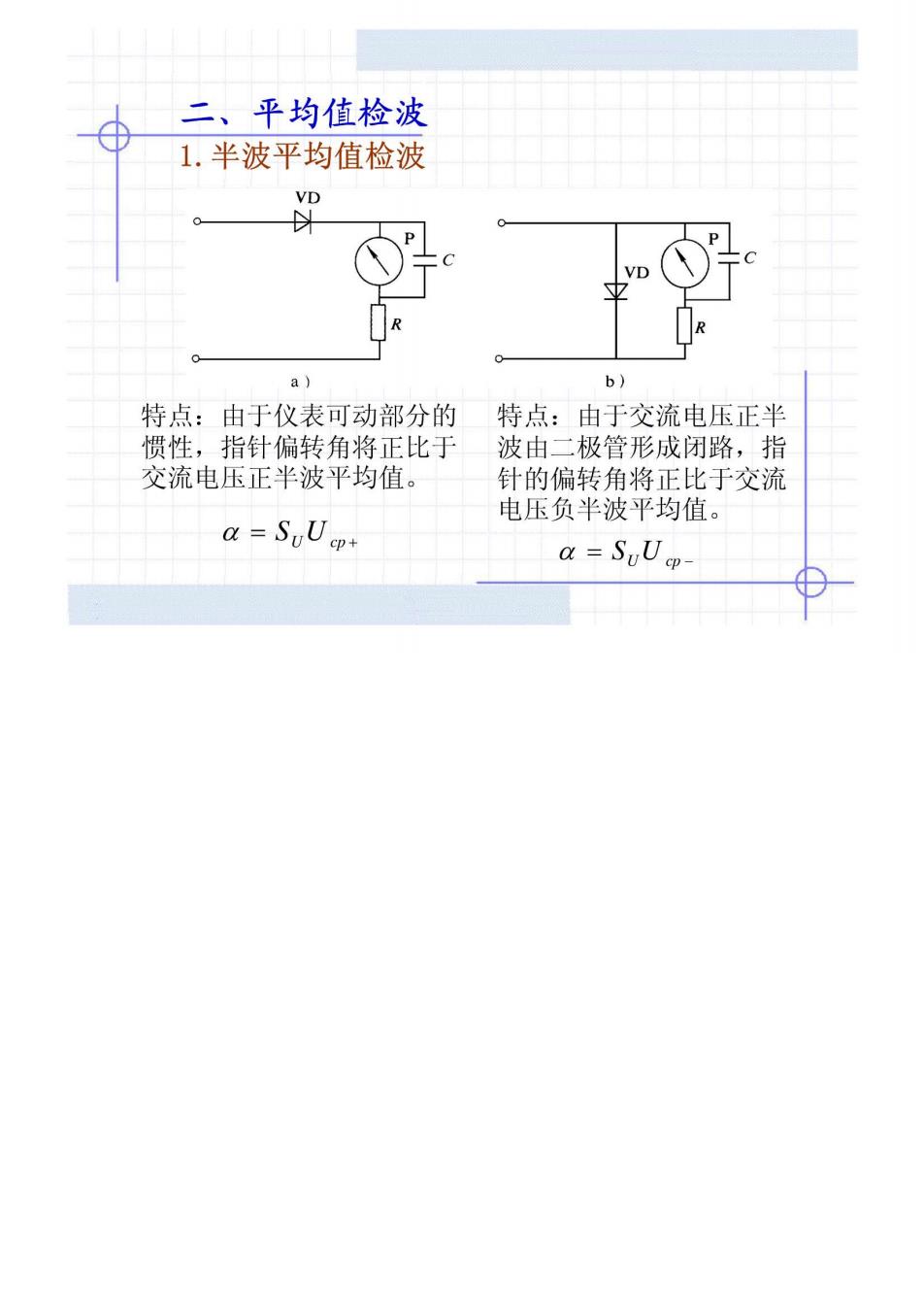

二、平均值检波 1.半波平均值检波 VD a) b) 特点：由于仪表可动部分的 特点：由于交流电压正半 惯性，指针偏转角将正比于 波由二极管形成闭路，指 交流电压正半波平均值。 针的偏转角将正比于交流 a=SuUa 电压负半波平均值。 a=SuU

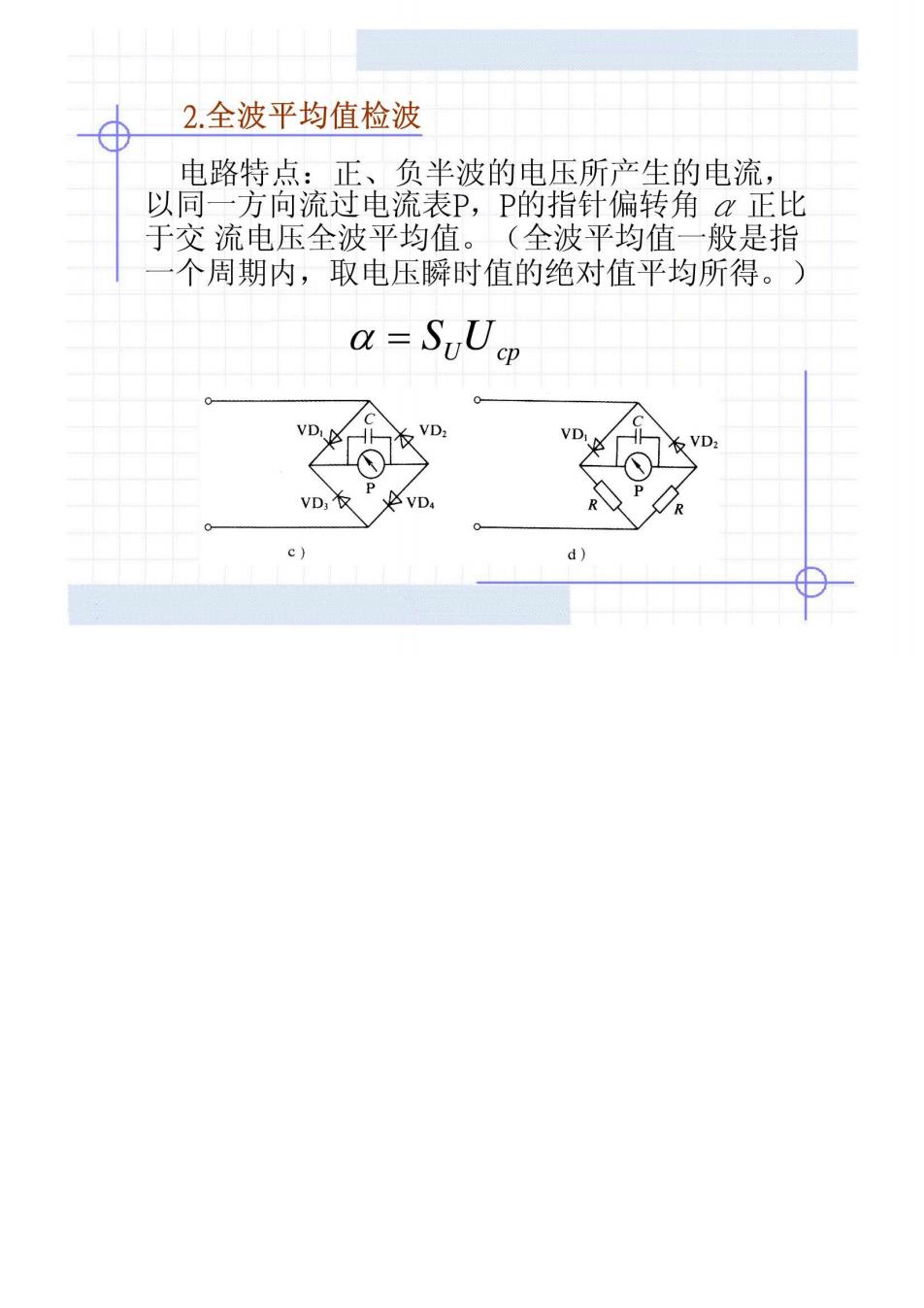

2.全波平均值检波 电路特点：正、负半波的电压所产生的电流， 以同一方向流过电流表P,P的指针偏转角☑正比 于交流电压全波平均值。（全波平均值一般是指 一个周期内，取电压瞬时值的绝对值平均所得。) a=SuUop

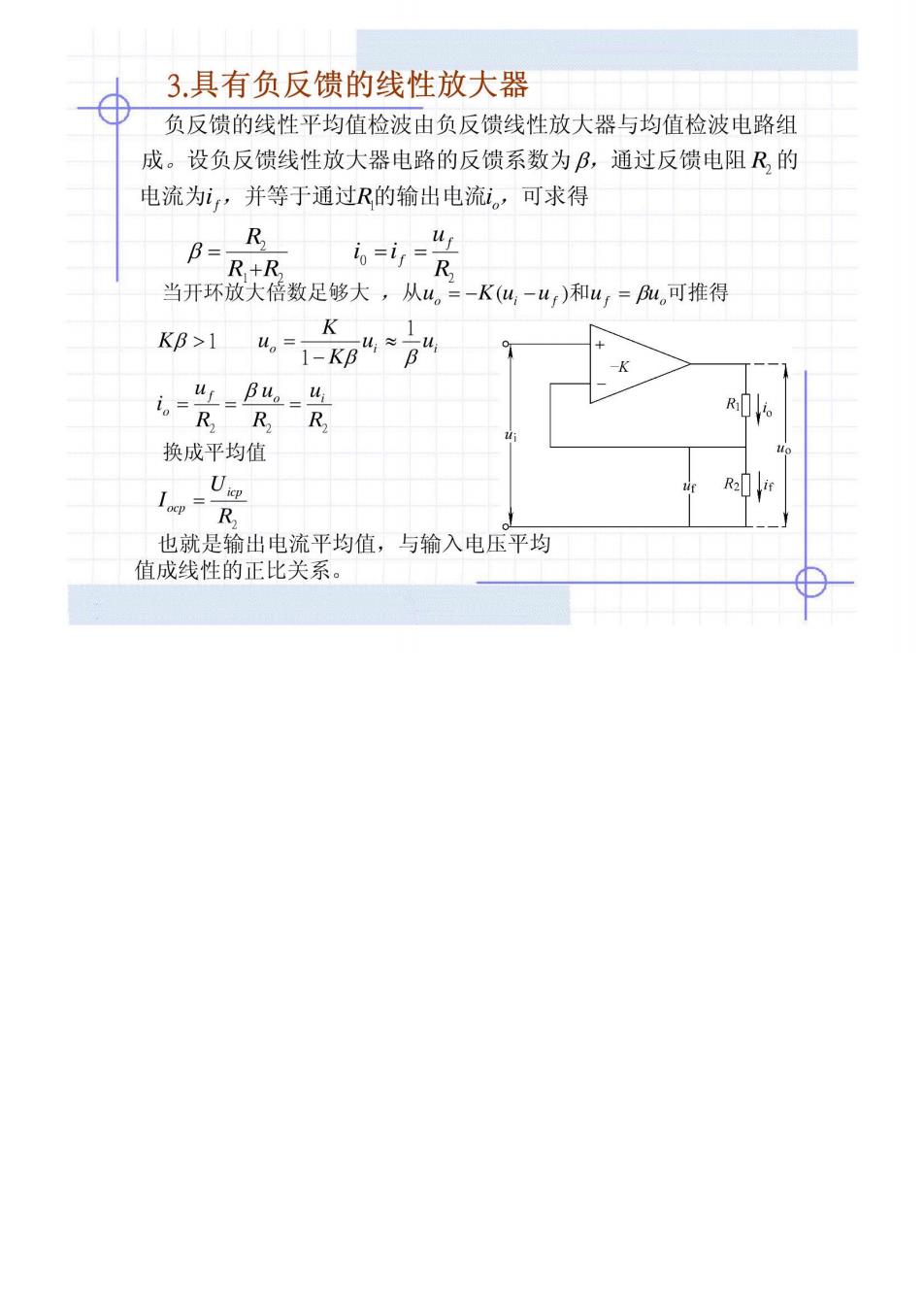

3.具有负反馈的线性放大器 负反馈的线性平均值检波由负反馈线性放大器与均值检波电路组 成。设负反馈线性放大器电路的反馈系数为B,通过反馈电阻R的 电流为i,并等于通过R的输出电流i。,可求得 B、R R.+R io=i=R 当开环放大倍数足够大，从山。=-K仙，-4)和，=，可推得 KB>1 K “,1-K4* 贤 =R R 换成平均值 也就是输出电流平均值，与输入电压平均 值成线性的正比关系
