第一章 流体流动
第一章 流体流动
第一节 概 述 一、研究对象 管内流体的流动 流体在管内流动时内部受力情况及机械能的变 化，分析产生变化的原因，并利用相关理论进 行定量计算，为设备选型提供依据。 不可压缩流体：流体的体积不随压力及温度变化，这 种流体称为不可压缩流体。 可压缩流体：流体的体积如果随压力及温度变化，则 称为可压缩流体
第一节 概 述 一、研究对象 管内流体的流动 流体在管内流动时内部受力情况及机械能的变 化，分析产生变化的原因，并利用相关理论进 行定量计算，为设备选型提供依据。 不可压缩流体：流体的体积不随压力及温度变化，这 种流体称为不可压缩流体。 可压缩流体：流体的体积如果随压力及温度变化，则 称为可压缩流体

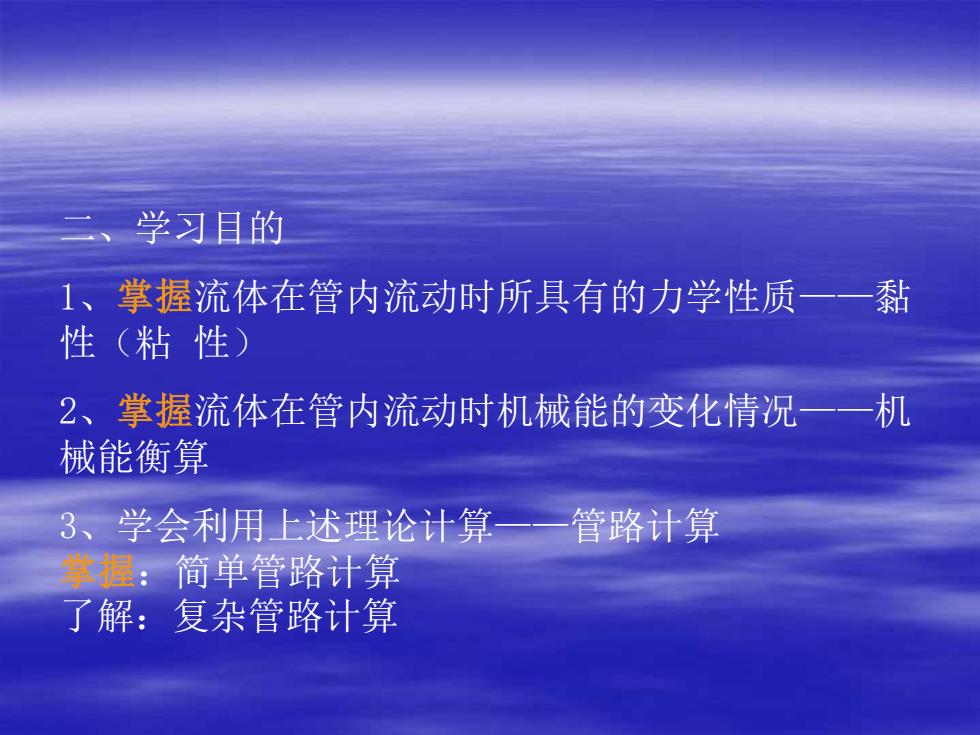

二、学习目的 1、掌握流体在管内流动时所具有的力学性质——黏 性（粘 性） 2、掌握流体在管内流动时机械能的变化情况——机 械能衡算 3、学会利用上述理论计算——管路计算 掌握：简单管路计算 了解：复杂管路计算
二、学习目的 1、掌握流体在管内流动时所具有的力学性质——黏 性（粘 性） 2、掌握流体在管内流动时机械能的变化情况——机 械能衡算 3、学会利用上述理论计算——管路计算 掌握：简单管路计算 了解：复杂管路计算

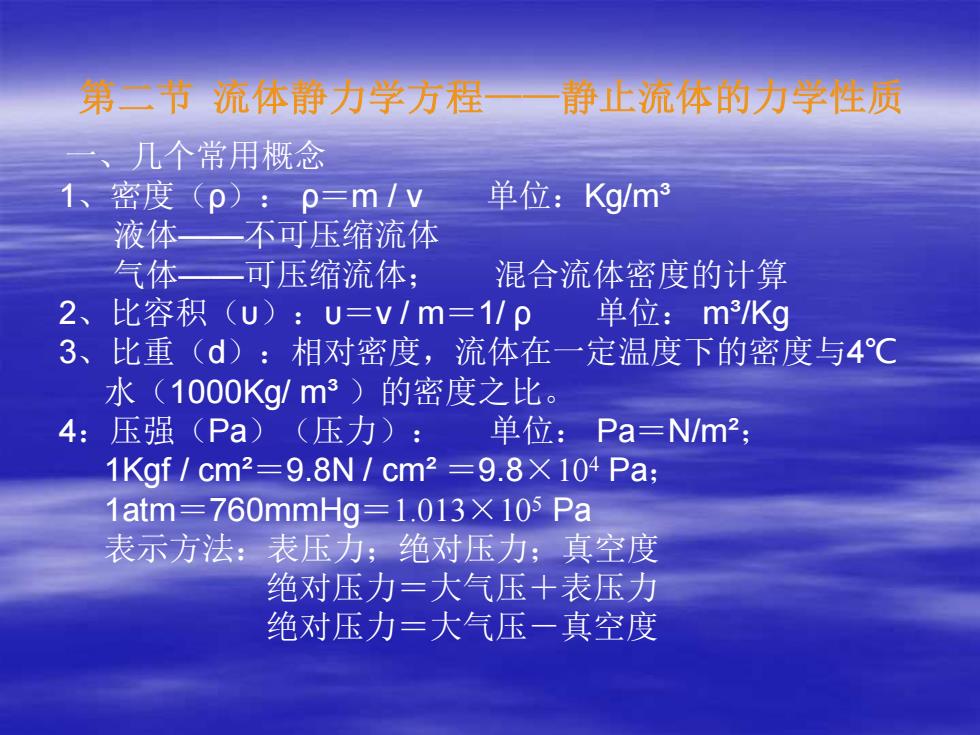

第二节 流体静力学方程——静止流体的力学性质 一、几个常用概念 1、密度（ρ）： ρ＝m / v 单位：Kg/m³ 液体——不可压缩流体 气体——可压缩流体； 混合流体密度的计算 2、比容积（υ）：υ＝v / m＝1/ ρ 单位： m³/Kg 3、比重（d）：相对密度，流体在一定温度下的密度与4℃ 水（1000Kg/ m³）的密度之比。 4：压强（Pa）（压力）： 单位： Pa＝N/m² ； 1Kgf / cm²＝9.8N / cm² ＝9.8×104 Pa； 1atm＝760mmHg＝1.013×105 Pa 表示方法：表压力；绝对压力；真空度 绝对压力＝大气压＋表压力 绝对压力＝大气压－真空度
第二节 流体静力学方程——静止流体的力学性质 一、几个常用概念 1、密度（ρ）： ρ＝m / v 单位：Kg/m³ 液体——不可压缩流体 气体——可压缩流体； 混合流体密度的计算 2、比容积（υ）：υ＝v / m＝1/ ρ 单位： m³/Kg 3、比重（d）：相对密度，流体在一定温度下的密度与4℃ 水（1000Kg/ m³）的密度之比。 4：压强（Pa）（压力）： 单位： Pa＝N/m² ； 1Kgf / cm²＝9.8N / cm² ＝9.8×104 Pa； 1atm＝760mmHg＝1.013×105 Pa 表示方法：表压力；绝对压力；真空度 绝对压力＝大气压＋表压力 绝对压力＝大气压－真空度
表压与真空度的动画
表压与真空度的动画
