S43、光敏电阻 43.1光敏电阻的结构与工作原理 光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。 光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压， 也可以加交流电压。无光照时，光敏电阻值（暗电阻）很大，电路中电 流（暗电流）很小。当光敏电阻受到一定波长范围的光照时，它的阻值 (亮电阻)急剧减小，电路中电流迅速增大。一般希望暗电阻越大越 好，亮电阻越小越好，此时光敏电阻的灵敏度高。实际光敏电阻的暗 电阻值一般在兆欧量级，亮电阻值在几千欧以下。 2022/10/7 1
2022/10/7 1 S4.3 、光敏电阻 4.3.1 光敏电阻的结构与工作原理 光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。 光敏电阻没有极性， 纯粹是一个电阻器件，使用时既可加直流电压， 也可以加交流电压。无光照时，光敏电阻值（暗电阻）很大，电路中电 流（暗电流）很小。当光敏电阻受到一定波长范围的光照时，它的阻值 （亮电阻）急剧减小，电路中电流迅速增大。 一般希望暗电阻越大越 好，亮电阻越小越好， 此时光敏电阻的灵敏度高。实际光敏电阻的暗 电阻值一般在兆欧量级，亮电阻值在几千欧以下

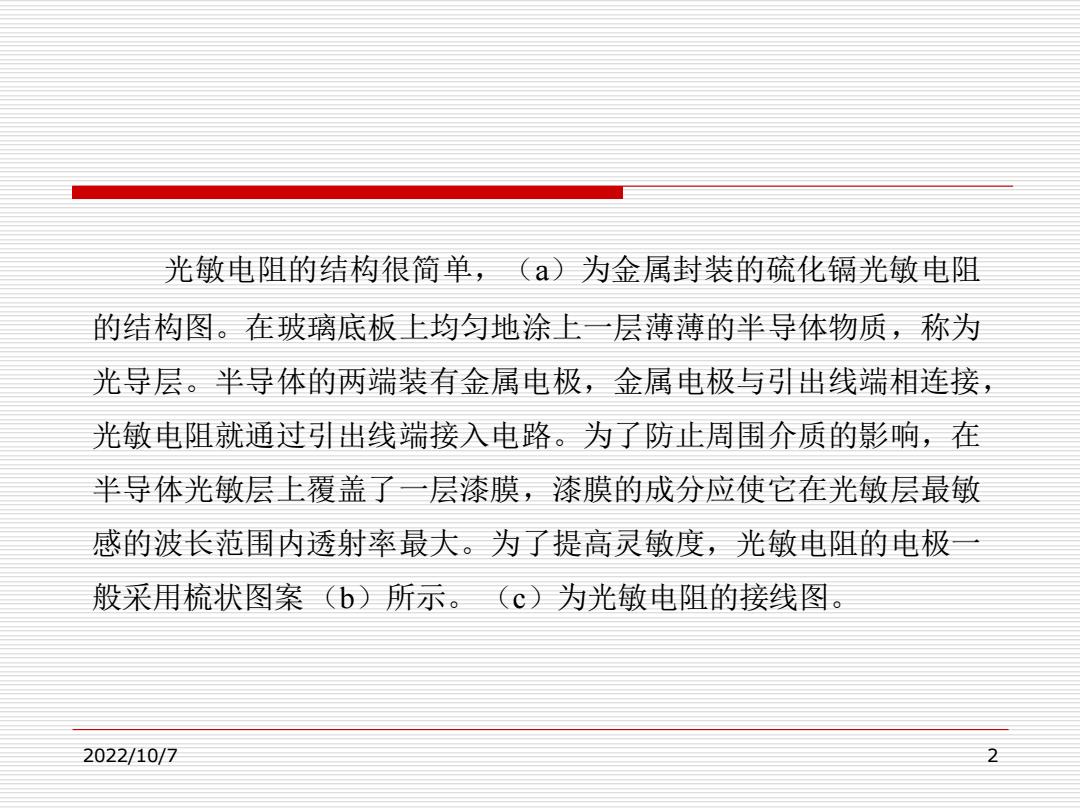

光敏电阻的结构很简单，(a)为金属封装的硫化镉光敏电阻 的结构图。在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为 光导层。半导体的两端装有金属电极，金属电极与引出线端相连接， 光敏电阻就通过引出线端接入电路。为了防止周围介质的影响，在 半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏 感的波长范围内透射率最大。为了提高灵敏度，光敏电阻的电极 般采用梳状图案(b)所示。(C)为光敏电阻的接线图。 2022/10/7 2
2022/10/7 2 光敏电阻的结构很简单，（a）为金属封装的硫化镉光敏电阻 的结构图。在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为 光导层。半导体的两端装有金属电极，金属电极与引出线端相连接， 光敏电阻就通过引出线端接入电路。为了防止周围介质的影响，在 半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏 感的波长范围内透射率最大。为了提高灵敏度，光敏电阻的电极一 般采用梳状图案（b）所示。 （c）为光敏电阻的接线图
金属电极 半导体 4 NWWN 安 电源 玻璃底板 E 检流计 (a (b) (c) (a)光敏电阻结构；b)光敏电阻电极；(c)光敏电阻接线图 2022/10/7 3
2022/10/7 3 (a) 光敏电阻结构； (b) 光敏电阻电极； (c) 光敏电阻接线图 金属电极 半导体 玻璃底板 电 源 检流计 RL E I (a) (b) (c) Ra
4.3.2.光敏电阻的主要参数 光敏电阻的主要参数有： )暗电阻光敏电阻在不受光照射时的阻值称为暗电阻，此时 流过的电流称为暗电流。 (2)亮电流光敏电阻在受光照射时的电阻称为亮电阻，此时流 过的电流称为亮电流。 (3)光电流亮电流与暗电流之差称为光电流。 2022/10/7 4
2022/10/7 4 4.3.2. 光敏电阻的主要参数 光敏电阻的主要参数有： (1) 暗电阻 光敏电阻在不受光照射时的阻值称为暗电阻， 此时 流过的电流称为暗电流。 (2) 亮电流 光敏电阻在受光照射时的电阻称为亮电阻，此时流 过的电流称为亮电流。 (3) 光电流 亮电流与暗电流之差称为光电流
433.光敏电阻的基本特性 )伏安特性 在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称 为光敏电阻的伏安特性。图2为硫化镉光敏电阻的伏安特性曲线。由图可 见，光敏电阻在一定的电压范围内，其曲线为直线。说明其阻值与入 射光量有关，而与电压电流无关。 (2)）光照特性 光敏电阻的光照特性是描述光电流和光照强度之间的关系，不同材料的 光照特性是不同的，绝大多数光敏电阻光照特性是非线性的。图3为硫化 镉光敏电阻的光照特性。 2022/10/7 5
2022/10/7 5 4.3.3. 光敏电阻的基本特性 (1) 伏安特性 在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称 为光敏电阻的伏安特性。图2为硫化镉光敏电阻的伏安特性曲线。由图可 见，光敏电阻在一定的电压范围内，其I-U曲线为直线。说明其阻值与入 射光量有关，而与电压电流无关。 （2）光照特性 光敏电阻的光照特性是描述光电流I和光照强度之间的关系，不同材料的 光照特性是不同的，绝大多数光敏电阻光照特性是非线性的。图3为硫化 镉光敏电阻的光照特性
