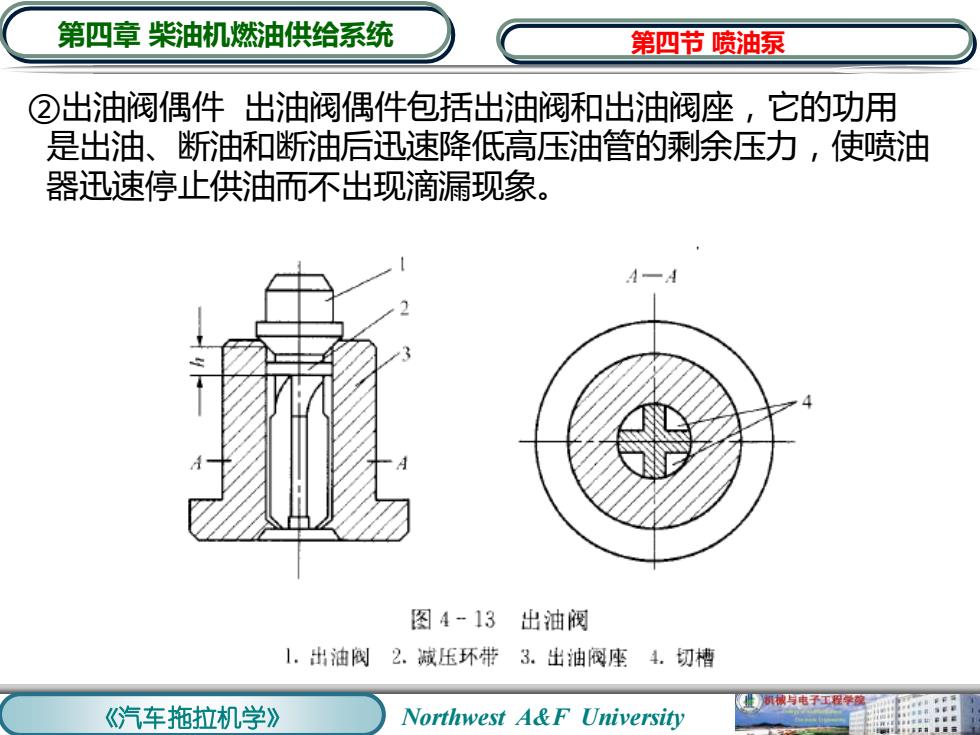

第四章柴油机燃油供给系统 第四节喷油泵 ②出油阀偶件出油阀偶件包括出油阀和出油阀座，它的功用 是出油、断油和断油后迅速降低高压油管的剩余压力，使喷油 器迅速停止供油而不出现滴漏现象。 图4-13出油阀 1.出油似2.减压环带3.出油阀座4.切槽 《汽车拖拉机学》 Northwest A&F University 与电子工程学：用
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 ②出油阀偶件 出油阀偶件包括出油阀和出油阀座，它的功用 是出油、断油和断油后迅速降低高压油管的剩余压力，使喷油 器迅速停止供油而不出现滴漏现象。 第四节 喷油泵

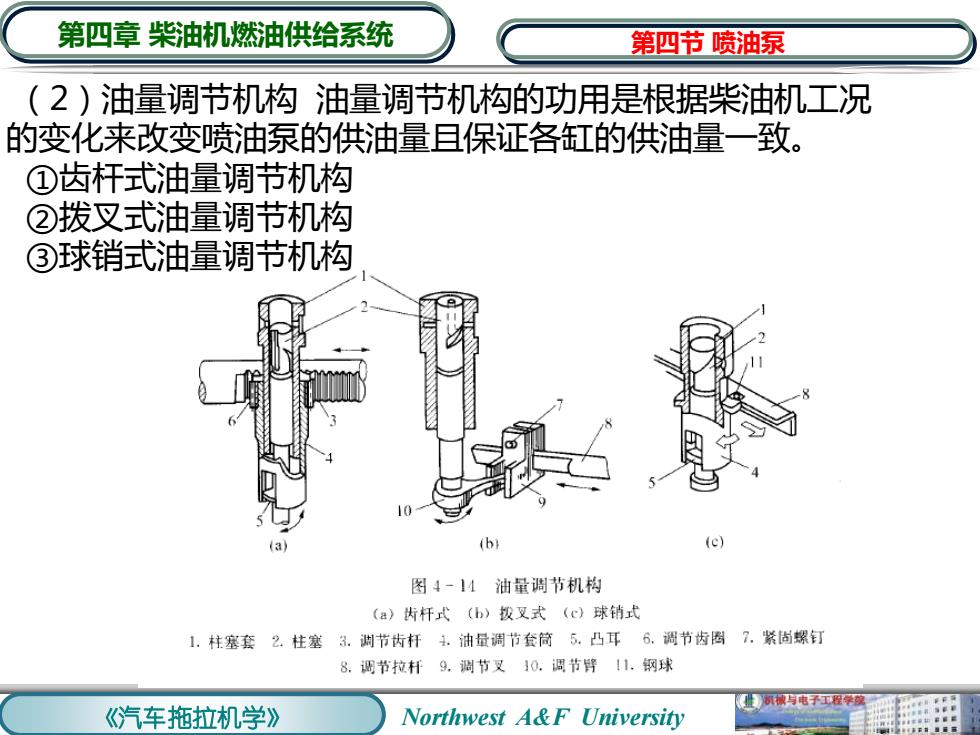

第四章柴油机燃油供给系统 第四节喷油泵 (2)油量调节机构油量调节机构的功用是根据柴油机工况 的变化来改变喷油泵的供油量且保证各缸的供油量一致。 ①齿杆式油量调节机构 ②拨叉式油量调节机构 ③球销式油量调节机构 图4-1油量调节机构 (a)齿杆式(b)拔叉式(c)球销式 1.柱塞套2.柱塞3.节齿杆.油量调节套筒5.凸耳6.调节齿圈7.紫尚螺钉 8.调节拉杆9.调节叉0.调节臂1，钢球 址与电子工学 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第四章 柴油机燃油供给系统 （2）油量调节机构 油量调节机构的功用是根据柴油机工况 的变化来改变喷油泵的供油量且保证各缸的供油量一致。 ①齿杆式油量调节机构 ②拨叉式油量调节机构 ③球销式油量调节机构 第四节 喷油泵
