第八章启动系统 第一节内燃机的启动和启动方式 内燃机的启动 车用汽油发动机在温度为0-20℃时，最低启动转速为30 40r/min。为了使发动机能在更低的温度下可靠启动，要求启 动转速不低于50-70r/min。 对于车用柴油机要求的启动转速较高，达150-300r/min,否 则柴油雾化不良，混和气质量不好，发动机启动困难，此外， 柴油机的压缩比比汽油机大，启动转矩也大，所以柴油机所需 的启动功率大。 二、内燃机的启动方式 1.人力启动 2.电力启动 3.柴油机用汽油机启动 址新械与电子工程学保 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第八章 启动系统 一、内燃机的启动 车用汽油发动机在温度为0-20℃时，最低启动转速为30- 40r/min。为了使发动机能在更低的温度下可靠启动，要求启 动转速不低于50-70r/min。 对于车用柴油机要求的启动转速较高，达150-300r/min，否 则柴油雾化不良，混和气质量不好，发动机启动困难，此外， 柴油机的压缩比比汽油机大，启动转矩也大，所以柴油机所需 的启动功率大。 二、内燃机的启动方式 1.人力启动 2.电力启动 3.柴油机用汽油机启动 第一节 内燃机的启动和启动方式
第八章启动系统 第二节电启动系统 电启动机的啮合机场 常用的有两种 杠杆式 910 电磁式 1.53mm 图8-7电磁式啮合机构 1,启动开关2，定触点3.动触桥4，保持线圈5.吸拉线圈6.铁芯 7.拉杆8.传动叉9.单向离合器10.驱动齿轮11.电枢 12.电刷13.磁极 《汽车拖拉机学》 Northwest A&F University 与电子工学图
《汽车拖拉机学》 Northwest A&F University 第八章 启动系统 电启动机的啮合机构 常用的有两种 杠杆式 电磁式 第二节 电启动系统
第八章启动系统 第三节启动辅助装置 改善启动性能通常从两方面进行，一是降低发动机启动阻 力，二是改善着火条件。 一、启动减压机构 柴油机压缩比大，启动时阻力大，可通过打开气门的方法减 少汽缸压缩力。此方法可由减压机构完成。 二、电热塞 在涡流室或预燃室柴油机的燃烧室中装有预热塞，在启动时 对然烧室内的空气加以预热。 三、进气预热器 在中小功率柴油机上，采用进气预热器作为冷启动预热装置。 四、启动液喷射装置 在某些柴油机上可根据需要选用启动液喷射装置。 址新械与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第八章 启动系统 改善启动性能通常从两方面进行，一是降低发动机启动阻 力，二是改善着火条件。 一、启动减压机构 柴油机压缩比大，启动时阻力大，可通过打开气门的方法减 少汽缸压缩力。此方法可由减压机构完成。 二、电热塞 在涡流室或预燃室柴油机的燃烧室中装有预热塞，在启动时 对燃烧室内的空气加以预热。 三、进气预热器 在中小功率柴油机上，采用进气预热器作为冷启动预热装置。 四、启动液喷射装置 在某些柴油机上可根据需要选用启动液喷射装置。 第三节 启动辅助装置
第九章汽油机点火系统 第一节点火系统的要求与分类 发动机点火有炽热点火，压缩着火和电火花点火三种，柴油 机用压缩着火，汽油机一般采用电火花点火。 一、对点火系统的要求 1.能产生足以击穿火花塞电极间隙的高压电 15-20kV 2.火花塞应具有足够的能量 50-80MJ 3点火时刻应适应发动机的工作情况 二、点火系统的分类 1.传统点火系统 2.半导体点火系统 3.微机控制点火系统 4.磁电机点火系统 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第九章 汽油机点火系统 发动机点火有炽热点火，压缩着火和电火花点火三种，柴油 机用压缩着火，汽油机一般采用电火花点火。 一、对点火系统的要求 1.能产生足以击穿火花塞电极间隙的高压电 15-20kV 2.火花塞应具有足够的能量 50-80MJ 3.点火时刻应适应发动机的工作情况 二、点火系统的分类 1.传统点火系统 2.半导体点火系统 3.微机控制点火系统 4.磁电机点火系统 第一节 点火系统的要求与分类

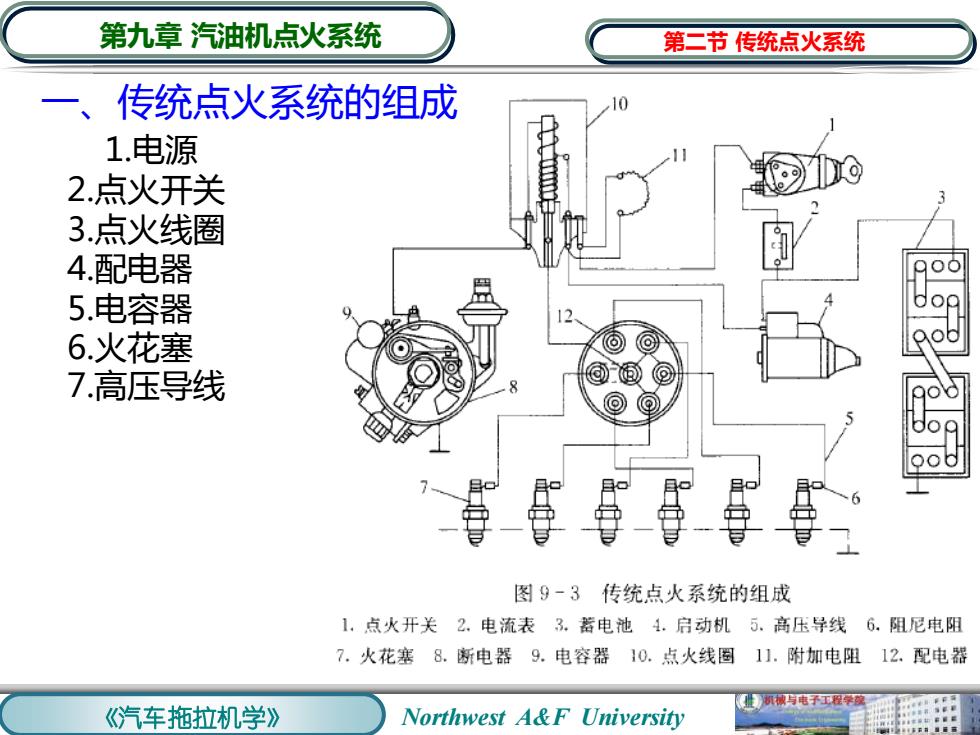

第九章汽油机点火系统 第二节传统点火系统 传统点火系统的组成 10 1.电源 2点火开关 3.点火线圈 4.配电器 5.电容器 6.火花塞 ⑤@ 7.高压导线 图9-3传统点火系统的组成 1,点火开关2.电流表3.蓄电池4.启动机5.高压导线6.阻尼电阻 7.火花塞8.断电器9.电容器10.点火线圈11.附加电阻12.配电器 析城与电子工程学疾 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第九章 汽油机点火系统 一、传统点火系统的组成 1.电源 2.点火开关 3.点火线圈 4.配电器 5.电容器 6.火花塞 7.高压导线 第二节 传统点火系统
