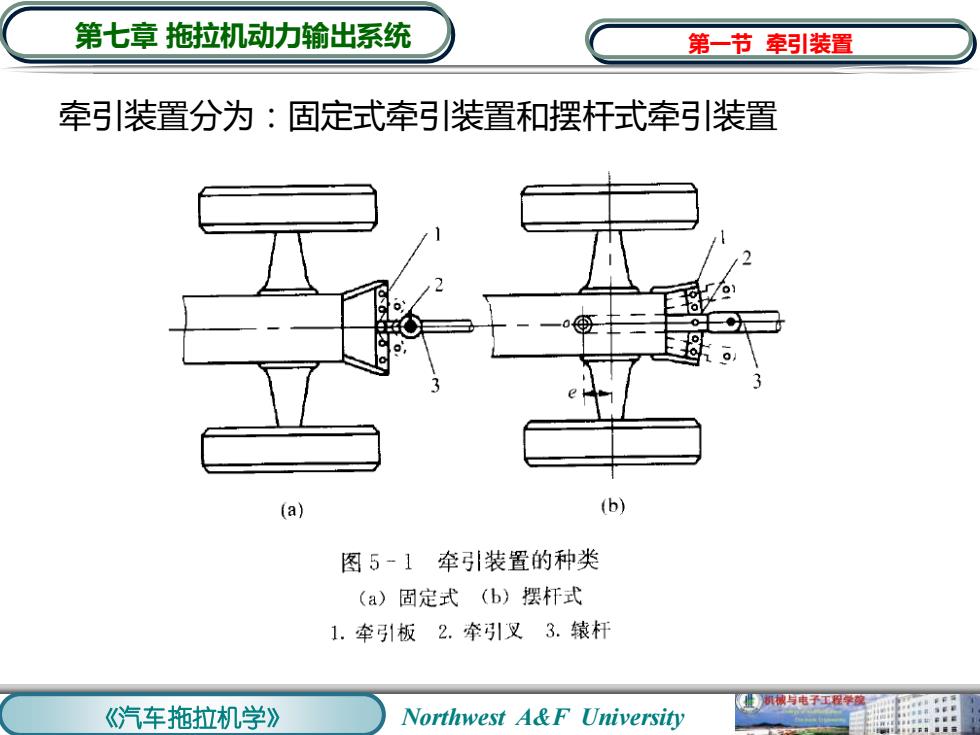

第七章拖拉机动力输出系统 第一节牵引装置 牵引装置分为：固定式牵引装置和摆杆式牵引装置 (a (b) 图5-1牵引装置的种类 (a)固定式(b)摆杆式 1.牵引板2.牵引叉3.辕杆 址新浓与电子工程学保 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 牵引装置分为：固定式牵引装置和摆杆式牵引装置 第一节 牵引装置
第七章拖拉机动力输出系统 第一节牵引装置 一、固定式牵引装置 (a) (b) 图5-2东方红-75型履带拖拉机牵引装置 (固定式牵引装置) 1.牵引支座2.插销3.牵引销4.牵引叉5.牵引板 图5-3牵引装置高度调整方法（单位：mm) 机与电子工程学一 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 一、固定式牵引装置 第一节 牵引装置
第七章拖拉机动力输出系统 第一节牵引装置 b26 图5~4东方红-150型拖拉机牵引装置 1.牵引架2.牵引叉3.牵引销总成4.锁紧销5.长销 《汽车拖拉机学》 Northwest A&F University 《电子学用
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 第一节 牵引装置
第七章拖拉机动力输出系统 第一节牵引装置 二、摆杆式牵引装置 伊 图55摆杆式牵引装置 1.轴销2.伞引叉销3.牵引板4.定位销5.牵引销6.牵引杆7.牵引板 《汽车拖拉机学》 Northwest A&F University 与电子工学度：图
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 二、摆杆式牵引装置 第一节 牵引装置

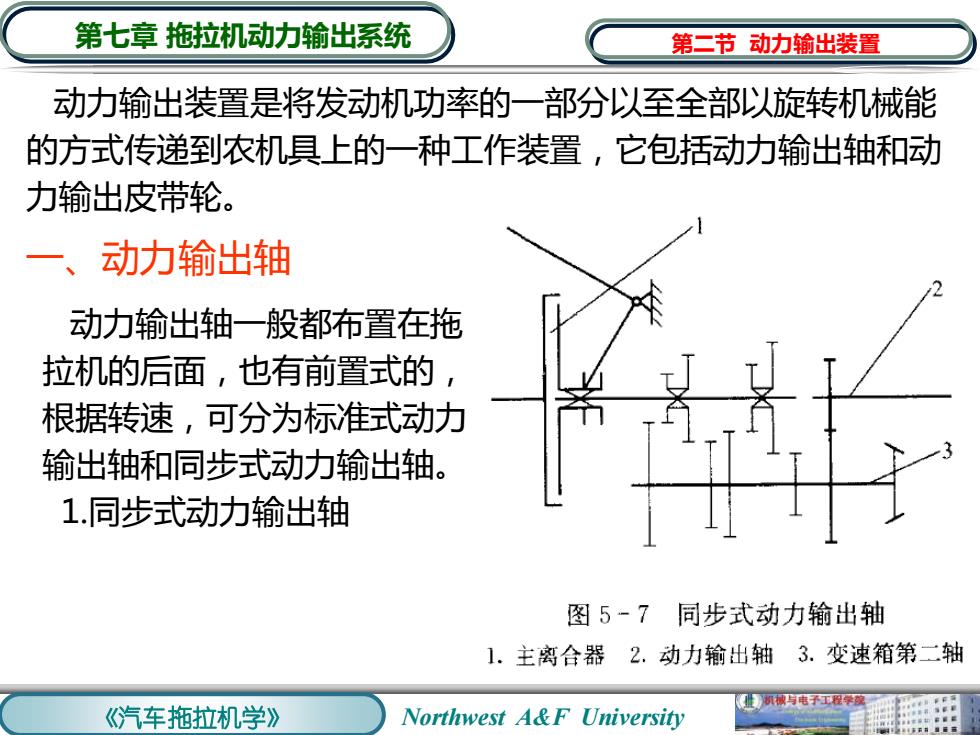

第七章拖拉机动力输出系统 第二节动力输出装置 动力输出装置是将发动机功率的一部分以至全部以旋转机械能 的方式传递到农机具上的一种工作装置，它包括动力输出轴和动 力输出皮带轮。 一、动力输出轴 动力输出轴一般都布置在拖 拉机的后面，也有前置式的， 根据转速，可分为标准式动力 输出轴和同步式动力输出轴。 1.同步式动力输出轴 图5-7同步式动力输出轴 1.主离合器2.动力输出轴3.变速箱第二轴 址预械与电子工程学候 《汽车拖拉机学》 Northwest A&F University
《汽车拖拉机学》 Northwest A&F University 第七章 拖拉机动力输出系统 动力输出装置是将发动机功率的一部分以至全部以旋转机械能 的方式传递到农机具上的一种工作装置，它包括动力输出轴和动 力输出皮带轮。 一、动力输出轴 动力输出轴一般都布置在拖 拉机的后面，也有前置式的， 根据转速，可分为标准式动力 输出轴和同步式动力输出轴。 1.同步式动力输出轴 第二节 动力输出装置
