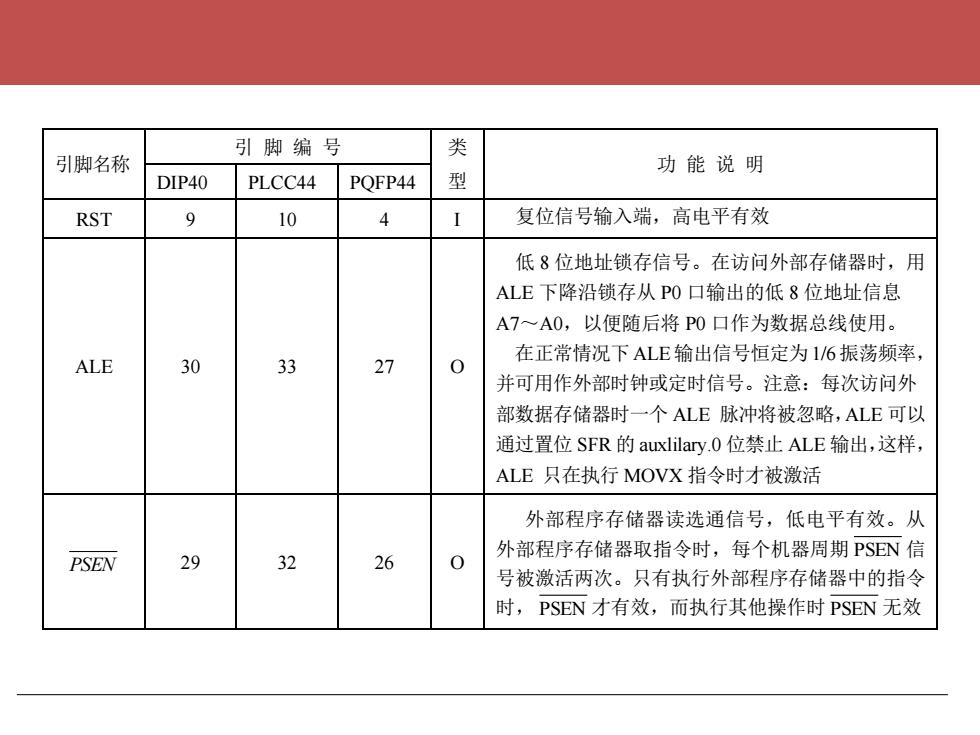

类引脚编号引脚名称功能说明型DIP40PLCC44PQFP4441复位信号输入端，高电平有效910RST低8位地址锁存信号。在访问外部存储器时，用ALE下降沿锁存从PO口输出的低8位地址信息A7～A0，以便随后将PO口作为数据总线使用。在正常情况下ALE输出信号恒定为1/6振荡频率，30ALE33270并可用作外部时钟或定时信号。注意：每次访问外部数据存储器时一个ALE脉冲将被忽略，ALE可以通过置位SFR的auxlilary.O位禁止ALE输出，这样，ALE只在执行MOVX指令时才被激活外部程序存储器读选通信号，低电平有效。从外部程序存储器取指令时，每个机器周期PSEN信2932260PSEN号被激活两次。只有执行外部程序存储器中的指令时，PSEN才有效，而执行其他操作时PSEN无效
引脚名称 引 脚 编 号 类 型 功 能 说 明 DIP40 PLCC44 PQFP44 RST 9 10 4 I 复位信号输入端，高电平有效 ALE 30 33 27 O 低 8 位地址锁存信号。在访问外部存储器时，用 ALE 下降沿锁存从 P0 口输出的低 8 位地址信息 A7～A0，以便随后将 P0 口作为数据总线使用。 在正常情况下ALE 输出信号恒定为1/6 振荡频率， 并可用作外部时钟或定时信号。注意：每次访问外 部数据存储器时一个 ALE 脉冲将被忽略，ALE 可以 通过置位 SFR 的 auxlilary.0 位禁止 ALE 输出，这样， ALE 只在执行 MOVX 指令时才被激活 PSEN 29 32 26 O 外部程序存储器读选通信号，低电平有效。从 外部程序存储器取指令时，每个机器周期 PSEN 信 号被激活两次。只有执行外部程序存储器中的指令 时， PSEN 才有效，而执行其他操作时 PSEN 无效

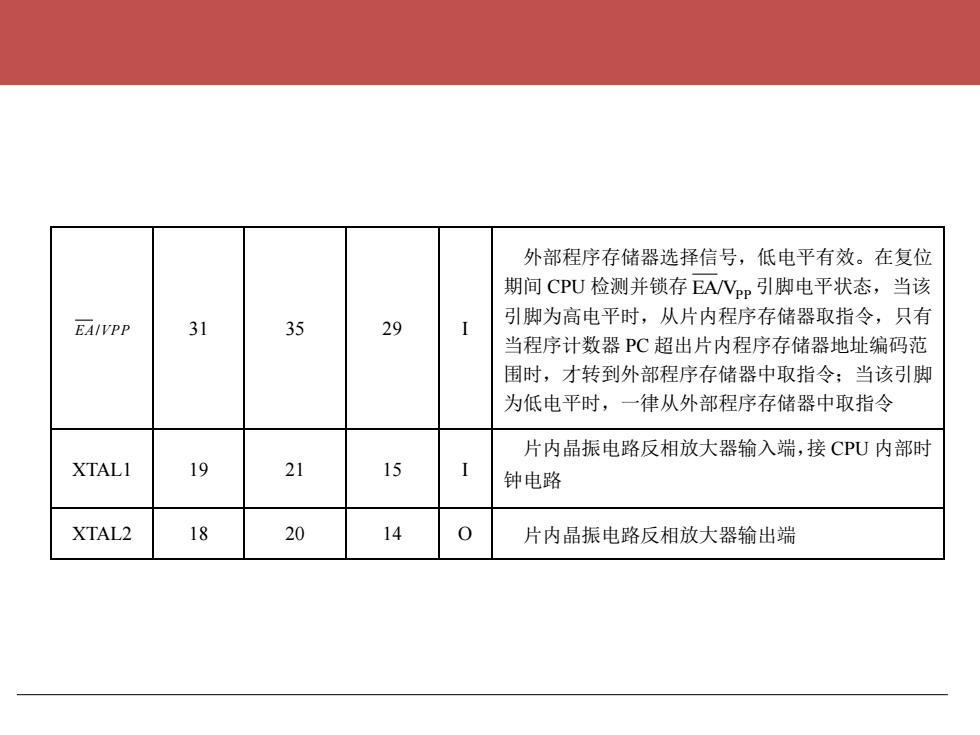

外部程序存储器选择信号，低电平有效。在复位期间CPU检测并锁存EA/Vpp引脚电平状态，当该引脚为高电平时，从片内程序存储器取指令，只有313529EA/VPP1当程序计数器PC超出片内程序存储器地址编码范围时，才转到外部程序存储器中取指令；当该引脚为低电平时，一律从外部程序存储器中取指令片内晶振电路反相放大器输入端，接CPU内部时1921XTAL115I钟电路1814020XTAL2片内晶振电路反相放大器输出端
EA/VPP 31 35 29 I 外部程序存储器选择信号，低电平有效。在复位 期间 CPU 检测并锁存 PP EA/V 引脚电平状态，当该 引脚为高电平时，从片内程序存储器取指令，只有 当程序计数器 PC 超出片内程序存储器地址编码范 围时，才转到外部程序存储器中取指令；当该引脚 为低电平时，一律从外部程序存储器中取指令 XTAL1 19 21 15 I 片内晶振电路反相放大器输入端，接 CPU 内部时 钟电路 XTAL2 18 20 14 O 片内晶振电路反相放大器输出端

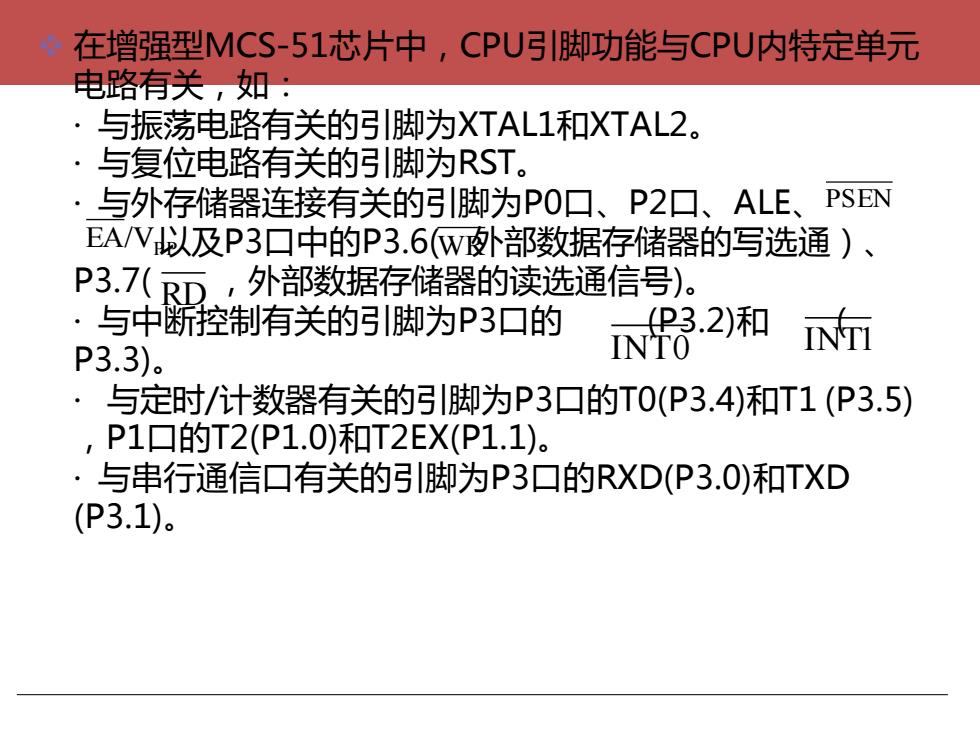

在增强型MCS-51芯片中，CPU引脚功能与CPU内特定单元电路有关，如与振荡电路有关的引脚为XTAL1和XTAL2。·与复位电路有关的引脚为RST。PSEN：与外存储器连接有关的引脚为PO口、P2口、ALE、EA/V以及P3口中的P3.6(W部数据存储器的写选通）、P3.7(RD，外部数据存储器的读选通信号)。(P3.2)和·与中断控制有关的引脚为P3口的INT1INTOP3.3)。：与定时/计数器有关的引脚为P3口的T0(P3.4)和T1(P3.5)，P1的T2(P1.0)和T2EX(P1.1)。与串行通信口有关的引脚为P3口的RXD(P3.0O)和TXD(P3.1)
❖ 在增强型MCS-51芯片中，CPU引脚功能与CPU内特定单元 电路有关，如： · 与振荡电路有关的引脚为XTAL1和XTAL2。 · 与复位电路有关的引脚为RST。 · 与外存储器连接有关的引脚为P0口、P2口、ALE、 以及P3口中的P3.6( 外部数据存储器的写选通）、 P3.7( ，外部数据存储器的读选通信号)。 · 与中断控制有关的引脚为P3口的 (P3.2)和 ( P3.3)。 · 与定时/计数器有关的引脚为P3口的T0(P3.4)和T1 (P3.5) ，P1口的T2(P1.0)和T2EX(P1.1)。 · 与串行通信口有关的引脚为P3口的RXD(P3.0)和TXD (P3.1)。 PSEN PP EA/V WR RD INT0 INT1

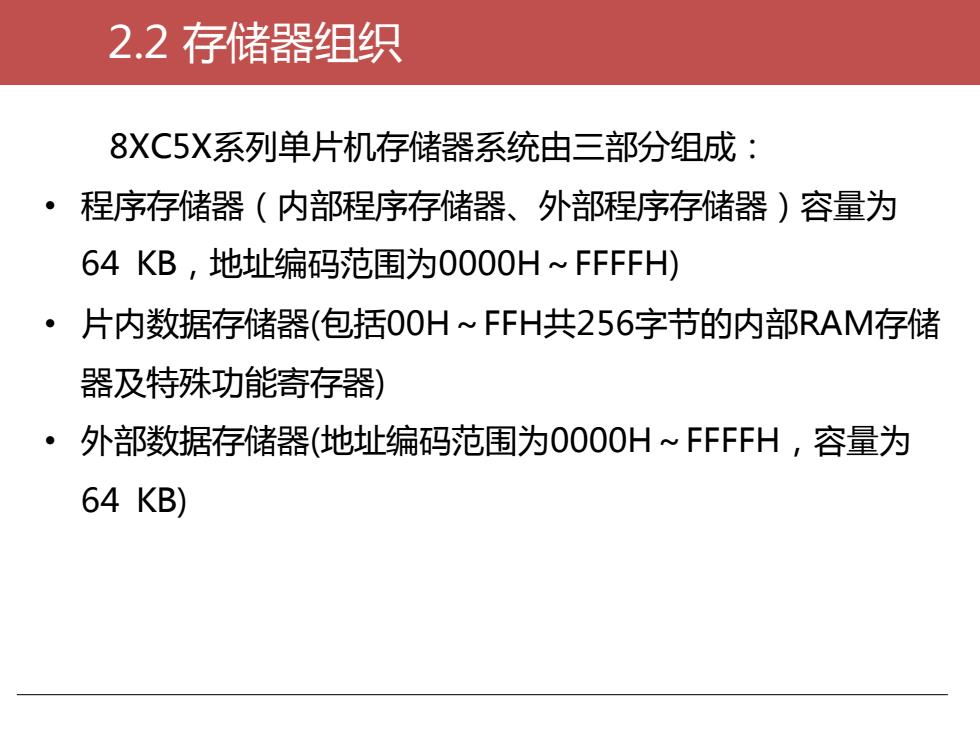

2.2存储器组织8XC5X系列单片机存储器系统由三部分组成：·程序存储器（内部程序存储器、外部程序存储器）容量为64 KB，地址编码范围为0000H～FFFFH)·片内数据存储器(包括00H～FFH共256字节的内部RAM存储器及特殊功能寄存器·外部数据存储器(地址编码范围为0000H～FFFFH，容量为64 KB)
2.2 存储器组织 8XC5X系列单片机存储器系统由三部分组成： • 程序存储器（内部程序存储器、外部程序存储器）容量为 64 KB，地址编码范围为0000H～FFFFH) • 片内数据存储器(包括00H～FFH共256字节的内部RAM存储 器及特殊功能寄存器) • 外部数据存储器(地址编码范围为0000H～FFFFH，容量为 64 KB)

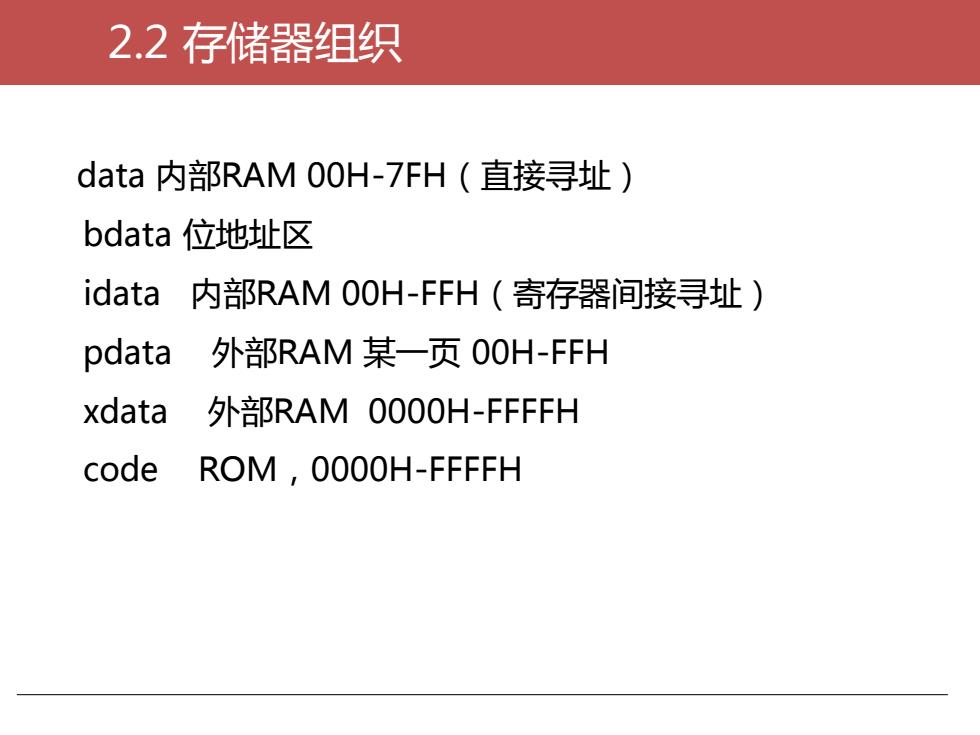

2.2 存储器组织data内部RAMOOH-7FH（直接寻址）bdata 位地址区idata内部RAMOOH-FFH（寄存器间接寻址）pdata外部RAM某一页OOH-FFHxdata外部RAM000OH-FFFFHcodeROM,O00OH-FFFFH
2.2 存储器组织 data 内部RAM 00H-7FH（直接寻址） bdata 位地址区 idata 内部RAM 00H-FFH（寄存器间接寻址） pdata 外部RAM 某一页 00H-FFH xdata 外部RAM 0000H-FFFFH code ROM，0000H-FFFFH
