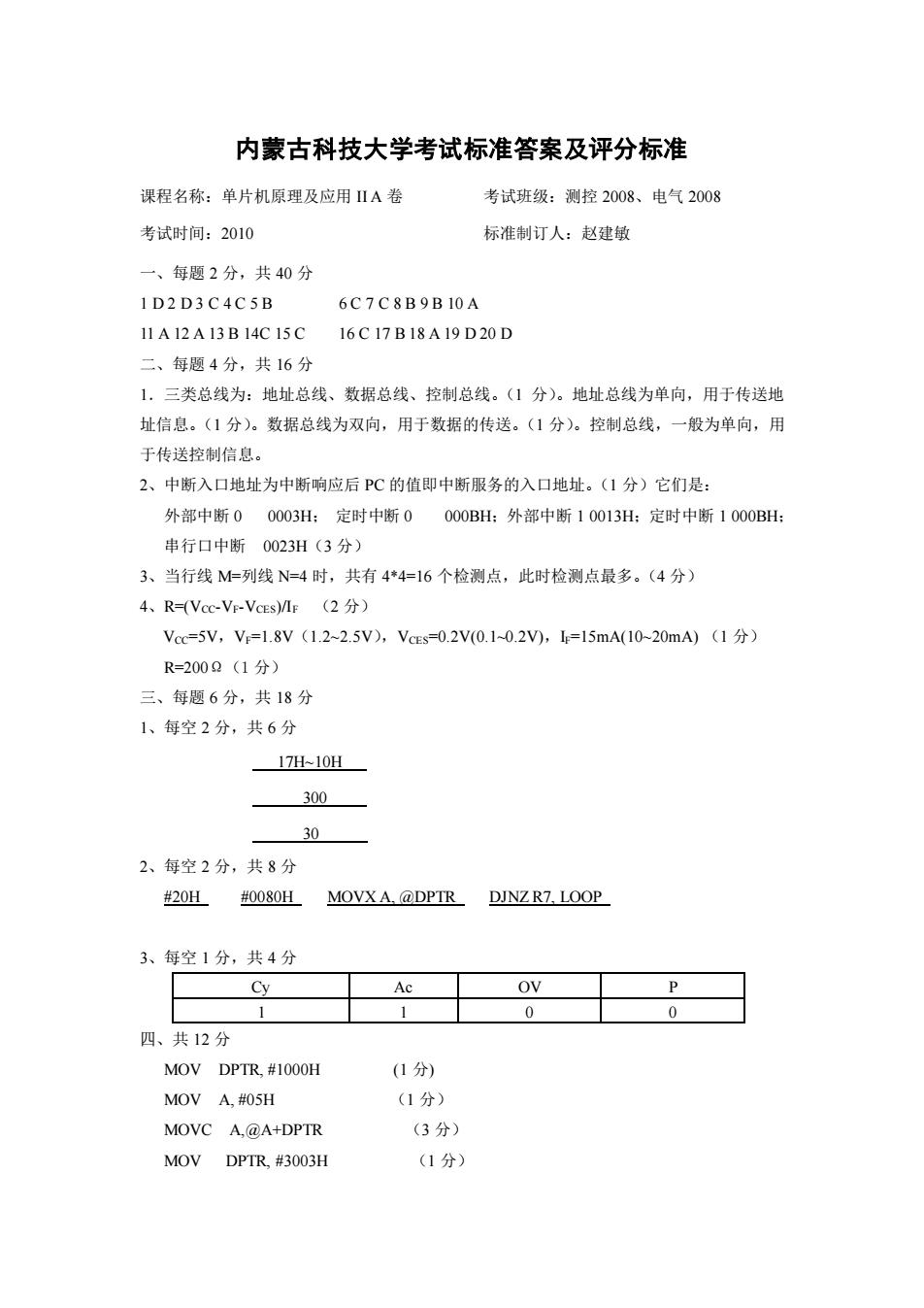

内蒙古科技大学考试标准答案及评分标准课程名称：单片机原理及应用IIA卷考试班级：测控2008、电气2008考试时间：2010标准制订人：赵建敏一、每题2分，共40分1D2D3C4C5B6C7C8B9B10A11 A12A13B14C15 C16C17B18A19D20D二、每题4分，共16分1．三类总线为：地址总线、数据总线、控制总线。（1分）。地址总线为单向，用于传送地址信息。（1分）。数据总线为双向，用于数据的传送。（1分）。控制总线，一般为单向，用于传送控制信息。2、中断入口地址为中断响应后PC的值即中断服务的入口地址。（1分）它们是：外部中断00003H：定时中断0000BH：外部中断10013H；定时中断1000BH；串行口中断0023H（3分）3、当行线M=列线N=4时，共有4*4=16个检测点，此时检测点最多。（4分）4、R=(Vcc-Vr-VcEs)/IF(2分)Vcc=5V，V=1.8V（1.2~2.5V)，VcEs=0.2V(0.1~0.2V)，I=15mA(10~20mA）（1分）R=200Q（1分）三、每题6分，共18分1、每空2分，共6分17H~10H300302、每空2分，共8分#20H#0080HMOVX A. @DPTRDJNZ R7. LOOP3、每空1分，共4分PCyAcOv1100四、共12分MOVDPTR,#1000H(1分)(1分）MOVA,#05HMOVCA,@A+DPTR（3分）MOVDPTR, #3003H(1分
内蒙古科技大学考试标准答案及评分标准 课程名称：单片机原理及应用 II A 卷 考试班级：测控 2008、电气 2008 考试时间：2010 标准制订人：赵建敏 一、每题 2 分，共 40 分 1 D 2 D 3 C 4 C 5 B 6 C 7 C 8 B 9 B 10 A 11 A 12 A 13 B 14C 15 C 16 C 17 B 18 A 19 D 20 D 二、每题 4 分，共 16 分 1．三类总线为：地址总线、数据总线、控制总线。（1 分）。地址总线为单向，用于传送地 址信息。（1 分）。数据总线为双向，用于数据的传送。（1 分）。控制总线，一般为单向，用 于传送控制信息。 2、中断入口地址为中断响应后 PC 的值即中断服务的入口地址。（1 分）它们是： 外部中断 0 0003H； 定时中断 0 000BH；外部中断 1 0013H；定时中断 1 000BH； 串行口中断 0023H（3 分） 3、当行线 M=列线 N=4 时，共有 4*4=16 个检测点，此时检测点最多。（4 分） 4、R=(VCC-VF-VCES)/IF （2 分） VCC=5V，VF=1.8V（1.2~2.5V），VCES=0.2V(0.1~0.2V)，IF=15mA(10~20mA) （1 分） R=200Ω（1 分） 三、每题 6 分，共 18 分 1、每空 2 分，共 6 分 17H~10H 300 30 2、每空 2 分，共 8 分 #20H #0080H MOVX A, @DPTR DJNZ R7, LOOP 3、每空 1 分，共 4 分 Cy Ac OV P 1 1 0 0 四、共 12 分 MOV DPTR, #1000H (1 分) MOV A, #05H （1 分） MOVC A,@A+DPTR （3 分） MOV DPTR, #3003H （1 分）

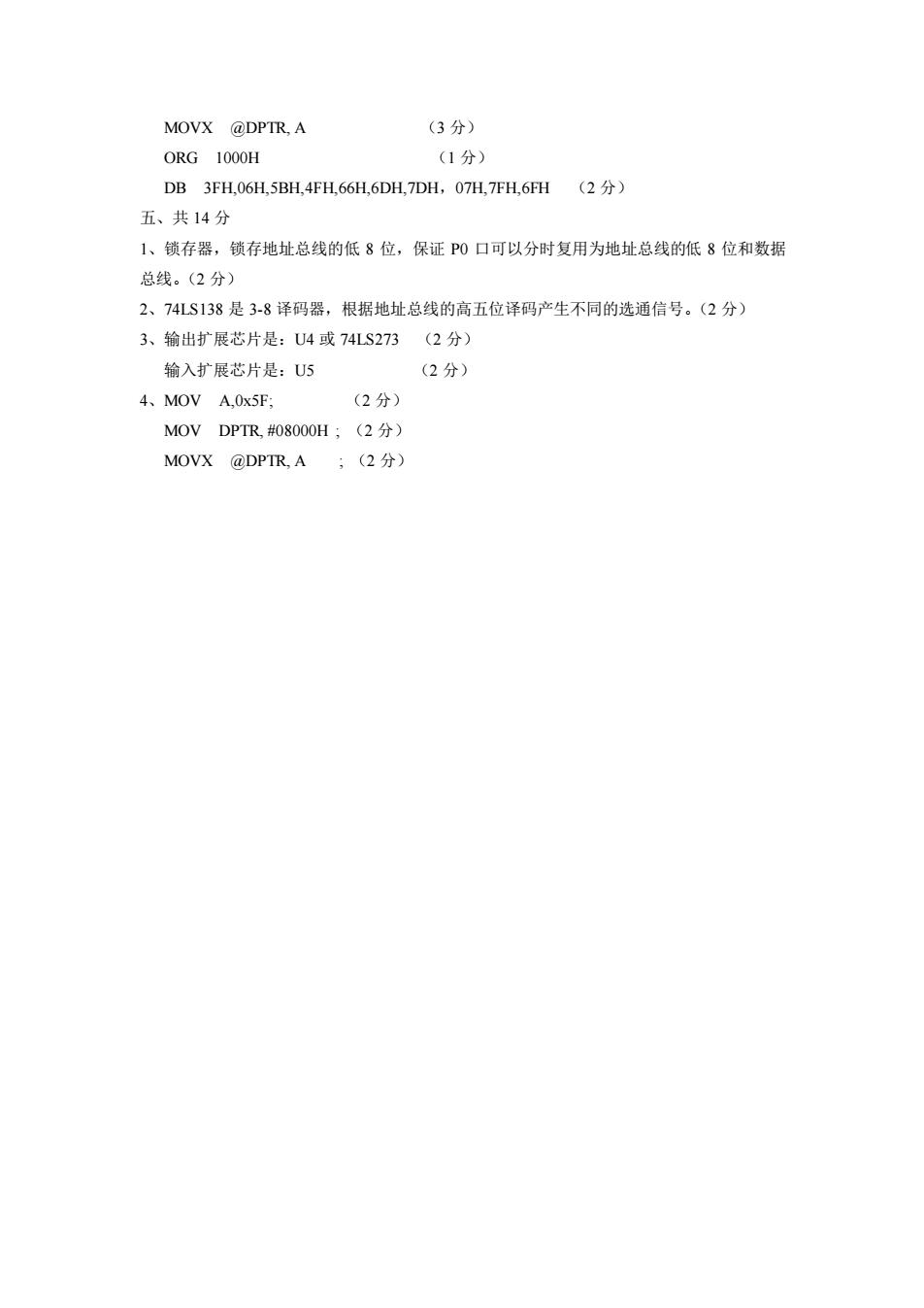

MOVX(3分)@DPTR,A1(1分）ORG1000HDB(2分）3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH五、共14分1、锁存器，锁存地址总线的低8位，保证PO口可以分时复用为地址总线的低8位和数据总线。（2分）2、74LS138是3-8译码器，根据地址总线的高五位译码产生不同的选通信号。（2分）3、输出扩展芯片是：U4或74LS273(2分）输入扩展芯片是：U5(2分）4、MOV(2分）A,0x5F;MOVDPTR,#08000H；（2分）MOVX@DPTR,A（2分）
MOVX @DPTR, A （3 分） ORG 1000H （1 分） DB 3FH,06H,5BH,4FH,66H,6DH,7DH，07H,7FH,6FH （2 分） 五、共 14 分 1、锁存器，锁存地址总线的低 8 位，保证 P0 口可以分时复用为地址总线的低 8 位和数据 总线。（2 分） 2、74LS138 是 3-8 译码器，根据地址总线的高五位译码产生不同的选通信号。（2 分） 3、输出扩展芯片是：U4 或 74LS273 （2 分） 输入扩展芯片是：U5 （2 分） 4、MOV A,0x5F; （2 分） MOV DPTR, #08000H ; （2 分） MOVX @DPTR, A ; （2 分）
