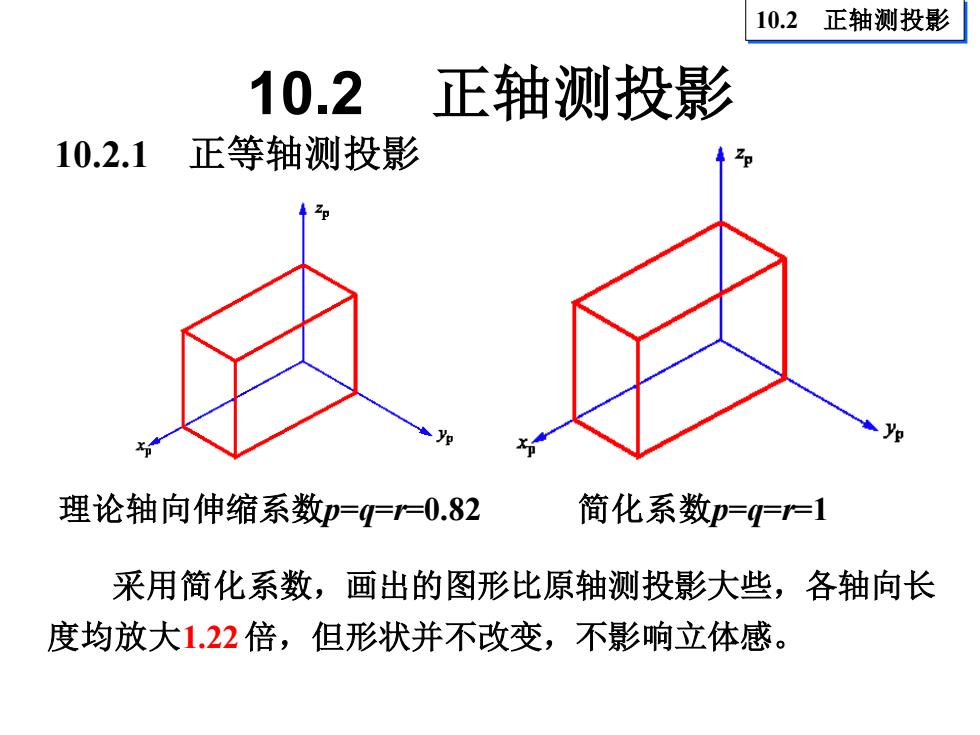

10.2 正轴测投影 10.2 正轴测投影 10.2.1 正等轴测投影 理论轴向伸缩系数p==1=0.82 简化系数p===1 采用简化系数，画出的图形比原轴测投影大些，各轴向长 度均放大1.22倍，但形状并不改变，不影响立体感
10.2.1 正等轴测投影 10.2 正轴测投影 10.2 正轴测投影 采用简化系数，画出的图形比原轴测投影大些，各轴向长 度均放大1.22 倍，但形状并不改变，不影响立体感。 理论轴向伸缩系数p=q=r=0.82 简化系数p=q=r=1

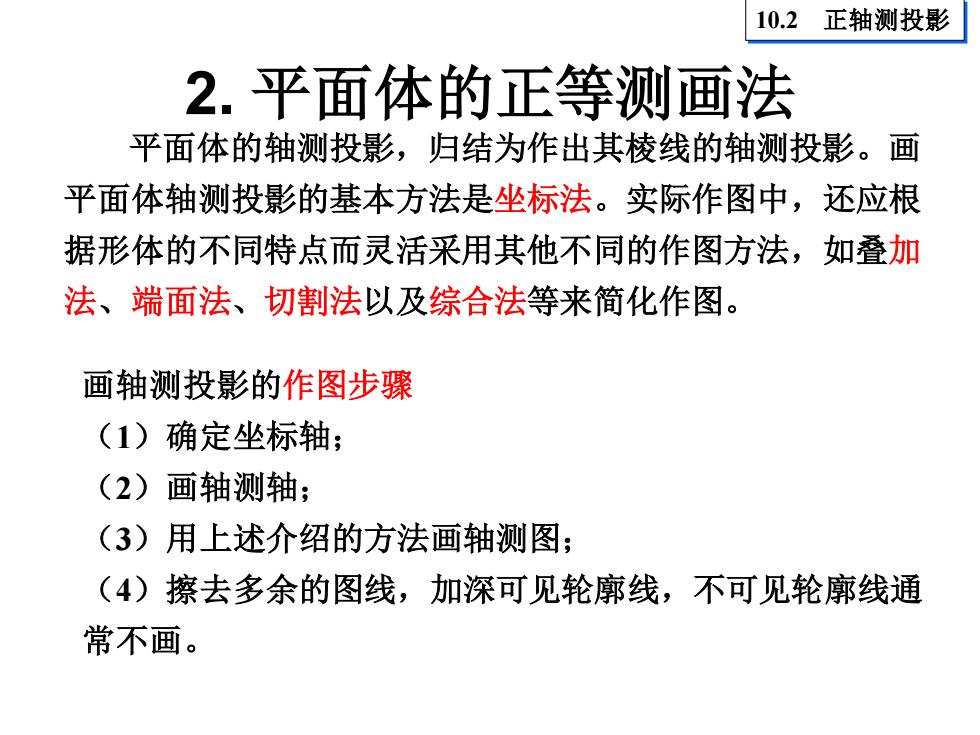

10.2正轴测投影 2.平面体的正等测画法 平面体的轴测投影，归结为作出其棱线的轴测投影。画 平面体轴测投影的基本方法是坐标法。实际作图中，还应根 据形体的不同特点而灵活采用其他不同的作图方法，如叠加 法、端面法、切割法以及综合法等来简化作图。 画轴测投影的作图步骤 (1)确定坐标轴； (2)画轴测轴； (3)用上述介绍的方法画轴测图； (4)擦去多余的图线，加深可见轮廓线，不可见轮廓线通 常不画
2. 平面体的正等测画法 10.2 正轴测投影 画轴测投影的作图步骤 （1）确定坐标轴； （2）画轴测轴； （3）用上述介绍的方法画轴测图； （4）擦去多余的图线，加深可见轮廓线，不可见轮廓线通 常不画。 平面体的轴测投影，归结为作出其棱线的轴测投影。画 平面体轴测投影的基本方法是坐标法。实际作图中，还应根 据形体的不同特点而灵活采用其他不同的作图方法，如叠加 法、端面法、切割法以及综合法等来简化作图

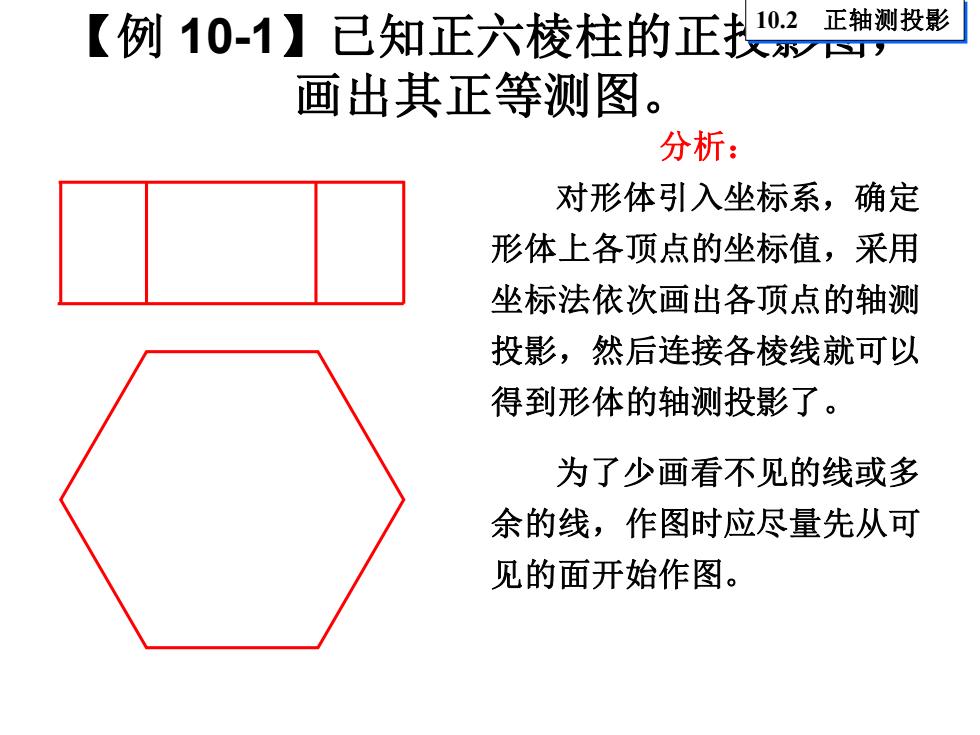

【例10-1】已知正六棱柱的正长3辅 10.2 正轴测投影 画出其正等测图。 分析： 对形体引入坐标系，确定 形体上各顶点的坐标值，采用 坐标法依次画出各顶点的轴测 投影，然后连接各棱线就可以 得到形体的轴测投影了。 为了少画看不见的线或多 余的线，作图时应尽量先从可 见的面开始作图
【例 10-1】已知正六棱柱的正投影图， 画出其正等测图。 10.2 正轴测投影 分析： 对形体引入坐标系，确定 形体上各顶点的坐标值，采用 坐标法依次画出各顶点的轴测 投影，然后连接各棱线就可以 得到形体的轴测投影了。 为了少画看不见的线或多 余的线，作图时应尽量先从可 见的面开始作图

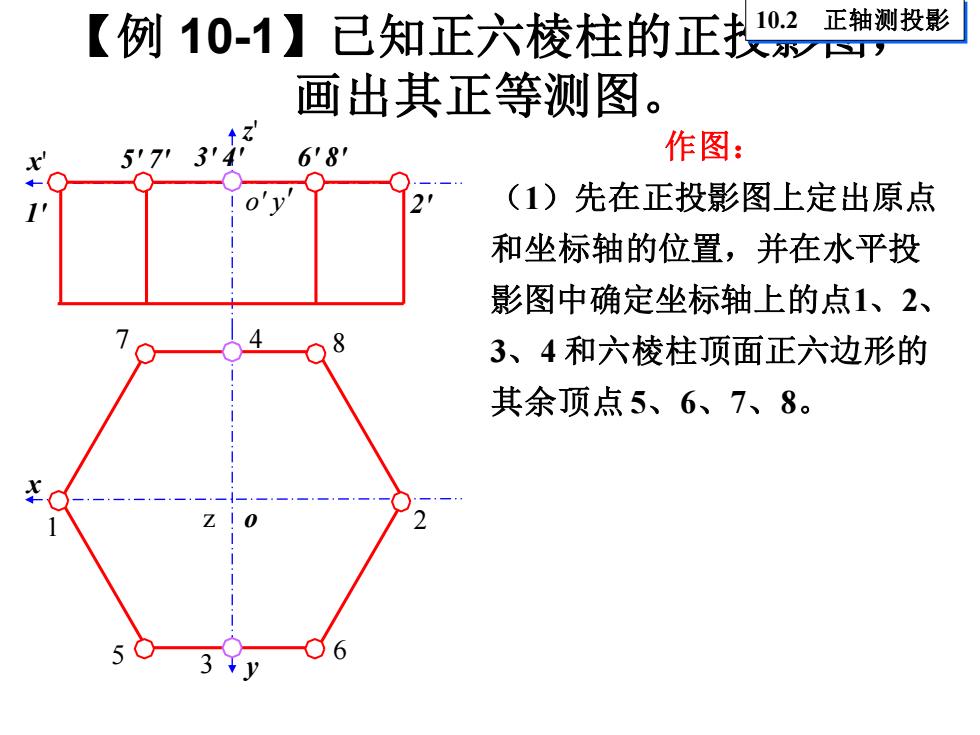

【例10-1】已知正六棱柱的正3轴 10.2正轴测投影 画出其正等测图。 x 5′7 3'4 6'8 作图： 01 (1)先在正投影图上定出原点 和坐标轴的位置，并在水平投 影图中确定坐标轴上的点1、2、 3、4和六棱柱顶面正六边形的 其余顶点5、6、7、8
o' y ' z' x' z o x y 5' 7' 6' 8' 5 6 7 8 【例 10-1】已知正六棱柱的正投影图， 画出其正等测图。 10.2 正轴测投影 1 2 4 3 1' 2' 3' 4' 作图： （1）先在正投影图上定出原点 和坐标轴的位置，并在水平投 影图中确定坐标轴上的点1、2、 3、4 和六棱柱顶面正六边形的 其余顶点 5、6、7、8

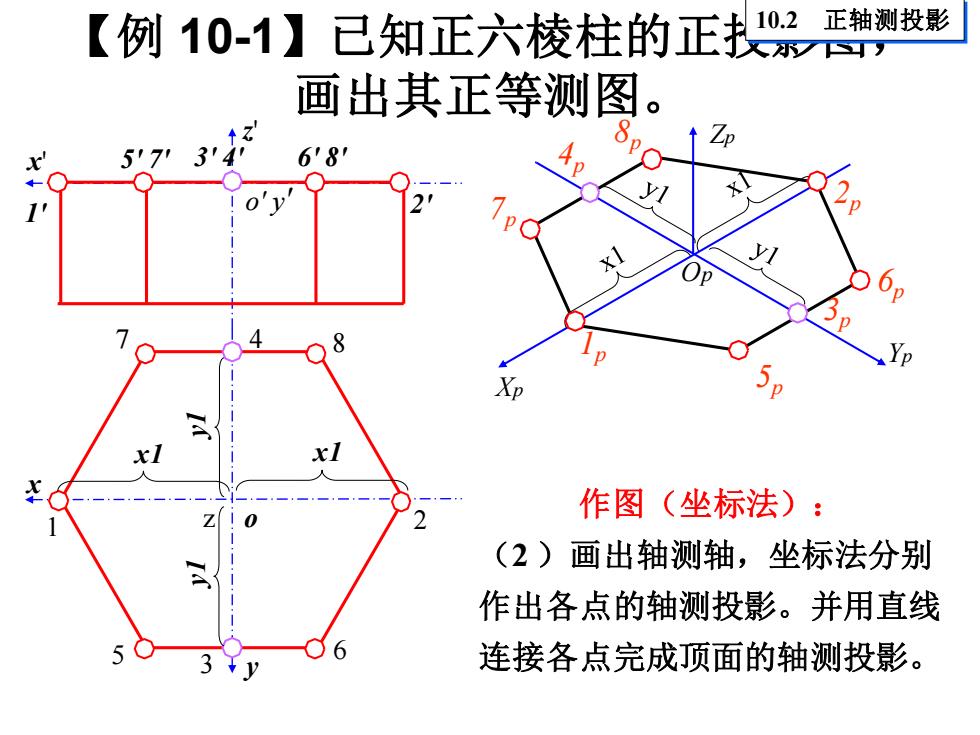

【例10-1】已知正六棱柱的正长3辅 10.2 正轴测投影 画出其正等测图 x 5′73'4 6'8 01 p 作图（坐标法）： (2)画出轴测轴，坐标法分别 作出各点的轴测投影。并用直线 连接各点完成顶面的轴测投影
o' y ' z' x' z o x y 5' 7' 6' 8' 5 6 7 8 【例 10-1】已知正六棱柱的正投影图， 画出其正等测图。 10.2 正轴测投影 1 2 4 3 1' 2' 3' 4' 作图（坐标法）： （2 ）画出轴测轴，坐标法分别 作出各点的轴测投影。并用直线 连接各点完成顶面的轴测投影。 Zp Xp Yp Op x1 x1 1p 2p y1 y1 4p 3p 7p 5p 6p 8p
