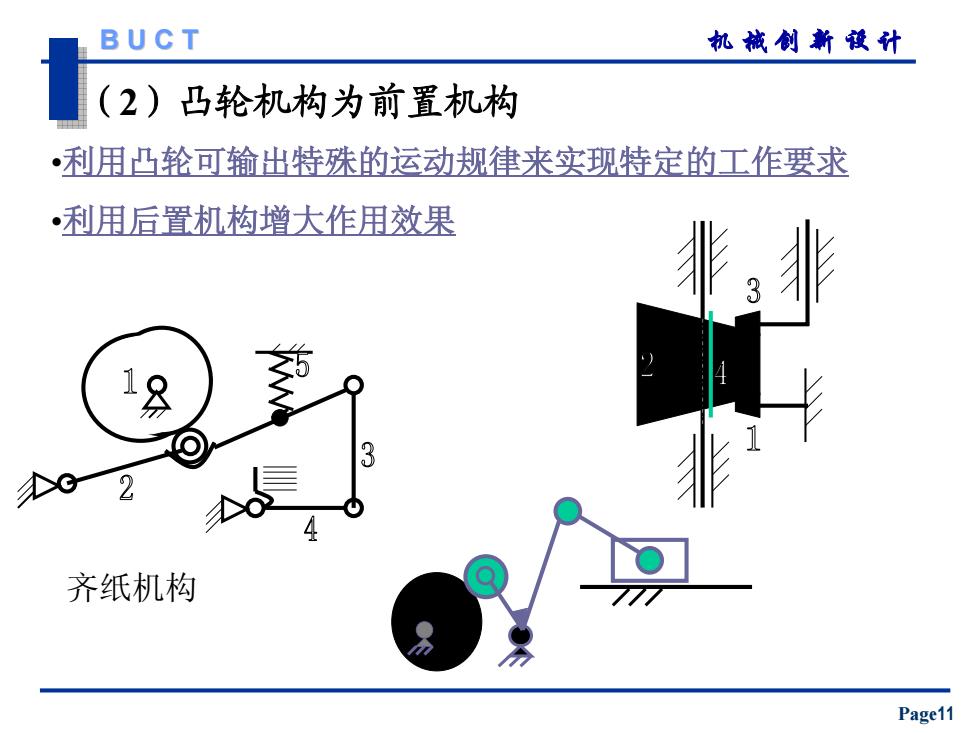

BUCT 机械创新设计 (2)凸轮机构为前置机构 •利用凸轮可输出特殊的运动规律来实现特定的工作要求 •利用后置机构增大作用效果 0 D82 齐纸机构 Page11
机械创新设计 Page11 B U C T B U C T （2）凸轮机构为前置机构 •利用凸轮可输出特殊的运动规律来实现特定的工作要求 •利用后置机构增大作用效果 齐纸机构
BUCT 机械创新葭计 3)齿轮机构为前置机构 ·可利用椭圆齿轮机构的特殊运动规律 工作行程 H 77777 7777777777777 空回行程 Page12
机械创新设计 Page12 B U C T B U C T （3）齿轮机构为前置机构 • 可利用椭圆齿轮机构的特殊运动规律
BUCT 机械创新葭计 777 777 5 3 分 毛纺针梳机导条机构 777 77 Page13
机械创新设计 Page13 B U C T B U C T 毛纺针梳机导条机构

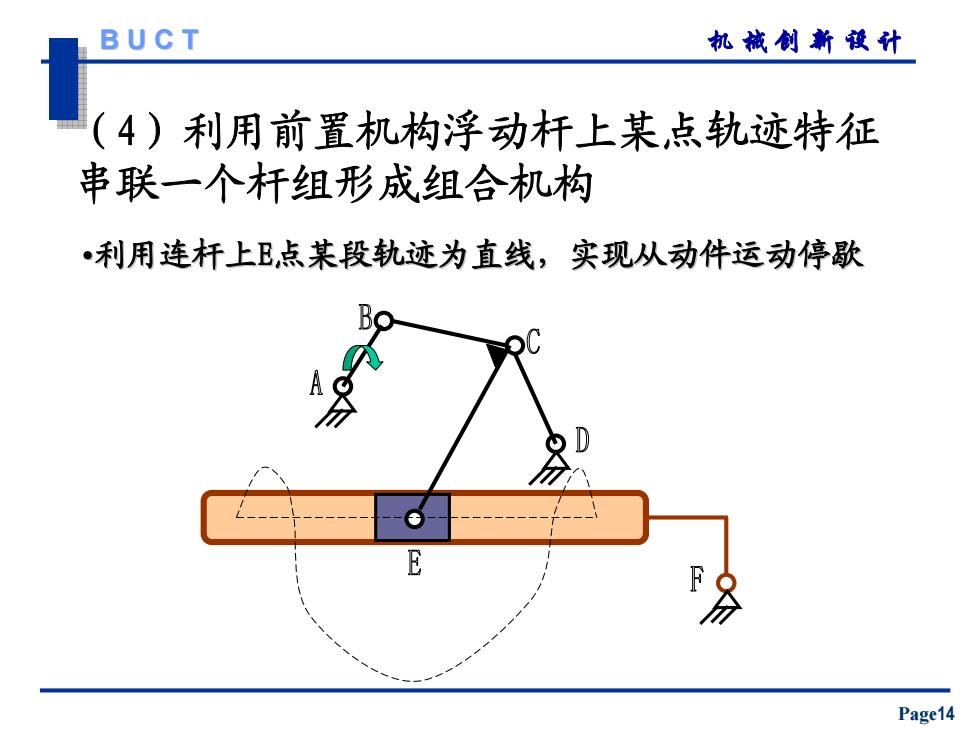

BUCT 机械制新设计 (4)利用前置机构浮动杆上某点轨迹特征 串联一个杆组形成组合机构 •利用连杆上B,点某段轨迹为直线，实现从动件运动停歇 Page14
机械创新设计 Page14 B U C T B U C T （4）利用前置机构浮动杆上某点轨迹特征 串联一个杆组形成组合机构 •利用连杆上E点某段轨迹为直线，实现从动件运动停歇 点某段轨迹为直线，实现从动件运动停歇

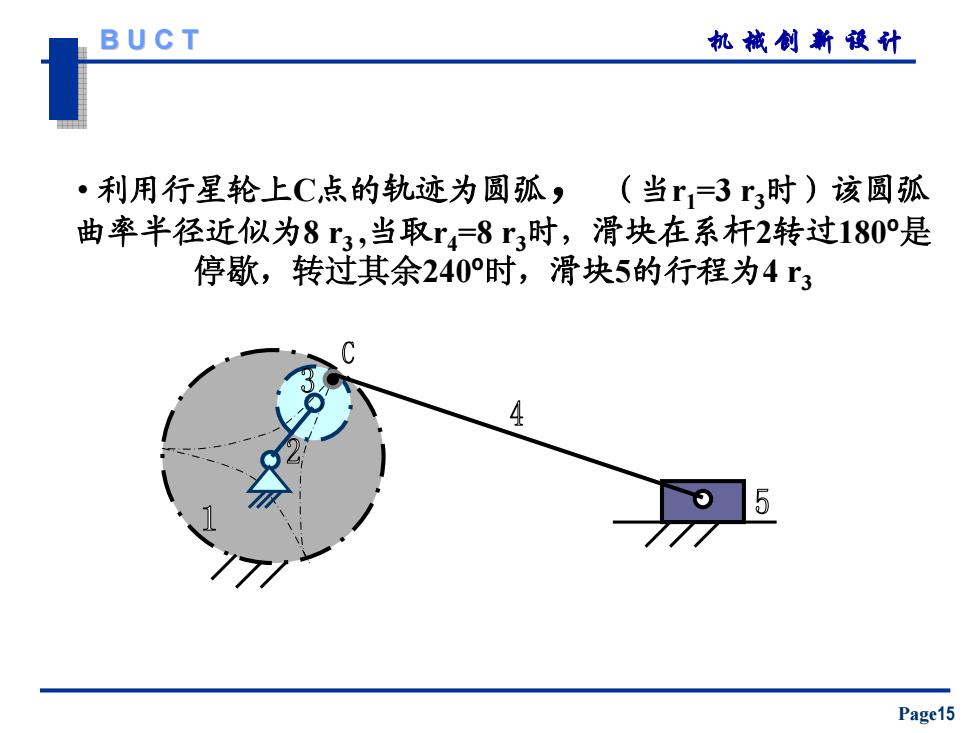

BUCT 机械制新设计 ·利用行星轮上C点的轨迹为圆孤，（当r=3r3时)该圆孤 曲率半径近似为8r3,当取r4=83时，滑块在系杆2转过180°是 停歇，转过其余240时，滑块5的行程为4r3 Page15
机械创新设计 Page15 B U C T B U C T • 利用行星轮上C点的轨迹为圆弧，（当r1=3 r3时）该圆弧 曲率半径近似为8 r3 ,当取r4=8 r3时，滑块在系杆2转过180º是 停歇，转过其余240º时，滑块5的行程为4 r3
