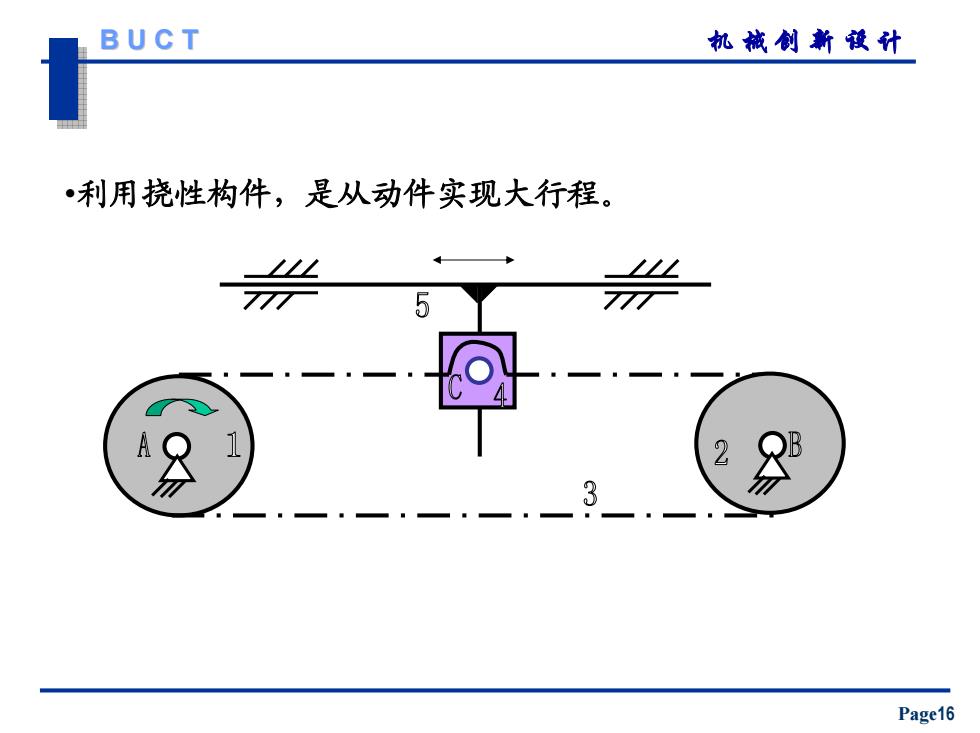

BUCT 机械制新设计 •利用挠性构件，是从动件实现大行程。 777 5 QB Page16
机械创新设计 Page16 B U C T B U C T •利用挠性构件，是从动件实现大行程
BUCT 机械创新设计 4、5、6、7为链轮，其上安装有链，在链上安装有销子。3 为槽轮，其上开有两个槽，当链上的销子进入槽轮的槽中时， 将驱动槽轮转动，否则，槽轮停止运动。这种机构可以实现 180°的分度运动。这是一般槽轮机构无法实现的。这种机构 可以看作是链传动机构与槽轮机构的串联组合而成。 Page17
机械创新设计 Page17 B U C T B U C T 4、5、6、7为链轮，其上安装有链，在链上安装有销子。3 为槽轮，其上开有两个槽，当链上的销子进入槽轮的槽中时， 将驱动槽轮转动，否则，槽轮停止运动。这种机构可以实现 180°的分度运动。这是一般槽轮机构无法实现的。这种机构 可以看作是链传动机构与槽轮机构的串联组合而成
