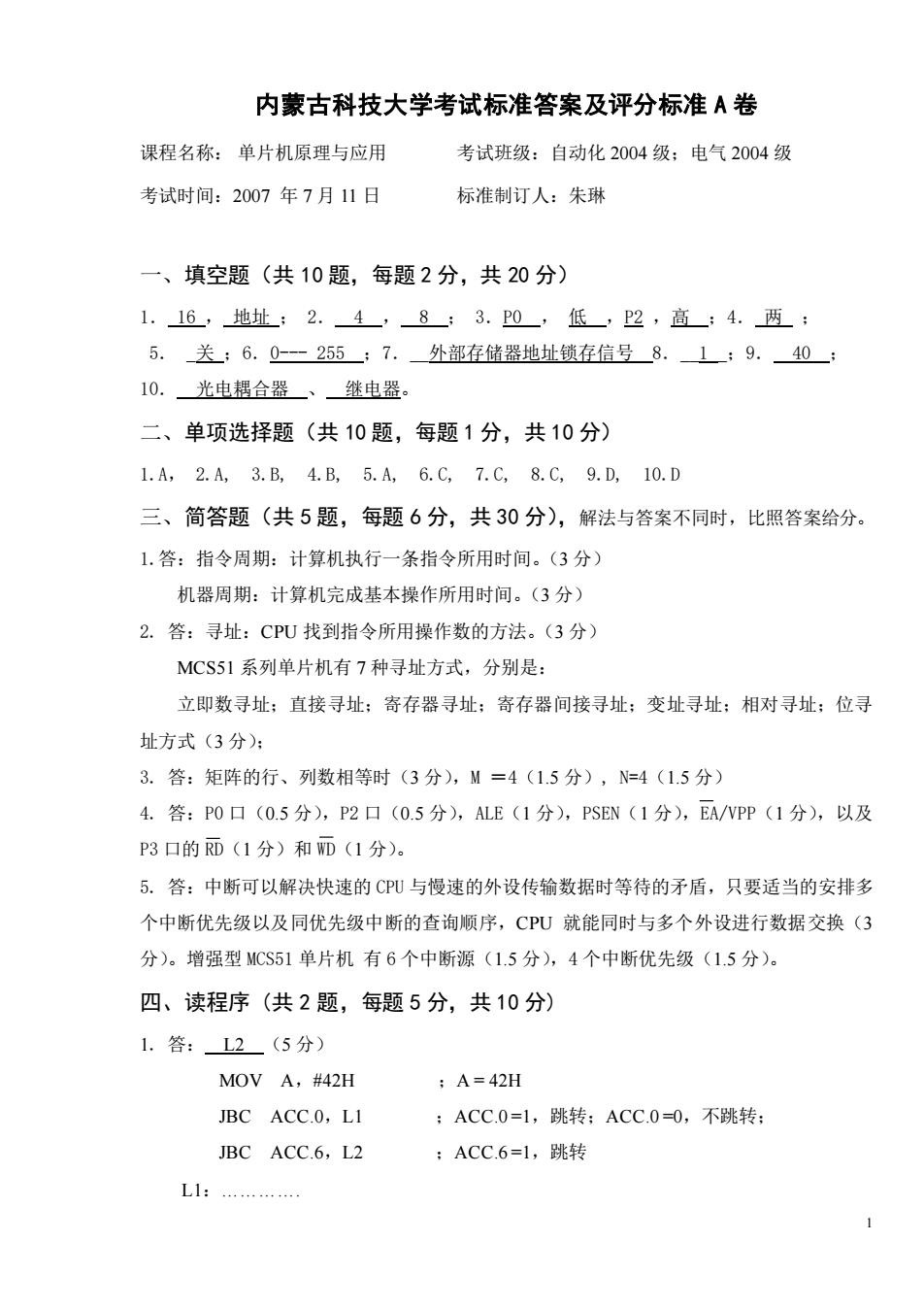

内蒙古科技大学考试标准答案及评分标准A卷课程名称：单片机原理与应用考试班级：自动化2004级；电气2004级标准制订人：朱琳考试时间：2007年7月11日一、填空题（共10题，每题2分，共20分）1.16，地址；2.4，8，3.PO，低，P2，高；4.两；5._关；6.0--255；7.外部存储器地址锁存信号8.1；9.4010.光电耦合器、继电器。二、单项选择题（共10题，每题1分，共10分）1.A，2.A,3.B,4.B,5.A，6.C,7.C,8.C,9.D,10.D三、简答题（共5题，每题6分，共30分），解法与答案不同时，比照答案给分。1.答：指令周期：计算机执行一条指令所用时间。（3分）机器周期：计算机完成基本操作所用时间。（3分）2.答：寻址：CPU找到指令所用操作数的方法。（3分）MCS51系列单片机有7种寻址方式，分别是：立即数寻址；直接寻址；寄存器寻址；寄存器间接寻址；变址寻址；相对寻址；位寻址方式（3分）；3.答：矩阵的行、列数相等时（3分），M=4（1.5分），N=4（1.5分）4.答：PO口（0.5分），P2口（O.5分），ALE（1分），PSEN（1分），EA/VPP（1分），以及P3口的RD（1分）和WD（1分）。5.答：中断可以解决快速的CPU与慢速的外设传输数据时等待的矛盾，只要适当的安排多个中断优先级以及同优先级中断的查询顺序，CPU就能同时与多个外设进行数据交换（3分）。增强型MCS51单片机有6个中断源（1.5分），4个中断优先级（1.5分）。四、读程序（共2题，每题5分，共10分）1.答：L2（5分）MOVA,#42H;A=42HJBCACC.0,L1；ACC.0=1，跳转；ACC.0=0，不跳转；JBC ACC.6, L2；ACC.6=1，跳转Ll......1
1 内蒙古科技大学考试标准答案及评分标准 A 卷 课程名称： 单片机原理与应用 考试班级：自动化 2004 级；电气 2004 级 考试时间：2007 年 7 月 11 日 标准制订人：朱琳 一、填空题（共 10 题，每题 2 分，共 20 分） 1． 16 ， 地址 ； 2． 4 ， 8 ； 3．P0 ， 低 ，P2 ，高 ；4． 两 ； 5． _关_；6．0- 255 ；7．_外部存储器地址锁存信号_8．_1_；9． 40 ； 10． 光电耦合器 、 继电器。 二、单项选择题（共 10 题，每题 1 分，共 10 分） 1.A， 2.A, 3.B, 4.B, 5.A, 6.C, 7.C, 8.C, 9.D, 10.D 三、简答题（共 5 题，每题 6 分，共 30 分），解法与答案不同时，比照答案给分。 1.答：指令周期：计算机执行一条指令所用时间。（3 分） 机器周期：计算机完成基本操作所用时间。（3 分） 2. 答：寻址：CPU 找到指令所用操作数的方法。（3 分） MCS51 系列单片机有 7 种寻址方式，分别是： 立即数寻址；直接寻址；寄存器寻址；寄存器间接寻址；变址寻址；相对寻址；位寻 址方式（3 分）； 3. 答：矩阵的行、列数相等时（3 分），M ＝4（1.5 分）, N=4（1.5 分） 4. 答：P0 口（0.5 分），P2 口（0.5 分），ALE（1 分），PSEN（1 分），EA/VPP（1 分），以及 P3 口的 RD（1 分）和 WD（1 分）。 5. 答：中断可以解决快速的 CPU 与慢速的外设传输数据时等待的矛盾，只要适当的安排多 个中断优先级以及同优先级中断的查询顺序，CPU 就能同时与多个外设进行数据交换（3 分）。增强型 MCS51 单片机 有 6 个中断源（1.5 分），4 个中断优先级（1.5 分）。 四、读程序 (共 2 题，每题 5 分，共 10 分) 1. 答： L2 （5 分） MOV A，#42H ；A = 42H JBC ACC.0，L1 ；ACC.0 =1，跳转；ACC.0 =0，不跳转； JBC ACC.6，L2 ；ACC.6 =1，跳转 L1：

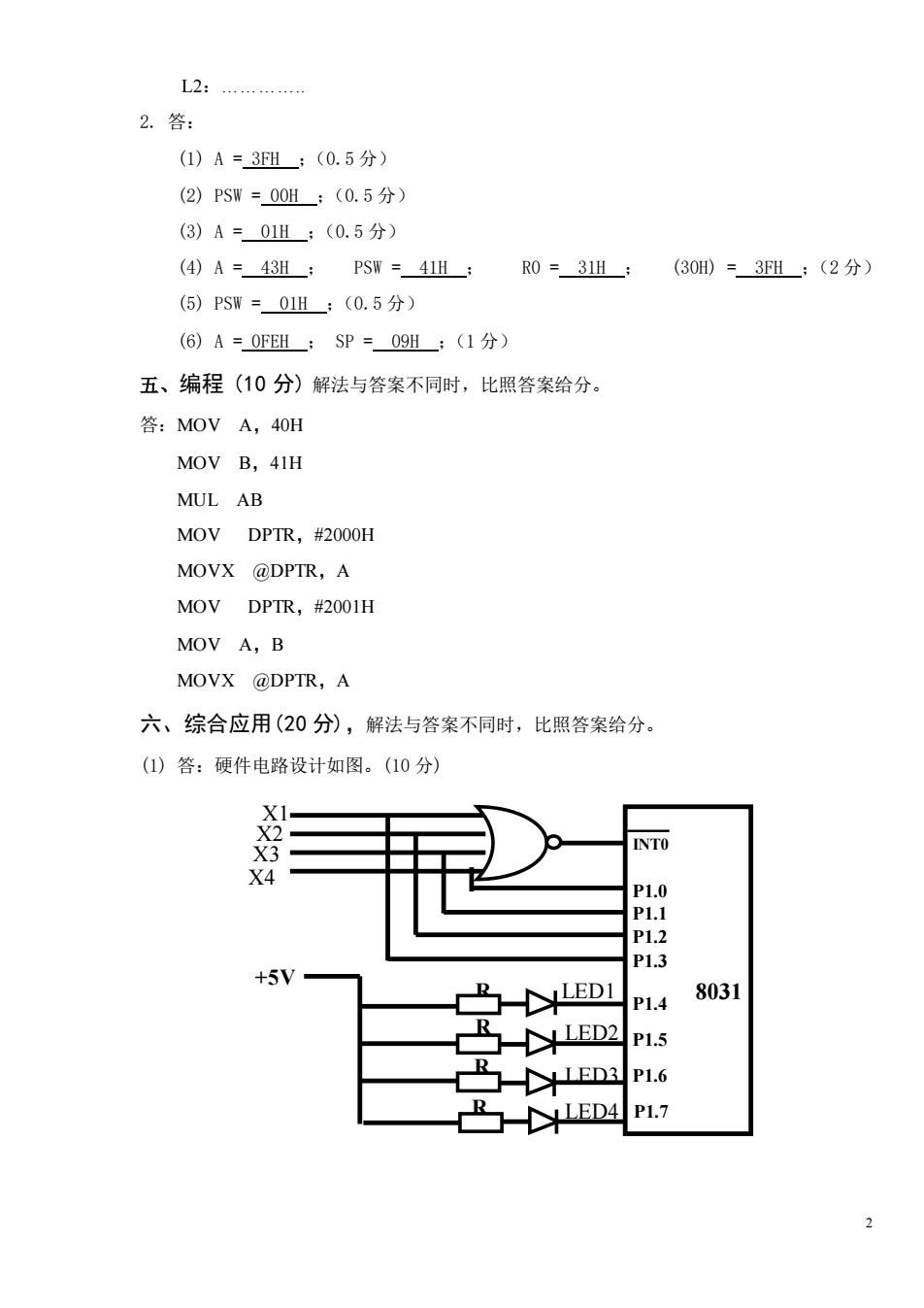

L2:2.答：(1)A=3FH_；（0.5分)(2)PSW=00H_；（0.5分)(3)A=01H_；（0.5分)(4)A=43H;PSW=41H:RO=31H_:(30H）=3FH；（2分）(5)PSW=_01H_：（0.5分）(6) A = OFEH;SP=_09H_；(1分）五、编程（10分）解法与答案不同时，比照答案给分。答：MOVA,40HMOVB, 41HMULABMOVDPTR，#2000HMOVX@DPTR, AMOVDPTR，#2001HA, BMOVMOVX@DPTR, A六、综合应用（20分），解法与答案不同时，比照答案给分。（1）答：硬件电路设计如图。（10分）X1x2INTOX3X4P1.0P1.1P1.2P1.3+5V8031LED1P1.4BVLEP2P1.5RUHVLED3P1.6R-LED4P1.72
2 L2：. 2. 答： (1) A = 3FH ；（0.5 分） (2) PSW = 00H ；（0.5 分） (3) A = 01H ；（0.5 分） (4) A = 43H ； PSW = 41H ； R0 = 31H ； (30H) = 3FH ；（2 分） (5) PSW = 01H ；（0.5 分） (6) A = 0FEH ； SP = 09H ；（1 分） 五、编程 (10 分) 解法与答案不同时，比照答案给分。 答：MOV A，40H MOV B，41H MUL AB MOV DPTR，#2000H MOVX @DPTR，A MOV DPTR，#2001H MOV A，B MOVX @DPTR，A 六、综合应用(20 分)，解法与答案不同时，比照答案给分。 (1) 答：硬件电路设计如图。(10 分) 8031 P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 INT0 X1 X2 X3 X4 R LED1 +5V = LED2 LED3 LED4 R R R

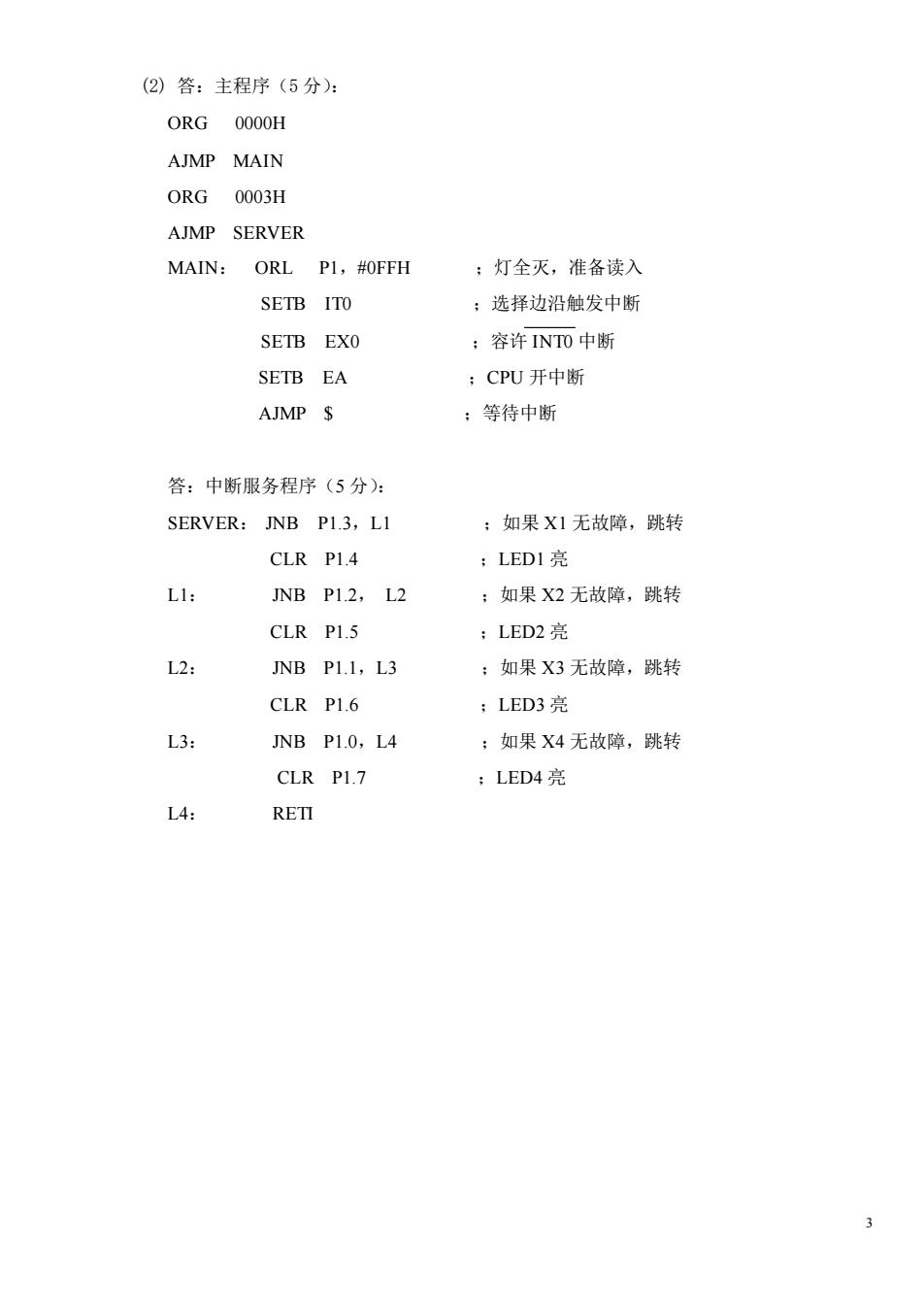

(2）答：主程序（5分）：ORG0000HAJMPMAINORG0003HAJMPSERVERMAIN:ORLP1，#OFFH；灯全灭，准备读入ITO；选择边沿触发中断SETBSETBEXO；容许INTO中断SETBEA；CPU开中断；等待中断AJMP答：中断服务程序（5分）：JNBP1.3,L1；如果X1无故障，跳转SERVER:P1.4；LED1亮CLRL1:JNBP1.2，L2；如果X2无故障，跳转CLRP1.5；LED2亮L2:JNBP1.1,L3；如果X3无故障，跳转；LED3亮CLRP1.6L3:JNBP1.0,L4；如果X4无故障，跳转CLRP1.7；LED4亮L4:RETI3
3 (2) 答：主程序（5 分）： ORG 0000H AJMP MAIN ORG 0003H AJMP SERVER MAIN： ORL P1，#0FFH ；灯全灭，准备读入 SETB IT0 ；选择边沿触发中断 SETB EX0 ；容许 INT0 中断 SETB EA ；CPU 开中断 AJMP $ ；等待中断 答：中断服务程序（5 分）： SERVER： JNB P1.3，L1 ；如果 X1 无故障，跳转 CLR P1.4 ；LED1 亮 L1： JNB P1.2， L2 ；如果 X2 无故障，跳转 CLR P1.5 ；LED2 亮 L2： JNB P1.1，L3 ；如果 X3 无故障，跳转 CLR P1.6 ；LED3 亮 L3： JNB P1.0，L4 ；如果 X4 无故障，跳转 CLR P1.7 ；LED4 亮 L4： RETI
