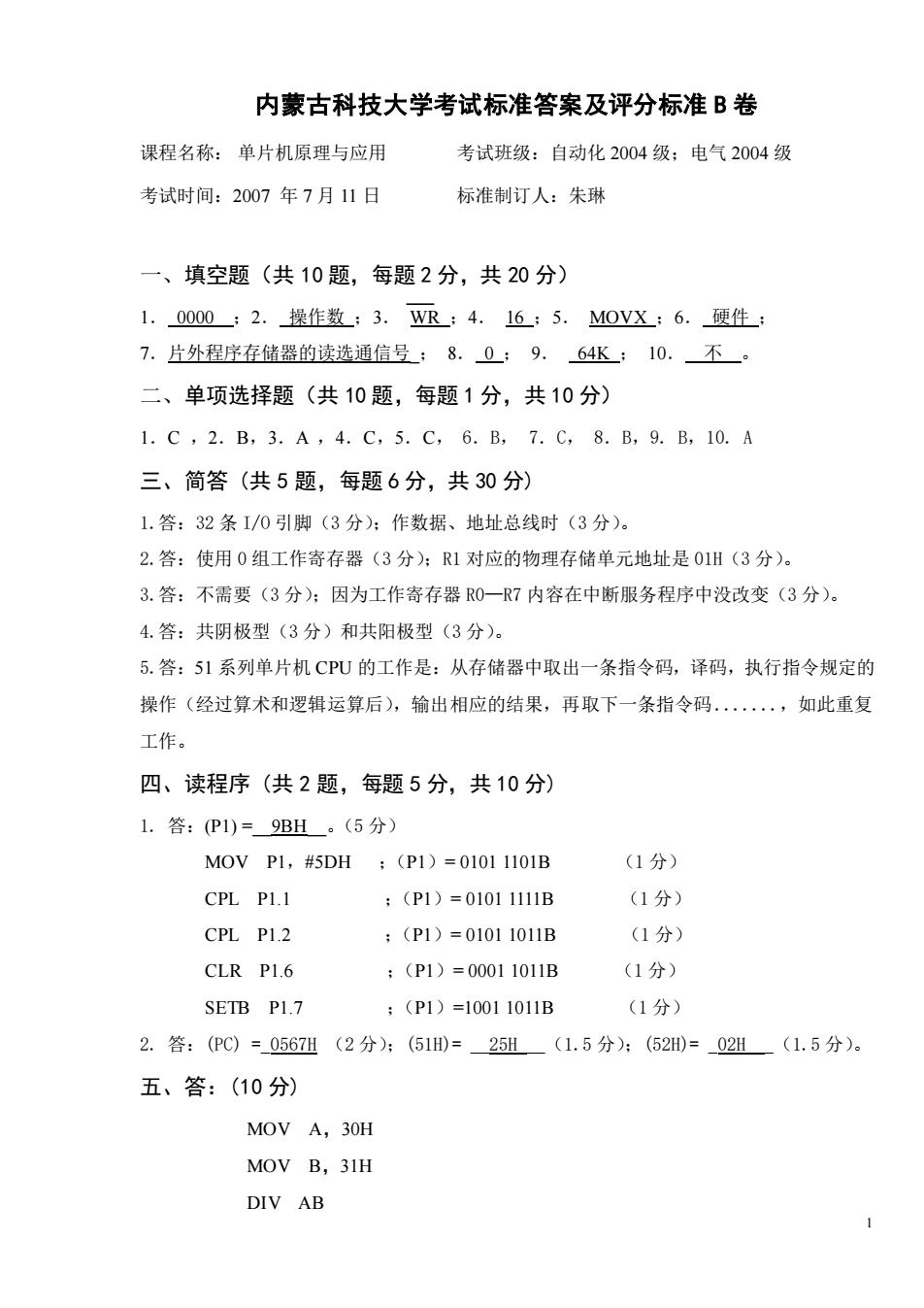

内蒙古科技大学考试标准答案及评分标准B卷考试班级：自动化2004级；电气2004级课程名称：单片机原理与应用考试时间：2007年7月11日标准制订人：朱琳一、填空题（共10题，每题2分，共20分）1.0000：2.操作数；3．WR_；4.16；5．MOVX；6.硬件；7.片外程序存储器的读选通信号：8.0；9.64K；10.不。二、单项选择题（共10题，每题1分，共10分）1.C,2.B,3.A，4.C,5.C,6.B,7.C,8.B,9.B,10.A三、简答（共5题，每题6分，共30分）1.答：32条1/0引脚（3分）；作数据、地址总线时（3分）。2.答：使用0组工作寄存器（3分）；R1对应的物理存储单元地址是01H（3分）。3.答：不需要（3分）；因为工作寄存器RO一R7内容在中断服务程序中没改变（3分）。4.答：共阴极型（3分）和共阳极型（3分）。5.答：51系列单片机CPU的工作是：从存储器中取出一条指令码，译码，执行指令规定的操作（经过算术和逻辑运算后），输出相应的结果，再取下一条指令码.....·，如此重复工作。四、读程序（共2题，每题5分，共10分）1.答：(P1)=9BH_。（5分)MOVP1，#5DH(1分)；（P1)=01011101B(1分）CPL P1.1；（P1)=01011111B(1分）CPLP1.2;(P1)=0101 1011BCLR P1.6(1分）；（P1)=00011011BSETB P1.7(1分）；（P1）=10011011B2.答：(PC）=_0567H（2分)；(51H)=25H（1.5分)；(52H)=_02H（1.5分）。五、答：（10分）MOVA,30HMOV B, 31HDIV AB
1 内蒙古科技大学考试标准答案及评分标准 B 卷 课程名称： 单片机原理与应用 考试班级：自动化 2004 级；电气 2004 级 考试时间：2007 年 7 月 11 日 标准制订人：朱琳 一、填空题（共 10 题，每题 2 分，共 20 分） 1． 0000 ；2． 操作数 ；3． WR ；4． 16 ；5． MOVX ；6． 硬件 ； 7．片外程序存储器的读选通信号_； 8． 0 ； 9． 64K ； 10． 不 。 二、单项选择题（共 10 题，每题 1 分，共 10 分） 1．C ，2．B，3．A ，4．C，5．C， 6．B， 7．C， 8．B，9. B，10. A 三、简答 (共 5 题，每题 6 分，共 30 分) 1.答：32 条 I/O 引脚（3 分）；作数据、地址总线时（3 分）。 2.答：使用 0 组工作寄存器（3 分）；R1 对应的物理存储单元地址是 01H（3 分）。 3.答：不需要（3 分）；因为工作寄存器 R0—R7 内容在中断服务程序中没改变（3 分）。 4.答：共阴极型（3 分）和共阳极型（3 分）。 5.答：51 系列单片机 CPU 的工作是：从存储器中取出一条指令码，译码，执行指令规定的 操作（经过算术和逻辑运算后），输出相应的结果，再取下一条指令码．．．．．．．，如此重复 工作。 四、读程序 (共 2 题，每题 5 分，共 10 分) 1. 答：(P1) =_9BH_。（5 分） MOV P1，#5DH ；（P1）= 0101 1101B （1 分） CPL P1.1 ；（P1）= 0101 1111B （1 分） CPL P1.2 ；（P1）= 0101 1011B （1 分） CLR P1.6 ；（P1）= 0001 1011B （1 分） SETB P1.7 ；（P1）=1001 1011B （1 分） 2. 答：(PC) =_0567H （2 分）；(51H)= _25H _（1.5 分）；(52H)= _02H _（1.5 分）。 五、答：(10 分) MOV A，30H MOV B，31H DIV AB

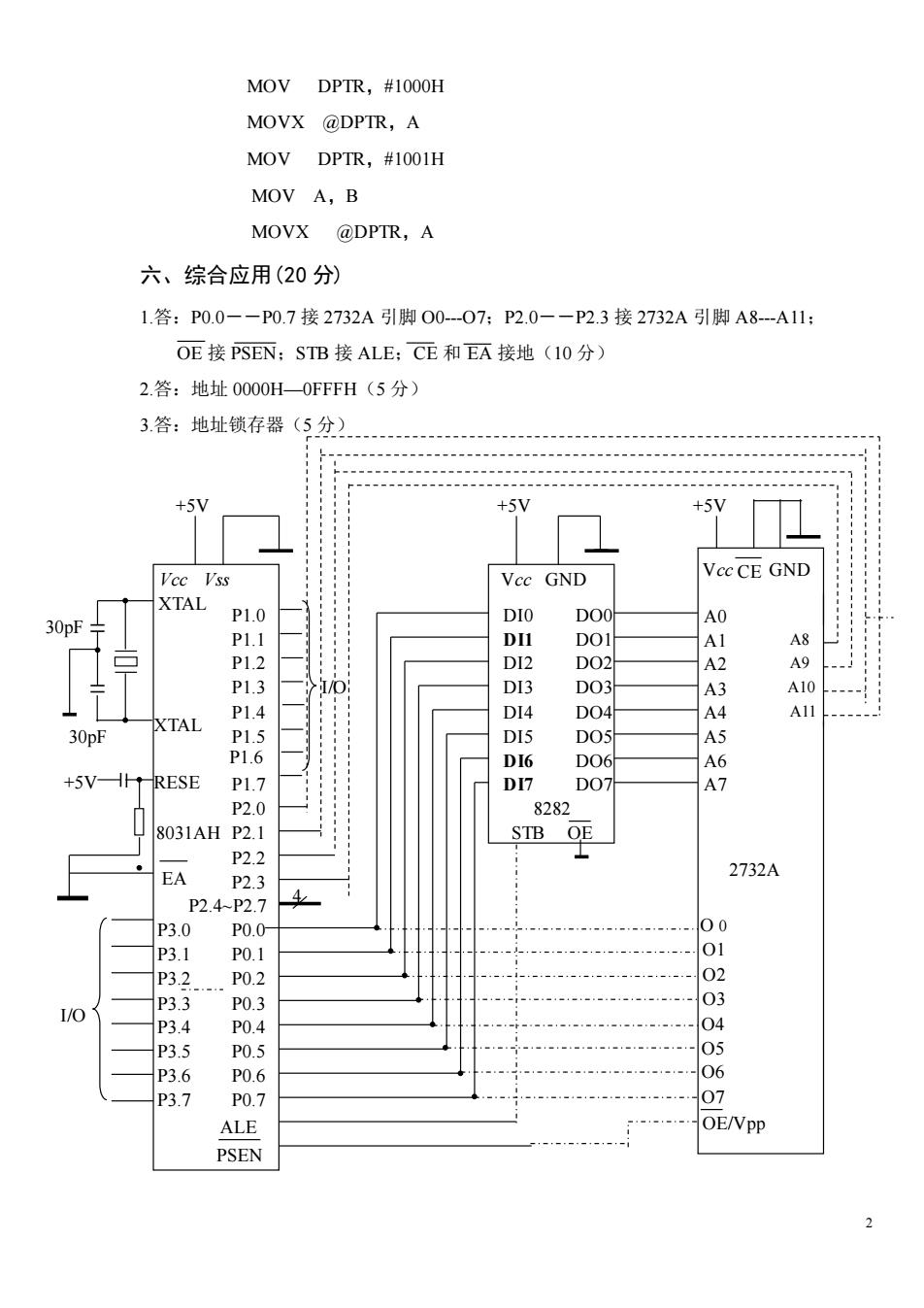

MOVDPTR，#1000HMOVX@DPTR,AMOVDPTR，#1001HMOV A,BMOVX@DPTR,A六、综合应用(20分)1.答：P0.0-P0.7接2732A引脚O0---O7：P2.0-—P2.3接2732A引脚A8---A11OE接PSEN：STB接ALE：CE和EA接地（10分）2答：地址0000H0FFFH（5分）3.答：地址锁存器（5分）+5V+5V+5VVcc CE GNDVccVssVccGNDXTALP1.0DI0DO0AO30pFP1.1DI1DO1A1A8A9P1.2DI2DO2A21/0:A10P1.3DI3DO3A3A4A11P1.4DI4DO4XTALP1.5DI5DO5A530pFP1.6DI6D06A6+5VHRESEA7P1.7DI7DO7P2.08282STBOE8031AH P2.1工P2.22732AEAP2.3P2.4~P2.700P3.0PO.001P3.1P0.102P3.2P0.203P3.3P0.31/004P3.4P0.405P3.5P0.506P3.6P0.607P3.7P0.7OE/VpPALEPSEN2
2 MOV DPTR，#1000H MOVX @DPTR，A MOV DPTR，#1001H MOV A，B MOVX @DPTR，A 六、综合应用(20 分) 1.答：P0.0－－P0.7 接 2732A 引脚 O0-O7；P2.0－－P2.3 接 2732A 引脚 A8-A11； OE 接 PSEN；STB 接 ALE；CE 和 EA 接地（10 分） 2.答：地址 0000H—0FFFH（5 分） 3.答：地址锁存器（5 分） P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 P2.0 P2.1 P2.2 P2.3 P2.4~P2.7 P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 PSEN ALE +5V Vcc Vss XTAL 30pF 1 30pF XTAL 2 RESE T +5V 8031AH EA P3.1 P3.2 P3.3 P3.4 P3.5 P3.6 P3.7 P3.0 I/O Vcc GND DI1 DI2 DI3 DI4 DI5 DI6 DI7 DO1 DO2 DO3 DO4 DO5 DO6 DO7 8282 STB OE A8 A9 A10 A11 Vcc CE A0 O 0 GND A1 A2 A3 A4 A5 A6 DI0 DO0 A7 O1 O2 O3 O4 O5 O6 O7 OE/Vpp 2732A +5V +5V I/O 4
