隔离放大器 隔离放大器包括高性能的运算放大器、调制解调器、信号 耦合变压器、输出运算放大器、滤波器和电源几个部分。输入、 输出和电源都是由变压器隔离的，没有任何电路连接，从而实 现了输入信号、输出信号及电源的隔离。图2.24给出了GF289型 集成隔离放大器的原理图。 增益 100k 4 100k 115V ①YoT 1000 MOD 鸿器 +10V N⑤ 滤波# 15V ⑨ 输入 翰出 增益 釉立供生 独立供电 ① 公共输 #1 #2 115V ±5mA② 同步粒 ⑧入/输出 -15V 独立儿③ 100kHz 校准 直流输入 源输出 电源叛蓝器 输入屏蔽 ①+12.5y 电 +12V 图2.24GF289型集成隔离放大器原理图
隔离放大器 隔离放大器包括高性能的运算放大器、调制解调器、信号 耦合变压器、输出运算放大器、滤波器和电源几个部分。输入、 输出和电源都是由变压器隔离的，没有任何电路连接，从而实 现了输入信号、输出信号及电源的隔离。图2.24给出了GF289型 集成隔离放大器的原理图。 图2.24 GF289型集成隔离放大器原理图

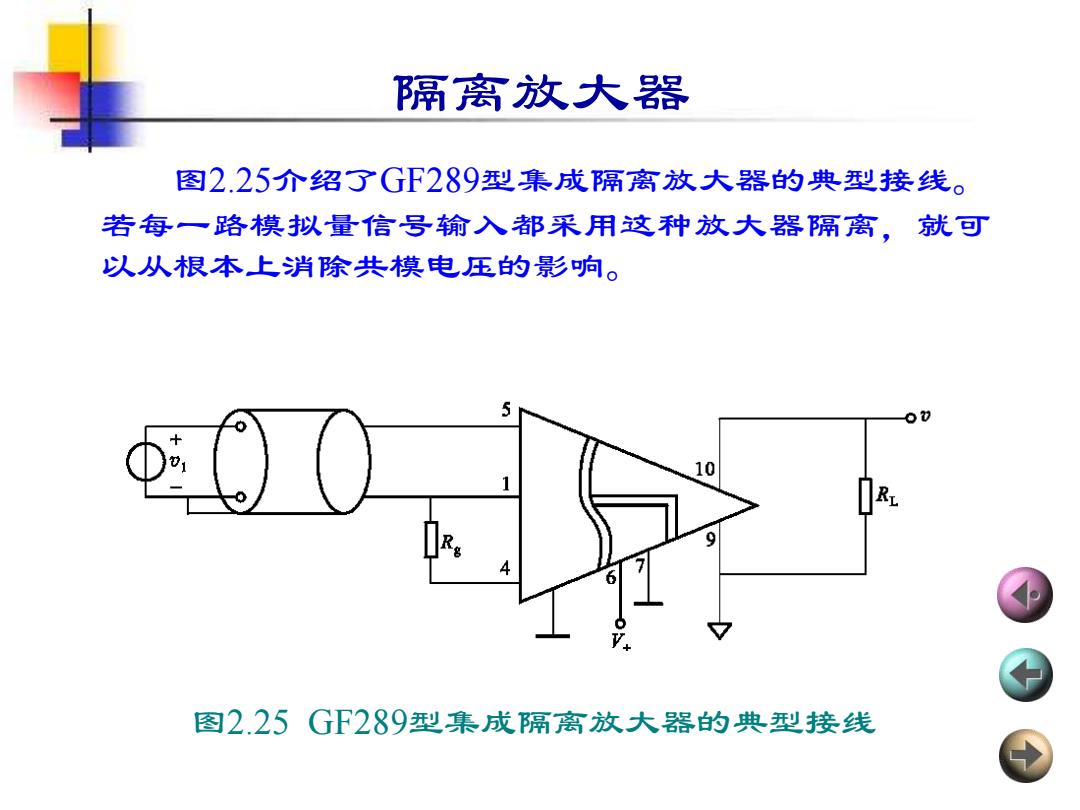

隔离放大器 图2.25介绍了GF289型集成隔离放大器的典型接线。 若每一路模拟量信号输入都采用这种放大器隔离，就可 以从根本上消除共模电压的影响。 00 10 R 4 6 图2.25GF289型集成隔离放大器的典型接线
隔离放大器 图2.25介绍了GF289型集成隔离放大器的典型接线。 若每一路模拟量信号输入都采用这种放大器隔离，就可 以从根本上消除共模电压的影响。 图2.25 GF289型集成隔离放大器的典型接线

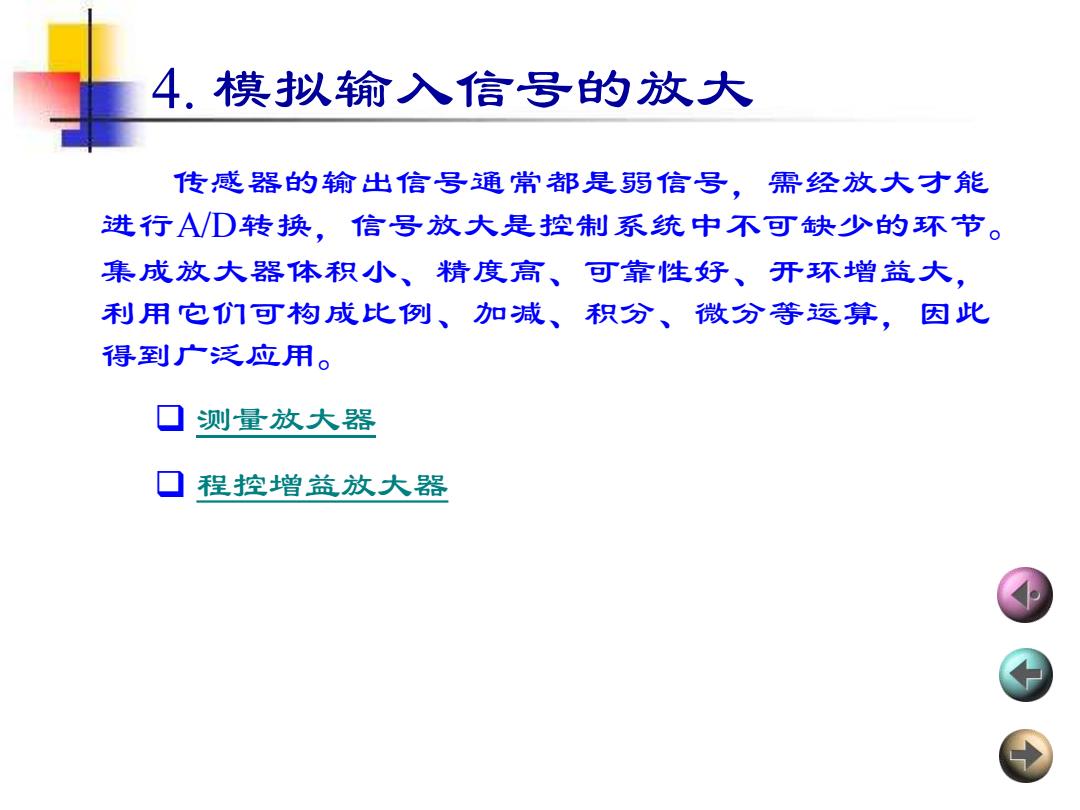

4,模拟输入信号的放大 传感器的输出信号通常都是弱信号，需经放大才能 进行AD转换，信号放大是控制系统中不可缺少的环节。 集成放大器体积小、精度高、可靠性好、开环增益大， 利用它们可构成比例、加减、积分、微分等运算，因此 得到广泛应用。 测量放大器 口程控增益放大器
4. 模拟输入信号的放大 传感器的输出信号通常都是弱信号，需经放大才能 进行A/D转换，信号放大是控制系统中不可缺少的环节。 集成放大器体积小、精度高、可靠性好、开环增益大， 利用它们可构成比例、加减、积分、微分等运算，因此 得到广泛应用。 ❑ 测量放大器 ❑ 程控增益放大器
