1,交流电源系统 交流电源通常和电网相连接，然而，工业 现场的电网所接负载极其复杂，导致电网出现 浪涌、尖峰、过压、欠压等现象，给计算机控 制系统的运行带来了严重的干扰，甚至会使系 统无法正常工作。因此，除按需要设计、计算 有关交流电源系统的电路和参数外，还要考虑 交流电源的净化问题
1.交流电源系统 交流电源通常和电网相连接，然而，工业 现场的电网所接负载极其复杂，导致电网出现 浪涌、尖峰、过压、欠压等现象，给计算机控 制系统的运行带来了严重的干扰，甚至会使系 统无法正常工作。因此，除按需要设计、计算 有关交流电源系统的电路和参数外，还要考虑 交流电源的净化问题
2,直流稳压电源没计 在计算机控制系统中，不同的场合需要用到不同电 压等级的直流稳压电源供电，如士5V、士12V、±15V、 18V和24V,等等。下面，介绍一下直流稳压电源的一般 设计方法。 直流稳压电源可以采用分立元件设计，但更多的采 用集成稳压器来设计。集成稳压器具有体积小、可靠性 高、成本低、使用方便等优点。 口几种常用的集成稳压器
2.直流稳压电源设计 在计算机控制系统中，不同的场合需要用到不同电 压等级的直流稳压电源供电，如±5V、±12V、±15V、 18V和24V，等等。下面，介绍一下直流稳压电源的一般 设计方法。 直流稳压电源可以采用分立元件设计，但更多的采 用集成稳压器来设计。集成稳压器具有体积小、可靠性 高、成本低、使用方便等优点。 ❑ 几种常用的集成稳压器
几种常见的集成稳压器 √三端输出电压固定式集成稳压器 口W门800系列三端固定式正输出集成稳压器 口 W门900系列三端固定式负输出集成稳压器 三端输出电压可调式集成稳压器
几种常见的集成稳压器 ✓ 三端输出电压固定式集成稳压器 ❑ W7800系列三端固定式正输出集成稳压器 ❑ W7900系列三端固定式负输出集成稳压器 ✓ 三端输出电压可调式集成稳压器
W7800系列三端固定式正输出 集成稳压器 该系列器件只有输入端1、输出端2和公共端3。其 外形、管脚和接法见图2.36。使用时需在输入端和输出 端与公共端之间各并联一个电容。C是输入滤波电容， 一般为0.33uF,用来改善纹波和抑制高频干扰。C,是输 出电容，一般为0.1uF,用于改善负载的瞬态响应。根据 需要可以附加其他的输入滤波电容和输出电容。 1-输入端 1-输入端 W78XX 2-输出端 2-输出端 3-公共端 3-公共端 03&+ F 金属封装 塑料封装 (a)外形 b)接线图 图2.36W7800系列集成稳压器

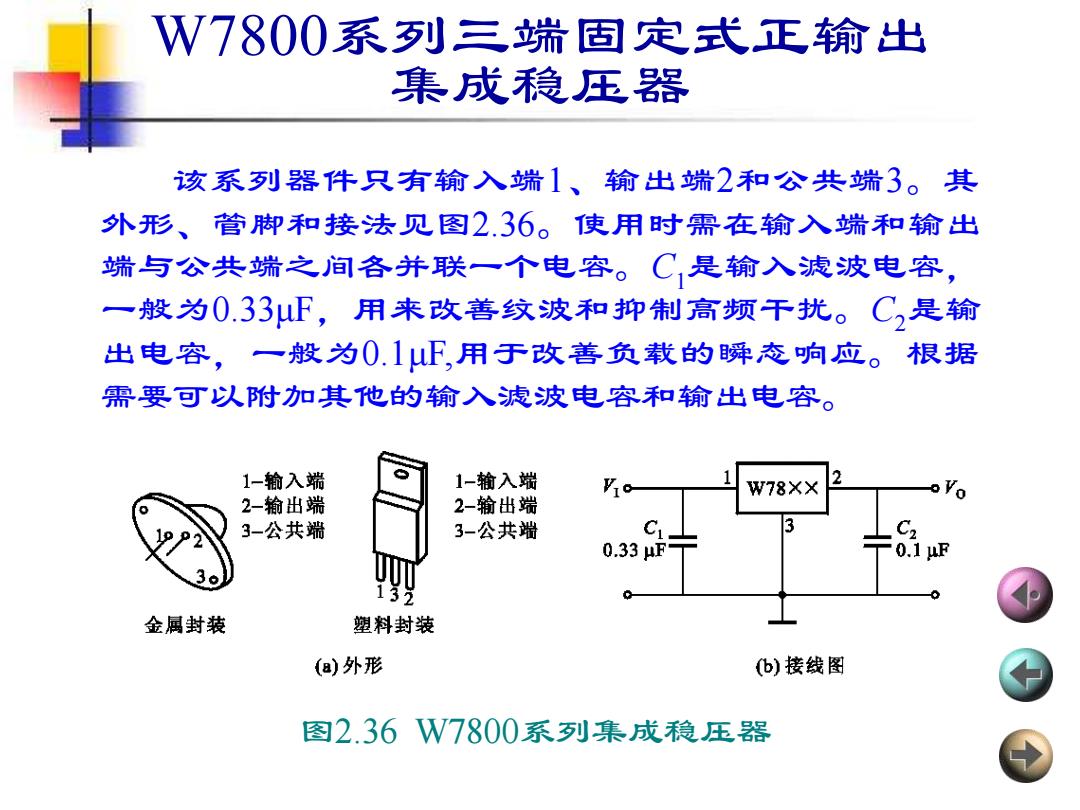

W7800系列三端固定式正输出 集成稳压器 该系列器件只有输入端1、输出端2和公共端3。其 外形、管脚和接法见图2.36。使用时需在输入端和输出 端与公共端之间各并联一个电容。C1是输入滤波电容， 一般为0.33μF，用来改善纹波和抑制高频干扰。C2是输 出电容，一般为0.1μF,用于改善负载的瞬态响应。根据 需要可以附加其他的输入滤波电容和输出电容。 图2.36 W7800系列集成稳压器
