精密电流源 AD584外接少量的元件可构成能提供小电流的电流源，应用电 路见图2.46。图中R为精密电阻，其两端电压被运算放大器AD547 保持在2.5V,所提供电流为2.5VRc,此电路能提供低到毫安、微 安级的稳定电流。 +V AD584 2.5V Rc 4 抽头 公共端 AD547 h=25v风 图2.46AD584构成的精密电流源
精密电流源 AD584外接少量的元件可构成能提供小电流的电流源，应用电 路见图2.46。图中RC为精密电阻，其两端电压被运算放大器AD547 保持在2.5V，所提供电流为2.5V/RC，此电路能提供低到毫安、微 安级的稳定电流。 图2.46 AD584构成的精密电流源
精密电流源 若需要能提供较大电流的电流源，可使用图2.47提 供的电路。 V>15V 4702 2N6040 +Vs 0.1F AD584 1 4A时 +10V 4 公共端 图2.47可提供大电流的精密电流源
精密电流源 若需要能提供较大电流的电流源，可使用图2.47提 供的电路。 图2.47 可提供大电流的精密电流源
士5V电压跟踪基准 使用图2.48所示的电路可以提供士5V电压跟踪基准。 +y 8 10V抽头 0+5V AD584 Q+Vs 5V抽头 AD547 o-5V 公共端 o-Vs 图2.48±5V电压跟踪基淮
5V电压跟踪基准 使用图2.48所示的电路可以提供5V电压跟踪基准。 图2.48 5V电压跟踪基准

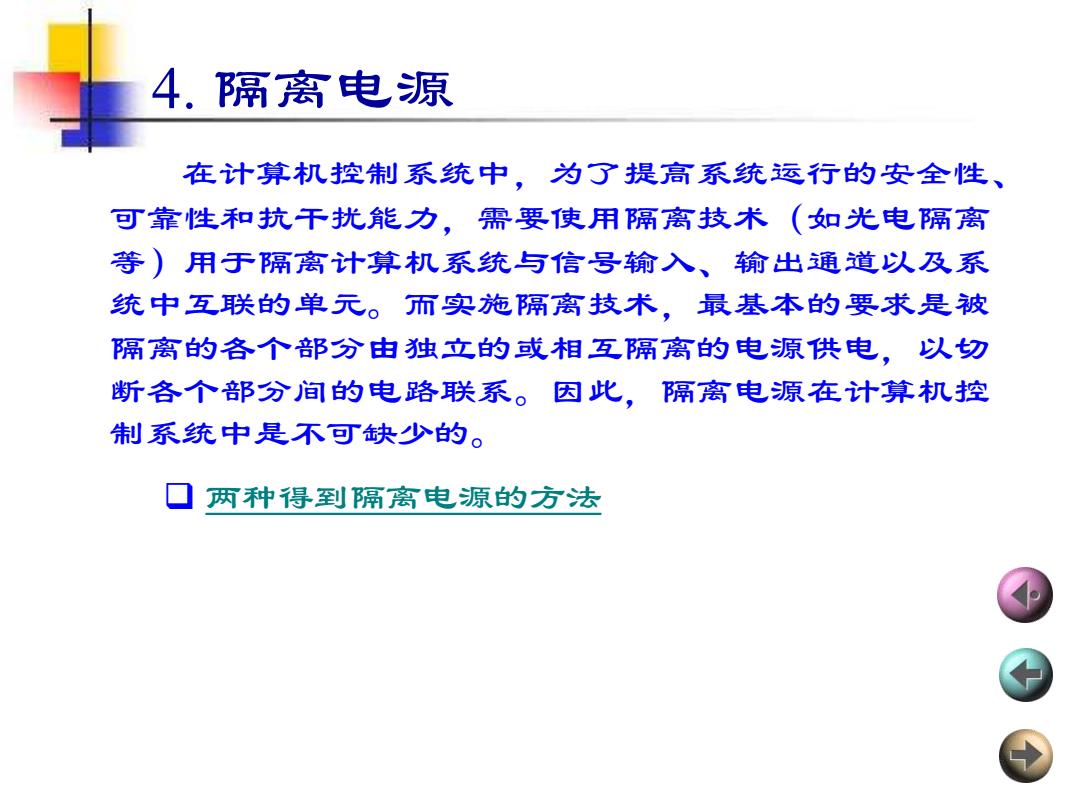

4,隔离电源 在计算机控制系统中，为了提高系统运行的安全性、 可靠性和抗干扰能力，需要使用隔离技术（如光电隔离 等)用于隔离计算机系统与信号输入、输出通道以及系 统中互联的单元。而实施隔离技术，最基本的要求是被 隔离的各个部分由独立的或相互隔离的电源供电，以切 断各个部分间的电路联系。因此，隔离电源在计算机控 制系统中是不可缺少的。 两种得到隔离电源的方法
4. 隔离电源 在计算机控制系统中，为了提高系统运行的安全性、 可靠性和抗干扰能力，需要使用隔离技术（如光电隔离 等）用于隔离计算机系统与信号输入、输出通道以及系 统中互联的单元。而实施隔离技术，最基本的要求是被 隔离的各个部分由独立的或相互隔离的电源供电，以切 断各个部分间的电路联系。因此，隔离电源在计算机控 制系统中是不可缺少的。 ❑ 两种得到隔离电源的方法

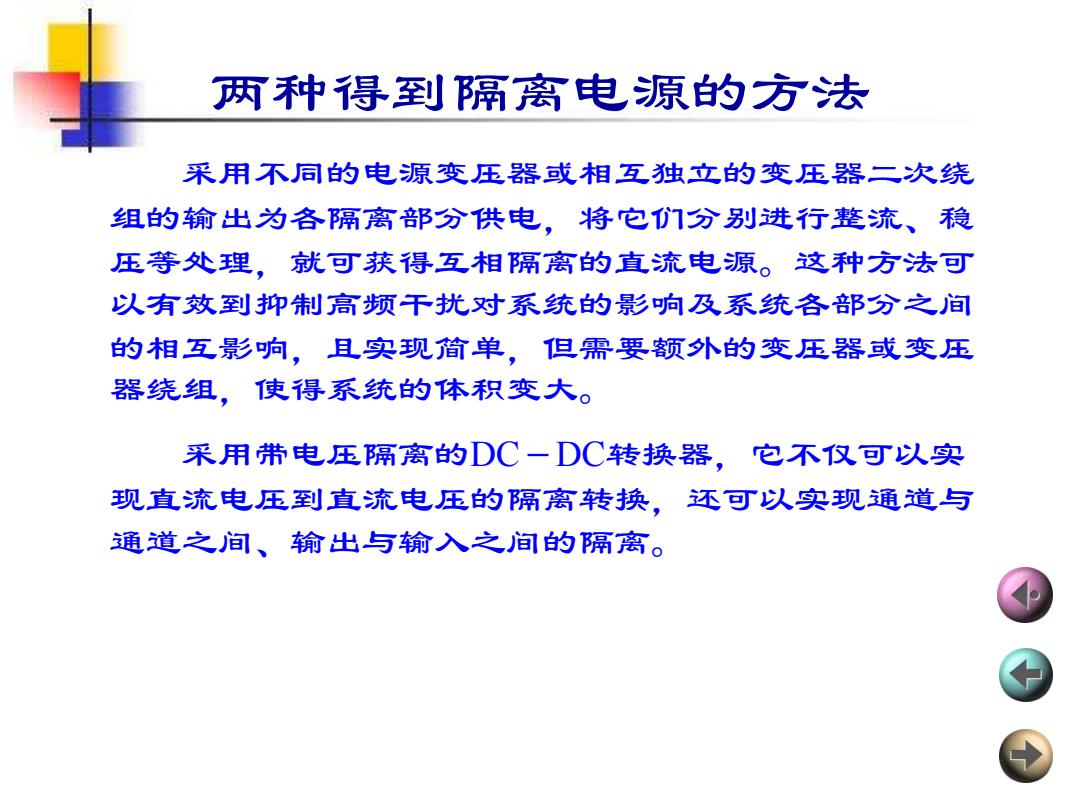

两种得到隔离电源的方法 采用不同的电源变压器或相互独立的变压器二次绕 组的输出为各隔离部分供电，将它们分别进行整流、稳 压等处理，就可获得互相隔离的直流电源。这种方法可 以有效到抑制高频干扰系统的影响及系统各都分之间 的相互影响，且实现简单，但需要额外的变压器或变压 器绕组，使得系统的体积变大。 采用带电压隔离的DC一DC转换器，它不仅可以实 现直流电压到直流电压的隔离转换，还可以实现通道与 通道之间、输出与输入之间的隔离
两种得到隔离电源的方法 采用不同的电源变压器或相互独立的变压器二次绕 组的输出为各隔离部分供电，将它们分别进行整流、稳 压等处理，就可获得互相隔离的直流电源。这种方法可 以有效到抑制高频干扰对系统的影响及系统各部分之间 的相互影响，且实现简单，但需要额外的变压器或变压 器绕组，使得系统的体积变大。 采用带电压隔离的DC－DC转换器，它不仅可以实 现直流电压到直流电压的隔离转换，还可以实现通道与 通道之间、输出与输入之间的隔离
