第7章 液压基本回路 7.1.4增压回路 标准视频演示 P2=P1A1/A2 X“ b) 标准视频演示 a) b) 图7-4a)单作用增压器的增压回路b)双作用增压器的增在国路 11 本章主页 本章目录 上一页 下一页 后退 退出
第7章 液压基本回路 11 7.1.4 增压回路 图7-4a)单作用增压器的增压回路 b)双作用增压器的增压回路 a) b)
第7章 液压基本回路 7.1.5平衡回路 a) 标准视频演示 空 b) 标准视频演示 XK 正X心 标准视频演示 a 图7-5a)采用单向顺序阀的平衡回路b)采用液控单向阀的平衡回路 ©)采用远控平衡阀的平衡回路 12 本章主页 本章日录 上一页 下一页 后退 退出
第7章 液压基本回路 12 7.1.5 平衡回路 图7-5a)采用单向顺序阀的平衡回路 b)采用液控单向阀的平衡回路 c)采用远控平衡阀的平衡回路 a) b) c)

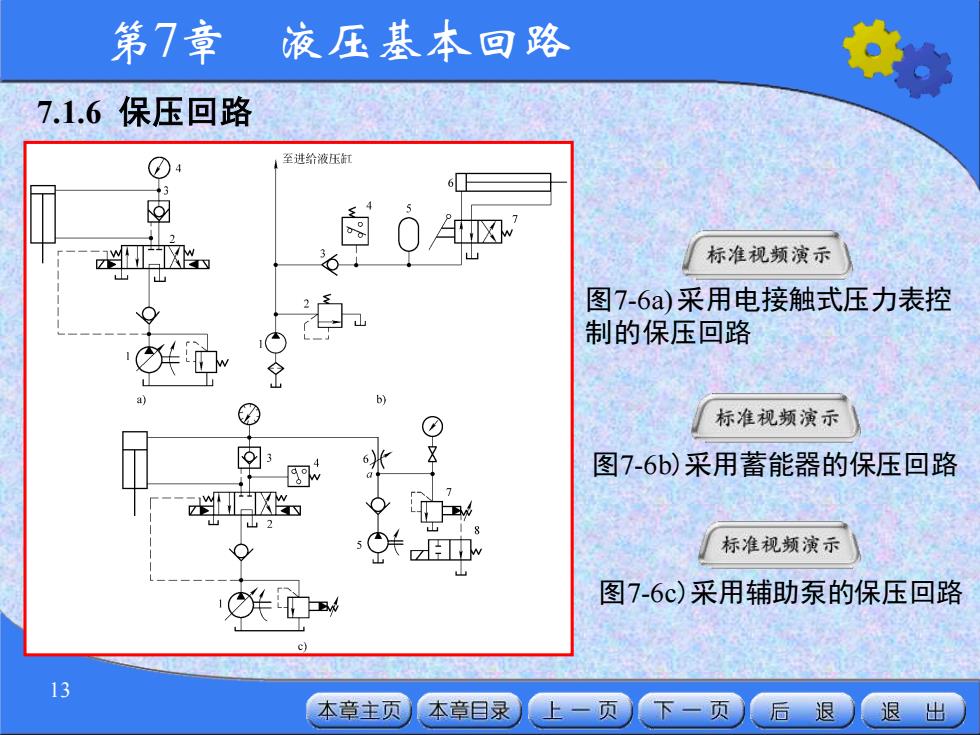

第7章 液压基本回路 7.1.6保压回路 至进给液压缸 ☒ 色0 标准视频演示 图7-6a)采用电接触式压力表控 ￥可 G 制的保压回路 标准视频演示 6) 图7-66)采用蓄能器的保压回路 标准视频演示 华 图7-6c)采用辅助泵的保压回路 c) 13 本章主页 本章目录 上一页 下一页 、后退 退出
第7章 液压基本回路 13 7.1.6 保压回路 图7-6a) 采用电接触式压力表控 制的保压回路 图7-6b)采用蓄能器的保压回路 图7-6c)采用辅助泵的保压回路
第7章 液压基本回路 7.2速意控制回路 7.2.1 速度调节与控制原理 7.2.2定量泵节流调速回路 7.2.3容积调速回路 7.2.4快速运动回路 7.2.5速度换接回路 14 本章主页 本章日录 上一页 下一页后退退出
第7章 液压基本回路 14 7.2 速度控制回路 7.2.1 速度调节与控制原理 7.2.2 定量泵节流调速回路 7.2.3 容积调速回路 7.2.4 快速运动回路 7.2.5 速度换接回路
第7章液压基本回路 7.2速度控制回路 7.2.1速度调节与控制原理 在液压传动装置中执行元件主要是液压缸和液压马达，其工作速 度或转速与输入流量及其几何参数有关。在不考虑油液压缩性和泄漏 的情况下： 液压缸的速度： v=g/A 液压马达的转速： n=q/Vu 由上面两式可知，对于液压缸来说，只能用改变输入液压缸流量 的办法来调速。对变量液压马达，既可用改变输入流量的办法来调速， 也可用改变马达排量的办法来调速。 15 本章主页 本章目录 上一页 下一页 、后退 退出
第7章 液压基本回路 15 7.2 速度控制回路 7.2.1 速度调节与控制原理 在液压传动装置中执行元件主要是液压缸和液压马达，其工作速 度或转速与输入流量及其几何参数有关。在不考虑油液压缩性和泄漏 的情况下： 液压缸的速度： v = q / A 液压马达的转速： n q V = / M 由上面两式可知，对于液压缸来说，只能用改变输入液压缸流量 的办法来调速。对变量液压马达，既可用改变输入流量的办法来调速， 也可用改变马达排量的办法来调速
