第3章液压泵 妆 章节目录 3.1液压泵 3.2 柱塞泵只 3.3 叶片泵 3.4齿轮泵只 本章主页 本章目录 上-页下一页后退退出
第3章 液 压 泵 1 章 节 目 录 3.1 液压泵 3.2 柱塞泵 3.3 叶片泵 3.4 齿轮泵
第3章液压泵 3.1液压泵 3.1.1液压泵的基本工作原理只 3.1.2液压泵的主要性能参数 3.1.3液压泵的特性曲线 3.1.4液压泵的分类 3.1.5液压泵的图形符号 2 本章主页本章目录 上一页 下一页后退退出
第3章 液 压 泵 2 3.1 液压泵 3.1.1 液压泵的基本工作原理 3.1.2 液压泵的主要性能参数 3.1.3 液压泵的特性曲线 3.1.4 液压泵的分类 3.1.5 液压泵的图形符号
第3章液压泵 31浪在泵 液压泵是一种能量转换装置，它将机械能转换为液压能，是液压传 动系统中的动力元件，为系统提供压力油。 3.1.1液压泵的基本工作原理 标准视频演示 图3付容积式（单柱塞泵）的工作原理图 2 本章主页 本章目录 上一页 下一页 后退●退出
第3章 液 压 泵 3 3.1 液 压 泵 3.1.1 液压泵的基本工作原理 液压泵是一种能量转换装置，它将机械能转换为液压能，是液压传 动系统中的动力元件，为系统提供压力油。 图3-1 容积式（单柱塞泵）的工作原理图

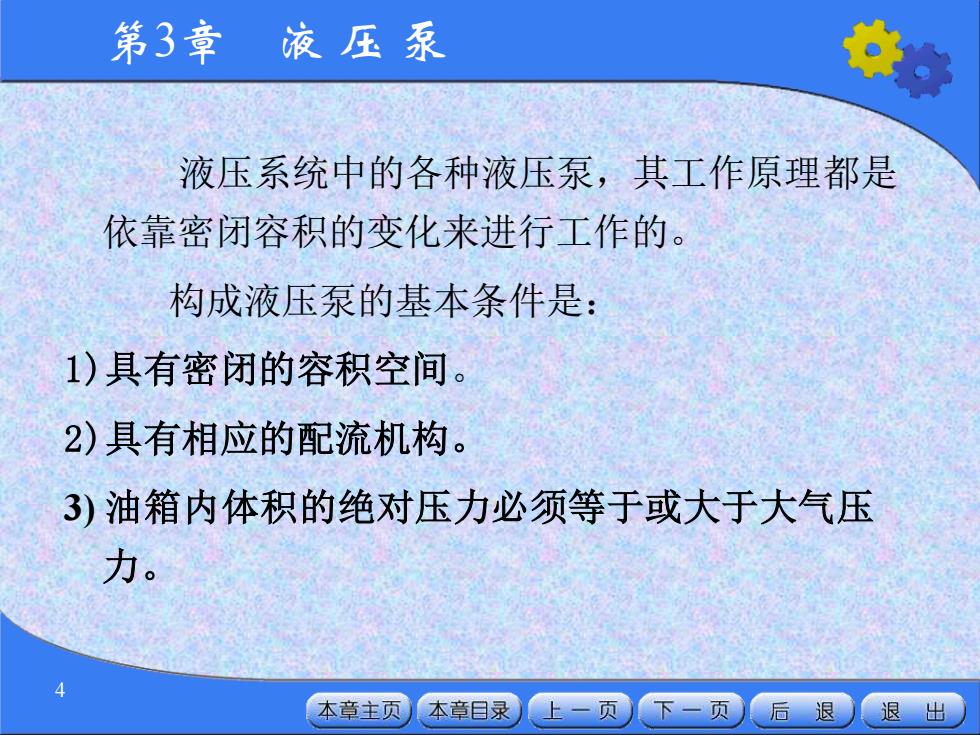

第3章液压泵 液压系统中的各种液压泵，其工作原理都是 依靠密闭容积的变化来进行工作的。 构成液压泵的基本条件是： 1)具有密闭的容积空间。 2)具有相应的配流机构。 3)油箱内体积的绝对压力必须等于或大于大气压 力。 本章主页本章目录 上一页 下一页后退 退出
第3章 液 压 泵 4 液压系统中的各种液压泵，其工作原理都是 依靠密闭容积的变化来进行工作的。 构成液压泵的基本条件是： 1)具有密闭的容积空间。 2)具有相应的配流机构。 3) 油箱内体积的绝对压力必须等于或大于大气压 力
第3章液压泵 妆 3.1.2液压泵的主要性能参数 1.液压泵的压力 )吸入压力一泵进口处的压力，自吸泵的吸入压力低于大气压力。 2)工作压力P一液压泵工作时的出口压力，其大小取决于负载。 3)额定压力P、一在正常工作条件下，按试验标准连续运转的最高压力。 2.液压泵的排量、流量和容积效率 1)排量V 本章主页 本章目录 上一页 下一页后退退出
第3章 液 压 泵 5 3.1.2 液压泵的主要性能参数 1. 液压泵的压力 1) 吸入压力——泵进口处的压力，自吸泵的吸入压力低于大气压力。 2) 工作压力P——液压泵工作时的出口压力，其大小取决于负载。 3) 额定压力PS——在正常工作条件下，按试验标准连续运转的最高压力。 2. 液压泵的排量、流量和容积效率 1) 排量V
