第9章 液压系统的设计计算 1 章 节 目 录 9.1 液压传动的设计步骤 9.2 液压传动的设计计算举例
第9章液压系统的设计计算 91液压系统的设计步骤 9.1.1明确系统的设计要求 9.1.2分析系统工况，确定主要参数 9.1.3拟定液压系统图只 9.1.4液压元件计算与选择 只 9.1.5液压系统的性能验算 9.1.6绘制工作图、编制技术文件只 本章主页 本章目录 上一页 下一页 后退 退出
第9章 液压系统的设计计算 2 9.1液压系统的设计步骤 9.1.1明确系统的设计要求 9.1.2分析系统工况，确定主要参数 9.1.3拟定液压系统图 9.1.4液压元件计算与选择 9.1.5液压系统的性能验算 9.1.6绘制工作图、编制技术文件
第9章 液压系统的设计计算 9.1液在传动的设计步骤 设计液压系统时应首先明确主机对液压系统在动作、性能、工作环境等 方面的要求，液压系统设计步骤大体上可按图9-1所示的内容和流程进行。 1-Determination of design 2-Analysis of working requirements conditions 3-Determination of the main (明确液压系统设计要求) (分析液压系统工况) parameters(确定主要技术参数) 4-System scheme determination (确定液压系统方案) 5-Principle cincuits drawing out (拟定液压系统原理图) Yes (是) 8-Drawing out the working diagram All requirements are 7-Checking for the and technic documents satisfied? performances 6-Components selection (绘制工作图，编制技术文件) (是否符合要求？) (验算液压系统性能) (选择液压元件) 图91液压传动系统的一般设计流程 3 本章主页本章目录 上一页下一页 后退 退出

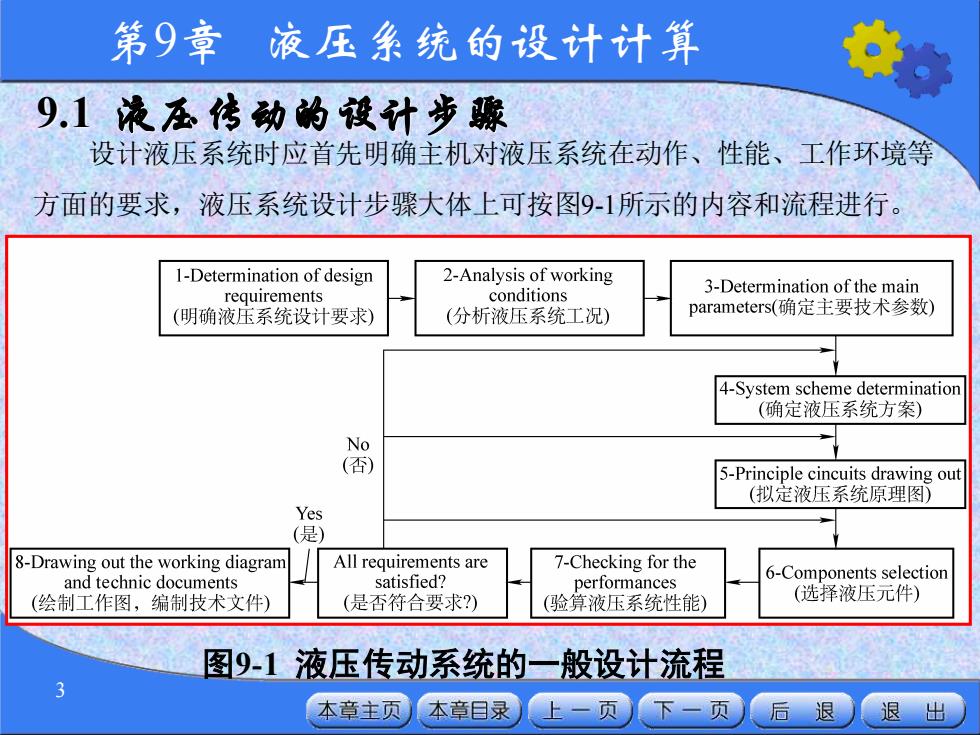

第9章 液压系统的设计计算 3 9.1 液压传动的设计步骤 设计液压系统时应首先明确主机对液压系统在动作、性能、工作环境等 方面的要求，液压系统设计步骤大体上可按图9-1所示的内容和流程进行。 图9-1 液压传动系统的一般设计流程
第9章液压系统的设计计算 91.1明确系统的设计要求 设计液压系统时，首先要对液压主机的工况进行分析，具体包 括： 1.主机的用途、总体布局、对液压装置的位置和空间尺寸的限制。 2.主机的工作循环，液压系统应完成的动作，动作顺序或互锁要 求，以及自动化程度的要求。 3.液压执行元件的负载和运动速度的大小及其变化范围，运动平 稳性、定位精度及转换精度等的要求。 4.液压系统的工作环境和工作条件。 5.工作效率、安全性、可靠性以及经济性等的要求 本章主页 本章目录 上一页 下一页 〔后退 退出
第9章 液压系统的设计计算 4 9.1.1 明确系统的设计要求 设计液压系统时，首先要对液压主机的工况进行分析，具体包 括： 1．主机的用途、总体布局、对液压装置的位置和空间尺寸的限制。 2．主机的工作循环，液压系统应完成的动作，动作顺序或互锁要 求，以及自动化程度的要求。 3．液压执行元件的负载和运动速度的大小及其变化范围，运动平 稳性、定位精度及转换精度等的要求。 4．液压系统的工作环境和工作条件。 5．工作效率、安全性、可靠性以及经济性等的要求
第9章 液压系统的设计计算 9.1.2分析系统工况，确定主要参数 1.工况分析 包括动力参数分析和运动参数分析两个部分。 1)动力参数分析 将各执行元件在各阶段所需克服的负载用图9-2a所示的负 载-位移(F-)曲线表示，称为负载图。 5 本章主页本章目录 上一页 下一页 后退 退出
第9章 液压系统的设计计算 5 9.1.2 分析系统工况，确定主要参数 1. 工况分析 包括动力参数分析和运动参数分析两个部分。 1）动力参数分析 将各执行元件在各阶段所需克服的负载用图9-2a所示的负 载-位移（F-l）曲线表示，称为负载图
