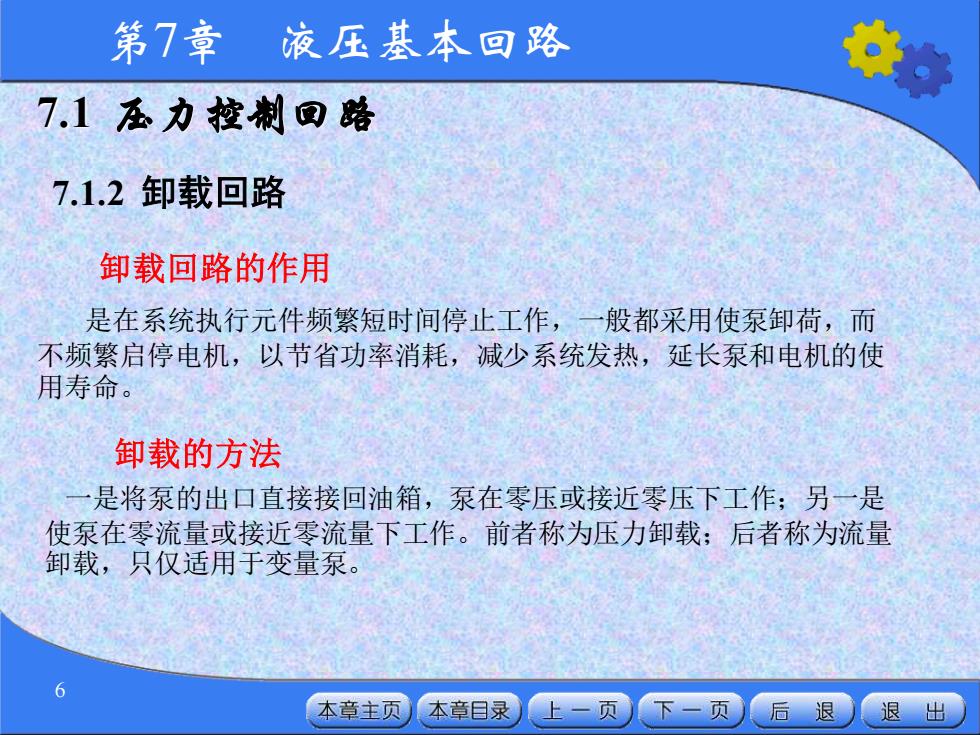

第7章 液压基本回路 7.1左力控制回路 7.1.2卸载回路 卸载回路的作用 是在系统执行元件频繁短时间停止工作，一般都采用使泵卸荷，而 不频繁启停电机，以节省功率消耗，减少系统发热，延长泵和电机的使 用寿命。 卸载的方法 是将泵的出口直接接回油箱，泵在零压或接近零压下工作；另一是 使泵在零流量或接近零流量下工作。前者称为压力卸载：后者称为流量 卸载，只仅适用于变量泵。 6 本章主页本章目录 上一页 下一页后退 退出
第7章 液压基本回路 6 7.1 压力控制回路 7.1.2 卸载回路 卸载回路的作用 卸载的方法 是在系统执行元件频繁短时间停止工作，一般都采用使泵卸荷，而 不频繁启停电机，以节省功率消耗，减少系统发热，延长泵和电机的使 用寿命。 一是将泵的出口直接接回油箱，泵在零压或接近零压下工作；另一是 使泵在零流量或接近零流量下工作。前者称为压力卸载；后者称为流量 卸载，只仅适用于变量泵

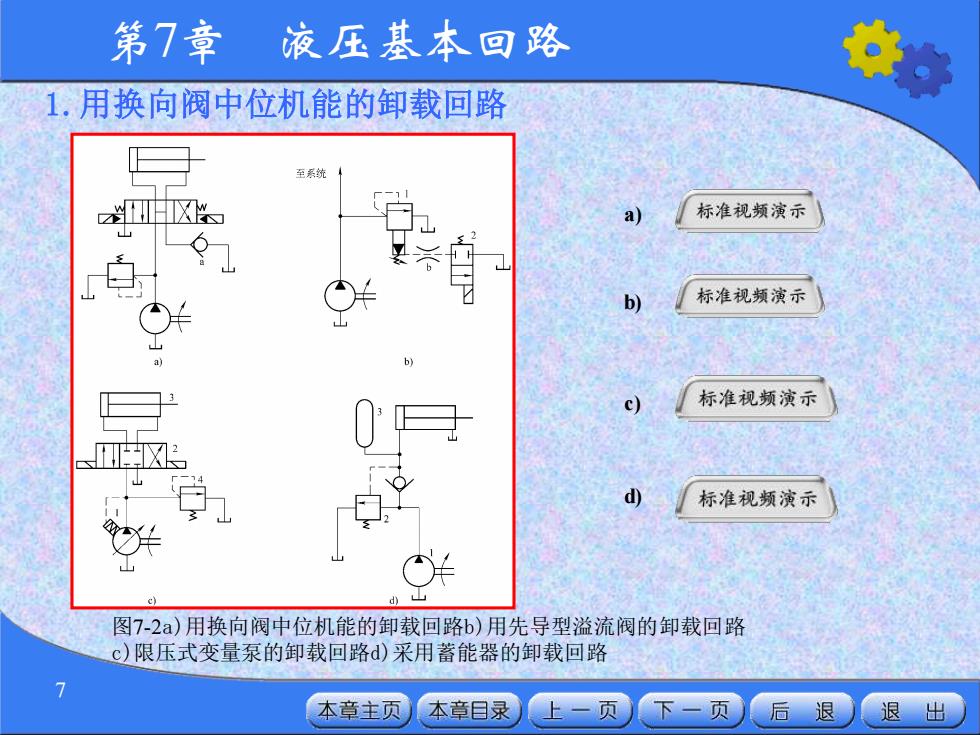

第7章 液压基本回路 1.用换向阀中位机能的卸载回路 至系统 H☒ 标准视频演示 b) 标准视频演示 c) 标准视频演示 标准视频演示 图7-2)用换向阀中位机能的卸载回路b)用先导型溢流阀的卸载回路 c)限压式变量泵的卸载回路d)采用蓄能器的卸载回路 本章主页 本章目录 上一页 下一页 、后退 退出
第7章 液压基本回路 7 1.用换向阀中位机能的卸载回路 图7-2a)用换向阀中位机能的卸载回路b)用先导型溢流阀的卸载回路 c)限压式变量泵的卸载回路d)采用蓄能器的卸载回路 a) b) c) d)

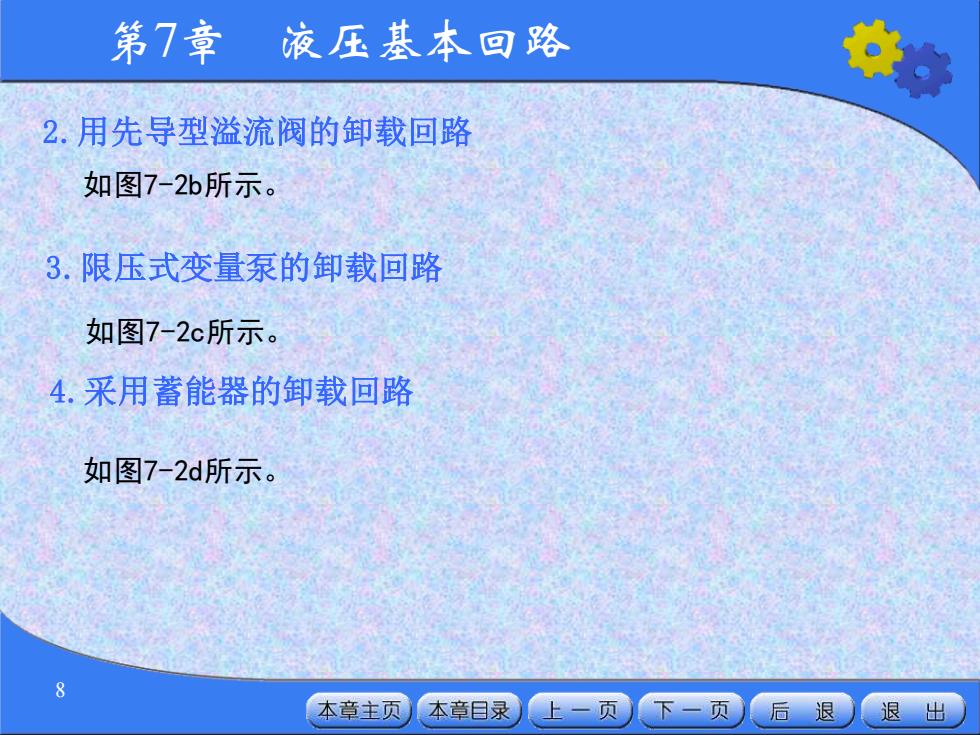

第7章 液压基本回路 2.用先导型溢流阀的卸载回路 如图7-2b所示。 3.限压式变量泵的卸载回路 如图7-2c所示。 4.采用蓄能器的卸载回路 如图7-2d所示。 8 本章主页本章目录 上一页下一页后退退出
第7章 液压基本回路 8 2.用先导型溢流阀的卸载回路 如图7-2b所示。 如图7-2c所示。 3.限压式变量泵的卸载回路 4.采用蓄能器的卸载回路 如图7-2d所示
第7章 液压基本回路 7.1.3减压回路 减压回路的功用：在于使系统某一支路具有低于系统压力调 定值的稳定工作压力。 最常见的减压回路是在所需低压的支路上串联定值减压阀， 如图7-3a所示。图7-3b是二级减压回路。 要液压回路工作可靠，减压阀的最低调定压力应不小于 0.5MPa,最高调定压力至少应比系统压力小0.5MPa。另外，若有 调速阀，应放在减压阀的后面，避免减压阀泄露的影响。 本章主页 本章目录 上一页 下一页 后退 退出
第7章 液压基本回路 9 7.1.3 减压回路 减压回路的功用:在于使系统某一支路具有低于系统压力调 定值的稳定工作压力。 最常见的减压回路是在所需低压的支路上串联定值减压阀， 如图7-3a所示。图7-3b是二级减压回路。 要液压回路工作可靠，减压阀的最低调定压力应不小于 0.5MPa，最高调定压力至少应比系统压力小0.5MPa。另外，若有 调速阀，应放在减压阀的后面，避免减压阀泄露的影响
第7章 液压基本回路 至系统 至系统 w点 a 标准视频演示 标准视频演示 图7-3a)单级减压回路b)二级减压回路 1,6-先导型减压阀2-定值减压阀3-单向阀4-液压缸5-二位二通换向阀 10 本章主页本章目录 上一页 下一页 后退退出
第7章 液压基本回路 10 1，6- 先导型减压阀 2- 定值减压阀 3-单向阀 4-液压缸 5-二位二通换向阀 图7-3a) 单级减压回路 b) 二级减压回路
