第8章典型液压系统 章节目录 81组合机床动力滑台液压系统只 82塑料注射成型机液压系统只 8.3YA32-200型四柱万能液压机液压系统 8.4机械手液压系统 本章主页 本章目录 上一页 下一页 后退●退出
第8章 典型液压系统 1 章节目录 8.1 组合机床动力滑台液压系统 8.2 塑料注射成型机液压系统 8.3 YA32-200型四柱万能液压机液压系统 8.4 机械手液压系统

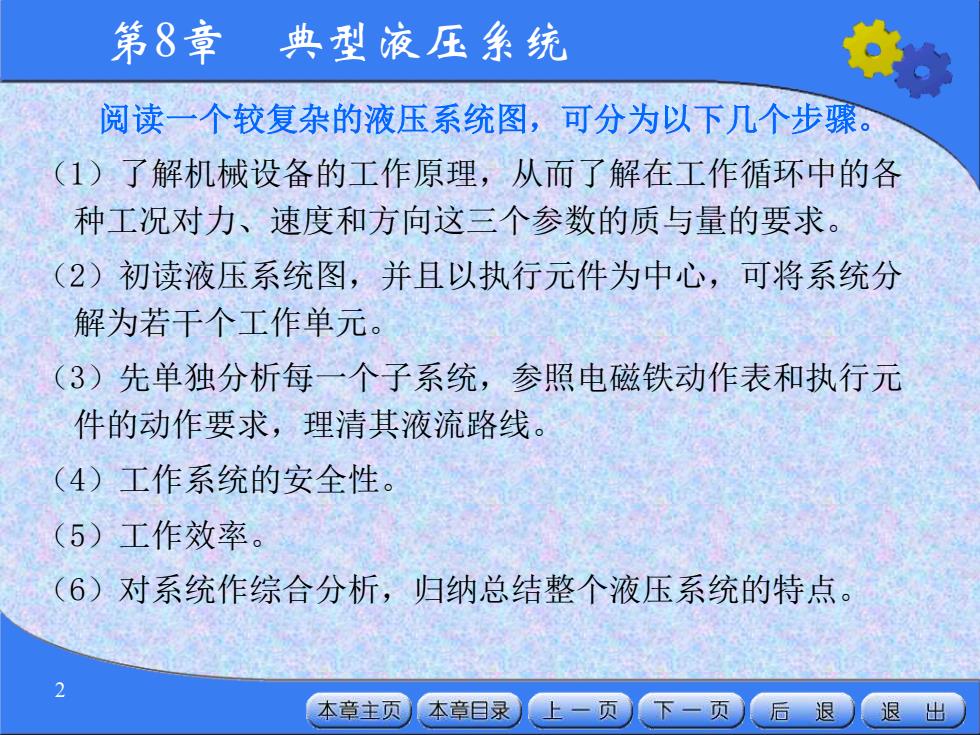

第8章 典型液压系统 阅读一个较复杂的液压系统图，可分为以下几个步骤。 (1)了解机械设备的工作原理，从而了解在工作循环中的各 种工况对力、速度和方向这三个参数的质与量的要求。 (2)初读液压系统图，并且以执行元件为中心，可将系统分 解为若干个工作单元。 (3)先单独分析每一个子系统，参照电磁铁动作表和执行元 件的动作要求，理清其液流路线。 (4)工作系统的安全性。 (5)工作效率。 (6)对系统作综合分析，归纳总结整个液压系统的特点。 2 本章主页本章日录 上一页 下一页 后退 退出
第8章 典型液压系统 2 阅读一个较复杂的液压系统图，可分为以下几个步骤。 （1）了解机械设备的工作原理，从而了解在工作循环中的各 种工况对力、速度和方向这三个参数的质与量的要求。 （2）初读液压系统图，并且以执行元件为中心，可将系统分 解为若干个工作单元。 （3）先单独分析每一个子系统，参照电磁铁动作表和执行元 件的动作要求，理清其液流路线。 （4）工作系统的安全性。 （5）工作效率。 （6）对系统作综合分析，归纳总结整个液压系统的特点
第8章典型液压系统 妆 8.1组合机床动力滑台液在素统 8.1.1概述 8.1.2YT4543型动力滑台液压系统工作原理只 8.1.3YT4543型动力滑台液压系统特点 本章主页 本章目录 上-页下一页后退退出
第8章 典型液压系统 3 8.1 组合机床动力滑台液压系统 8.1.1 概述 8.1.2 YT4543型动力滑台液压系统工作原理 8.1.3 YT4543型动力滑台液压系统特点

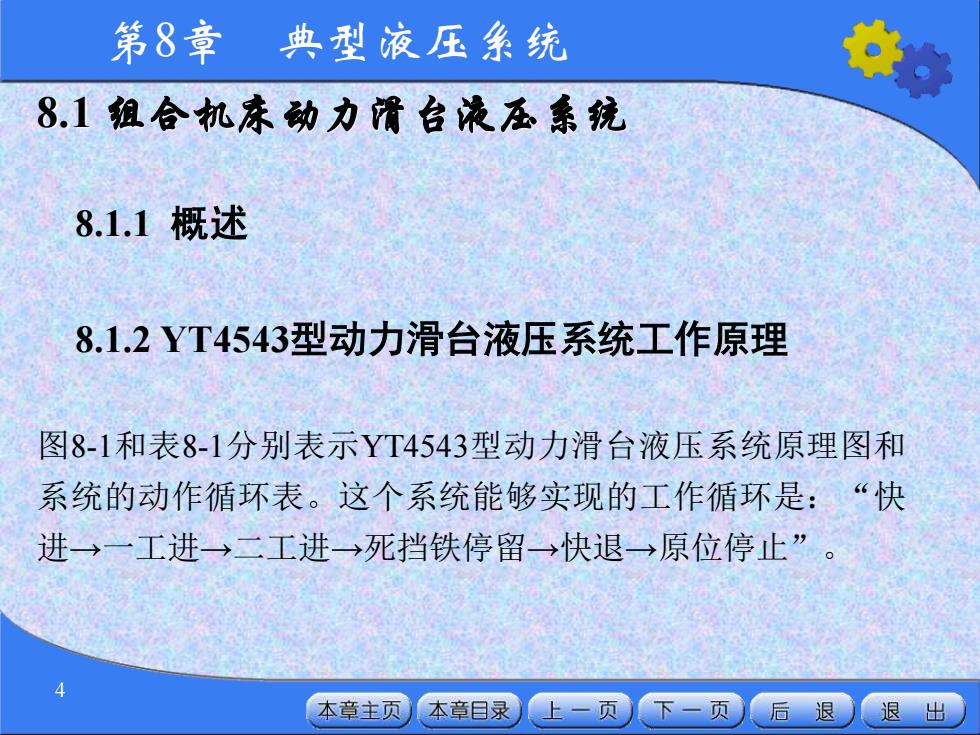

第8章 典型液压系统 8.1组合机床动力滑台浪压素统 8.1.1概述 8.1.2YT4543型动力滑台液压系统工作原理 图8-1和表8-1分别表示YT4543型动力滑台液压系统原理图和 系统的动作循环表。这个系统能够实现的工作循环是：“快 进→一工进一→二工进→死挡铁停留→快退一→原位停止”。 本章主页本章目录 上一页 下一页 后退 退出
第8章 典型液压系统 4 8.1 组合机床动力滑台液压系统 8.1.1 概述 8.1.2 YT4543型动力滑台液压系统工作原理 图8-1和表8-1分别表示YT4543型动力滑台液压系统原理图和 系统的动作循环表。这个系统能够实现的工作循环是：“快 进→一工进→二工进→死挡铁停留→快退→原位停止”

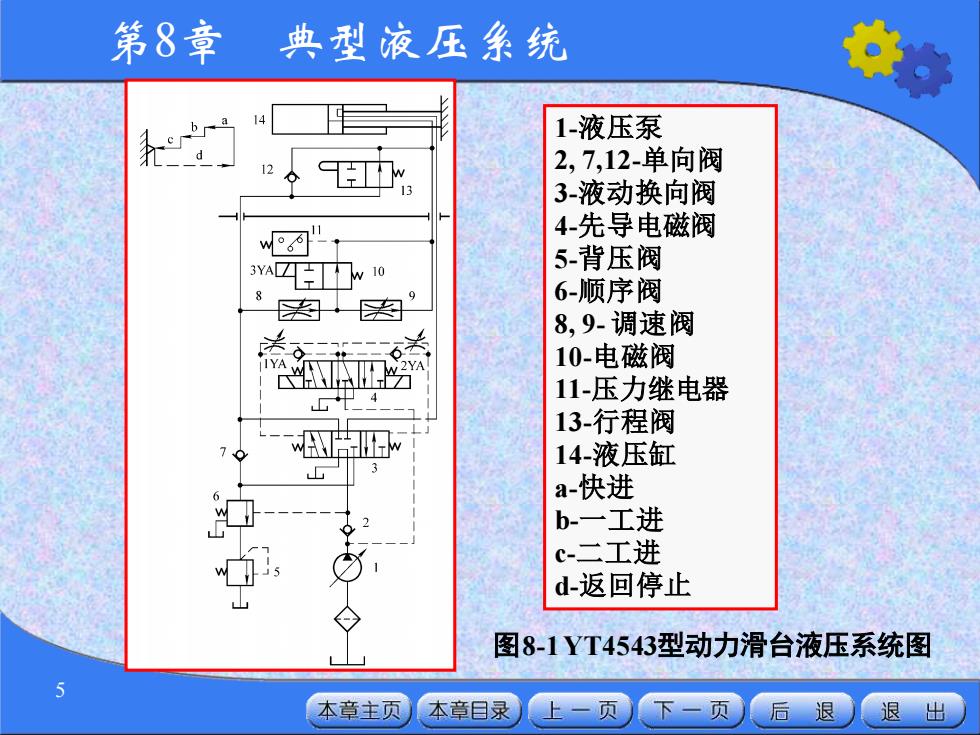

第8章典型液压系统 1-液压泵 12 中 2,7,12-单向阀 3-液动换向阀 4-先导电磁阀 3YAL 10 5-背压阀 图图” 6-顺序阀 8,9-调速阀 10-电磁阀 11-压力继电器 13-行程阀 14-液压缸 a-快进 b-一工进 c-二工进 d-返回停止 图8-1YT4543型动力滑台液压系统图 本章主页 本章目录 上一页 下一页 后退 退出
第8章 典型液压系统 5 图8-1 YT4543型动力滑台液压系统图 1-液压泵 2, 7,12-单向阀 3-液动换向阀 4-先导电磁阀 5-背压阀 6-顺序阀 8, 9- 调速阀 10-电磁阀 11-压力继电器 13-行程阀 14-液压缸 a-快进 b-一工进 c-二工进 d-返回停止
