第6章 液压辅件 6.1蓄能器 6.1.1蓄能器的工作原理 蓄能器有弹簧式、重锤式和充气式三类，常用的是充气式。在蓄能器中 气体和油液被隔离。根据隔离的方式不同，充气式常用的有活塞式（如图6-la) 和气囊式（如图6-1b)。 图6-2为蓄能器工作原理示意图，蓄能器基本上由四个部分组成：壳 体1、隔层3、隔层上的可压缩气体2（或重锤、弹簧），以及隔层下部与 系统相连的工作液体4。 其工作过程可分为充液、排液两个阶段 3 本章主页本章目录 上一页 下一页 后退 退出
第6章 液压辅件 3 6.1 蓄能器 6.1.1 蓄能器的工作原理 蓄能器有弹簧式、重锤式和充气式三类，常用的是充气式。在蓄能器中 气体和油液被隔离。根据隔离的方式不同，充气式常用的有活塞式(如图6-1a) 和气囊式(如图6-1b)。 图6-2为蓄能器工作原理示意图，蓄能器基本上由四个部分组成：壳 体1、隔层3、隔层上的可压缩气体2（或重锤、弹簧），以及隔层下部与 系统相连的工作液体4。 其工作过程可分为充液、排液两个阶段
第6章 液压辅件 标准视频演示 a)活塞式蓄能器 1-活塞2-缸筒 3-充气阀 标准视频演示 b)气囊式蓄能器 1-充气阀2-壳体 3-气囊4-限位阀 b) 图61充气式蓄能器 本章主页 本章日录 上一页 下一页 后退 退出
第6章 液压辅件 4 图6-1 充气式蓄能器 a) 活塞式蓄能器 b)气囊式蓄能器 1- 活塞 2- 缸筒 3- 充气阀 1-充气阀 2-壳体 3-气囊 4-限位阀

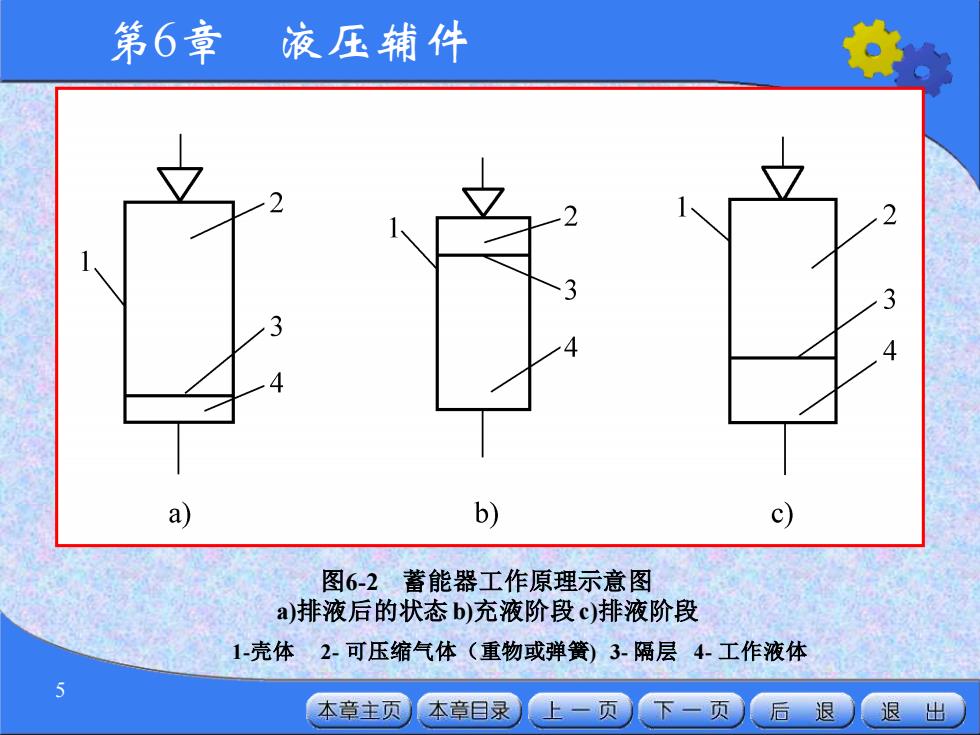

第6章 液压辅件 a) b) c) 图6-2蓄能器工作原理示意图 a)排液后的状态b)充液阶段c)排液阶段 1-壳体2-可压缩气体（重物或弹簧）3-隔层4-工作液体 5 本章主页 本章日录 上一页 下一页 后退 退出
第6章 液压辅件 5 图6-2 蓄能器工作原理示意图 a)排液后的状态 b)充液阶段c)排液阶段 1-壳体 2- 可压缩气体（重物或弹簧) 3- 隔层 4- 工作液体
