第10章 气源装置及气动元件 章节目录 10.1气源装置只 10.2 气动辅件 10.3 气动执行元件只 10.4气动控制阀只 本章主页本章目录 上一页下一页后退退出
第10章 气源装置及气动元件 1 章 节 目 录 10.1 气源装置 10.2 气动辅件 10.3 气动执行元件 10.4 气动控制阀
第10章 气源装置及气动元件 女。 10.1气源装置9 10.1.1气压发生装置 10.1.2压缩空气净化和贮存的装置和设备只 10.1.3气动三大件 2 本章主页 本章目录 上一页 下-一页后退退出

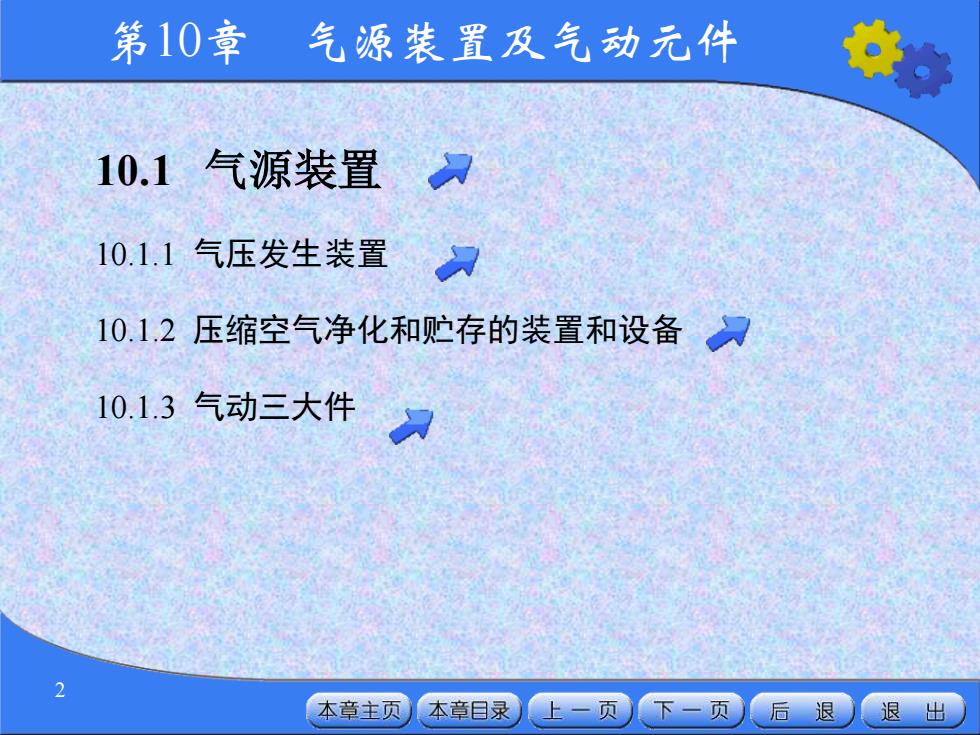

第10章 气源装置及气动元件 2 10.1 气源装置 10.1.1 气压发生装置 10.1.2 压缩空气净化和贮存的装置和设备 10.1.3 气动三大件
第10章 气源装置及气动元件 10.1气源装置 气动系统由以下元件及装置组成： (1)气源装置 (2)气动执行元件 (3)气动控制元件 (4)气动辅件 3 本章主页本章目录 上一页下一页后退退出
第10章 气源装置及气动元件 3 10.1 气源装置 气动系统由以下元件及装置组成： （1）气源装置 （2）气动执行元件 （3）气动控制元件 （4）气动辅件
第10章 气源装置及气动元件 10.1气源装置 向气压传动系统提供压缩空气（具有一定压力和流量，并具 有一定的净化程度)的装置称为气源装置。 气源装置一般由四个部分组成： 1)气压发生装置。 2)净化、贮存压缩空气的装置和设备。 3)传输压缩空气的管道系统。 4)气动三大件。 往往将1)、2)部分设备布置在压缩空气站内，作为工厂或 车间统一的气源，如图10-1所示。 本章主页 本章目录 下一页 后退 退出
第10章 气源装置及气动元件 4 10.1 气源装置 向气压传动系统提供压缩空气(具有—定压力和流量，并具 有一定的净化程度)的装置称为气源装置。 气源装置一般由四个部分组成： 1)气压发生装置。 2)净化、贮存压缩空气的装置和设备。 3)传输压缩空气的管道系统。 4)气动三大件。 往往将1）、2）部分设备布置在压缩空气站内，作为工厂或 车间统一的气源，如图10-1所示
第10章 气源装置及气动元件 工业用气 气动装置仪表用气 First Second 图10-1气源系统组成示意图 1-空气压缩机2-后冷却器3-油水分离器4、7-贮气罐5-干燥剂6-过滤器 1用以产生压缩空气。2用以降温冷却压缩空气。3用以分离并排出降 温冷却凝结的水滴、油滴、杂质等。4和7用以贮存压缩空气，稳定压缩 空气的压力，并除去部分油分和水分。5用以进一步吸收或排除压缩空气 中的水分及油分。6用以进一步过滤压缩空气中的灰尘、杂质颗粒。 本章主页本章目录 上一页 下一页 后退 退出
第10章 气源装置及气动元件 5 图10-1 气源系统组成示意图 1用以产生压缩空气。2用以降温冷却压缩空气。3用以分离并排出降 温冷却凝结的水滴、油滴、杂质等。4和7用以贮存压缩空气，稳定压缩 空气的压力，并除去部分油分和水分。5用以进一步吸收或排除压缩空气 中的水分及油分。6用以进一步过滤压缩空气中的灰尘、杂质颗粒。 1-空气压缩机 2-后冷却器 3-油水分离器 4、7-贮气罐 5-干燥剂 6-过滤器
