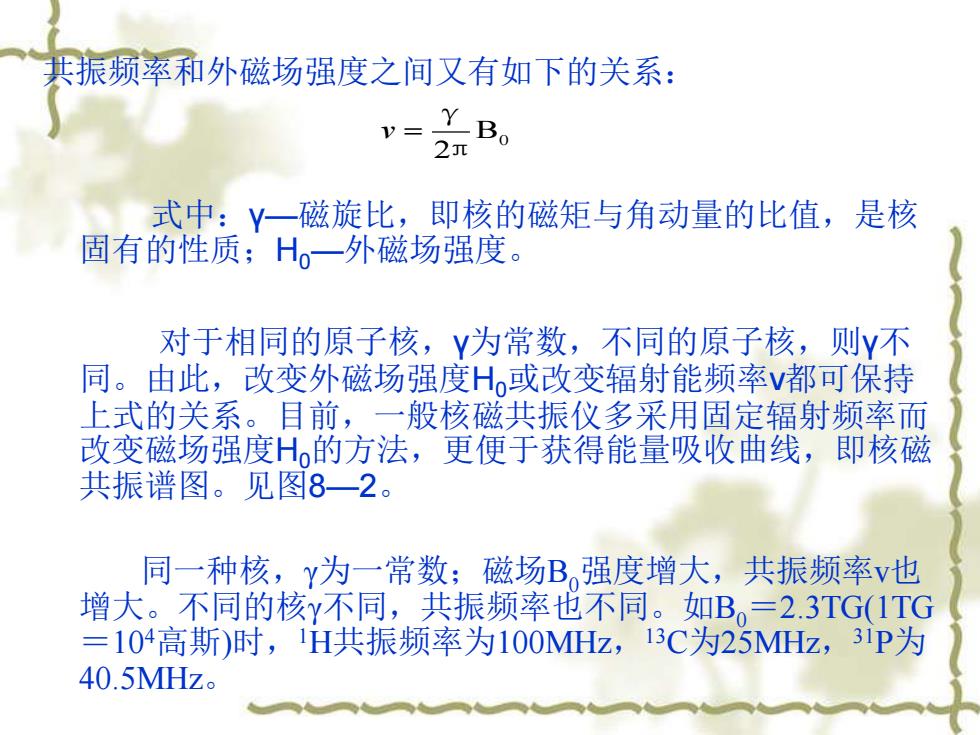

共振频率和外磁场强度之间又有如下的关系： v=- YBo 2 式中：一磁旋比，即核的磁矩与角动量的比值，是核 固有的性质；H。一外磁场强度。 对于相同的原子核，Y为常数，不同的原子核，则y不 同。由此，改变外磁场强度Ho或改变辐射能频率V都可保持 上式的关系。目前，一般核磁共振仪多采用固定辐射频率而 改变磁场强度H的方法，更便于获得能量吸收曲线，即核磁 共振谱图。见图8一2。 同一种核，Y为一常数；磁场B,强度增大，共振频率V也 增大。不同的核y不同，共振频率也不同。如B。=2.3TG(1TG =104高斯)时，1H共振频率为100MHz,13C为25MHz,3P为 40.5MHz
共振频率和外磁场强度之间又有如下的关系： 式中：γ—磁旋比，即核的磁矩与角动量的比值，是核 固有的性质；H0—外磁场强度。 对于相同的原子核，γ为常数，不同的原子核，则γ不 同。由此，改变外磁场强度H0或改变辐射能频率v都可保持 上式的关系。目前，一般核磁共振仪多采用固定辐射频率而 改变磁场强度H0的方法，更便于获得能量吸收曲线，即核磁 共振谱图。见图8—2。 同一种核，γ为一常数；磁场B0强度增大，共振频率v也 增大。不同的核γ不同，共振频率也不同。如B0 ＝2.3TG(1TG ＝104高斯)时，1H共振频率为100MHz， 13C为25MHz， 31P为 40.5MHz。 B0 2 v = γ π

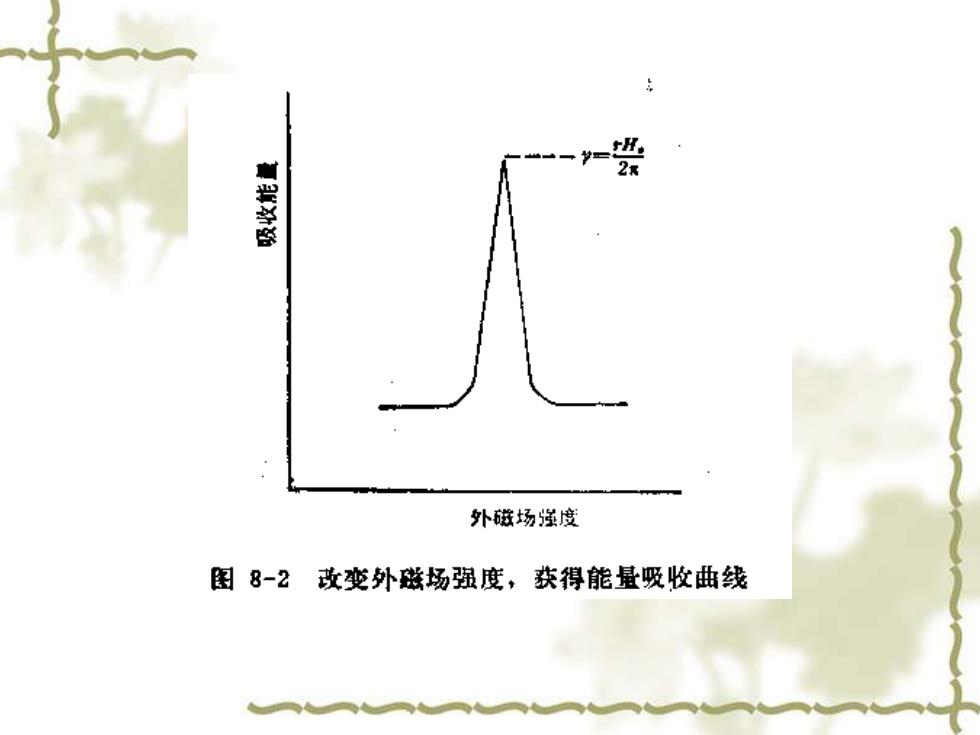

外磁场递度 图8-2改变外磁场强度，获得能量吸收曲线
二、核磁共振仪 目前各国生产的核磁共振仪器型号很多，其仪器示意 图及主要组成部分简单介绍如下。见图8一3。 扫描线圈 样品首 射频楼受器 射顿发生得 和检测器 发射线圈 按受器线圈 扫描发生器 记录仪 磁铁 图8-3核磁共振仪示意图
二、核磁共振仪 目前各国生产的核磁共振仪器型号很多，其仪器示意 图及主要组成部分简单介绍如下。见图8—3
1.磁铁用来产生一个强的外加磁场。按磁铁的种类分为永久磁铁、电 磁铁、超导磁铁三种。前两种磁铁的仪器最高可以做到100MHz,超 导磁铁可高达950MHz。 MHz数越大，磁场强度越大，仪器越灵敏，图谱越简单，越易解析。 在磁铁上有一个扫描线圈（又叫Helmholtz线圈），内通直流电。 它产生一个附加磁场，可用来调节原有磁场的磁场强度，连续改变磁 场强度进行扫描。把射频振荡器的频率固定，进行磁场扫描，使各种 质子在不同磁场强度下发生共振，得到NMR图，这种方法叫“扫场” 一般这种连续波扫描的仪器，从低磁场强度即左端扫起，向高磁场强 度的右端扫描，磁场强度的增加数值折合成频率Hz而被记录下来。 在进行测定时，电磁铁要发热，所以要用水冷却，使其温度变化 小于每小时0.1度(<0.1℃h)。这种连续波扫描的仪器已经基本不生产， 目前生产的主要是超导磁铁的脉冲博里叶变换核磁共振仪
1．磁铁 用来产生一个强的外加磁场。按磁铁的种类分为永久磁铁、电 磁铁、超导磁铁三种。前两种磁铁的仪器最高可以做到100MHz，超 导磁铁可高达950MHz。 MHz数越大，磁场强度越大，仪器越灵敏，图谱越简单，越易解析。 在磁铁上有一个扫描线圈(又叫Helmholtz线圈)，内通直流电。 它产生一个附加磁场，可用来调节原有磁场的磁场强度，连续改变磁 场强度进行扫描。把射频振荡器的频率固定，进行磁场扫描，使各种 质子在不同磁场强度下发生共振，得到NMR图，这种方法叫“扫场”。 一般这种连续波扫描的仪器，从低磁场强度即左端扫起，向高磁场强 度的右端扫描，磁场强度的增加数值折合成频率Hz而被记录下来。 在进行测定时，电磁铁要发热，所以要用水冷却，使其温度变化 小于每小时0.1度(＜0.1℃/h)。这种连续波扫描的仪器已经基本不生产， 目前生产的主要是超导磁铁的脉冲博里叶变换核磁共振仪
2.射频振荡器亦称兆赫频率器，其兆赫数一般是固定 的，各射频数相应发生NMR信号的磁场强度值一定。例 如，目前常用的60M周/s射频，其磁场强度为14100Gs; 100M周/s为23500Gs。300M周以上的频率则采用液氮 超导装置。 一般情况下，射频频率是固定的。在测定其他核如 13C、15N时，要更换其他频率的射频振荡器。 3.射频接受器和记录仪：产生核磁共振时，射频接受器能 检出被吸收的电磁波能量。此信号被放大后，用仪器记录 下来就是NMR谱图。射频振荡器、射频接受器在样品管 外面，它们两者互相垂直并且也与扫描线圈垂直
2．射频振荡器 亦称兆赫频率器，其兆赫数一般是固定 的，各射频数相应发生NMR信号的磁场强度值一定。例 如，目前常用的60M周／s射频，其磁场强度为14100 Gs； 100M周／s为23500Gs。300M周以上的频率则采用液氮 超导装置。 一般情况下，射频频率是固定的。在测定其他核如 13C、 15N时，要更换其他频率的射频振荡器。 3．射频接受器和记录仪：产生核磁共振时，射频接受器能 检出被吸收的电磁波能量。此信号被放大后，用仪器记录 下来就是NMR谱图。射频振荡器、射频接受器在样品管 外面，它们两者互相垂直并且也与扫描线圈垂直
