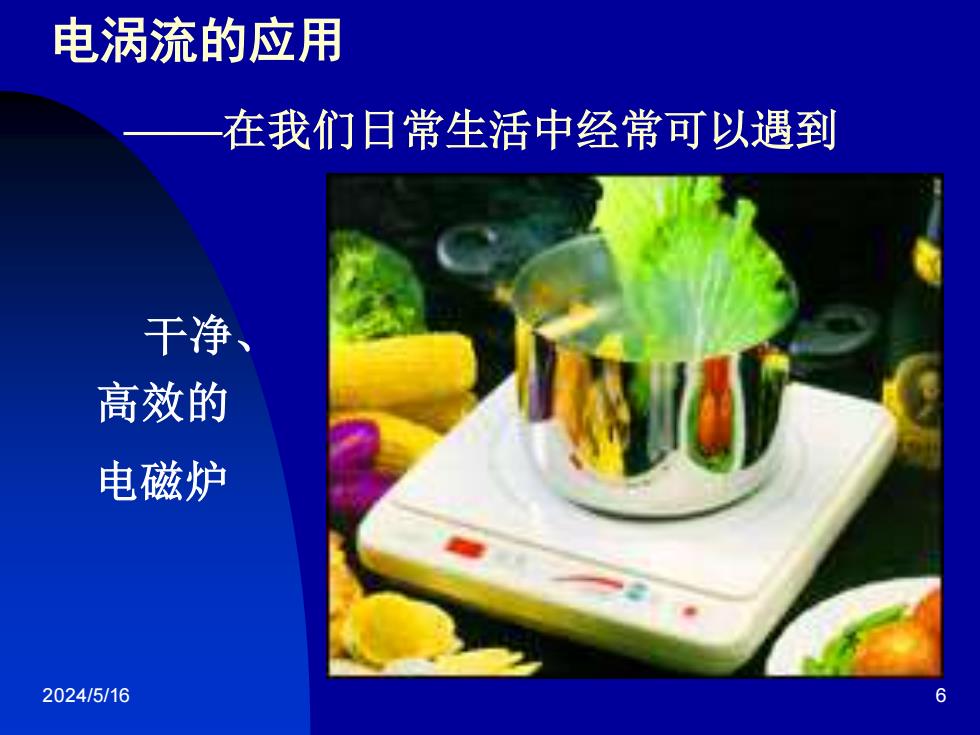

电涡流的应用 在我们日常生活中经常可以遇到 干净、 高效的 电磁炉 2024/15/16 6
2024/5/16 6 电涡流的应用 ——在我们日常生活中经常可以遇到 干净、 高效的 电磁炉
电磁炉内部的励磁线圈
电磁炉内部的励磁线圈
铁磁材料制作的锅具底部既有较大的磁滞损 耗，又能产生较大的电涡流，才能产生较大的热量 不锈钢锅体 涡流 支板 微晶玻璃 线圈 台板 磁力线 锅具与励磁线圈的距离增大时，电涡流减小， 产生报警信号，停止励磁
铁磁材料制作的锅具底部既有较大的磁滞损 耗,又能产生较大的电涡流,才能产生较大的热量 锅具与励磁线圈的距离增大时，电涡流减小， 产生报警信号，停止励磁

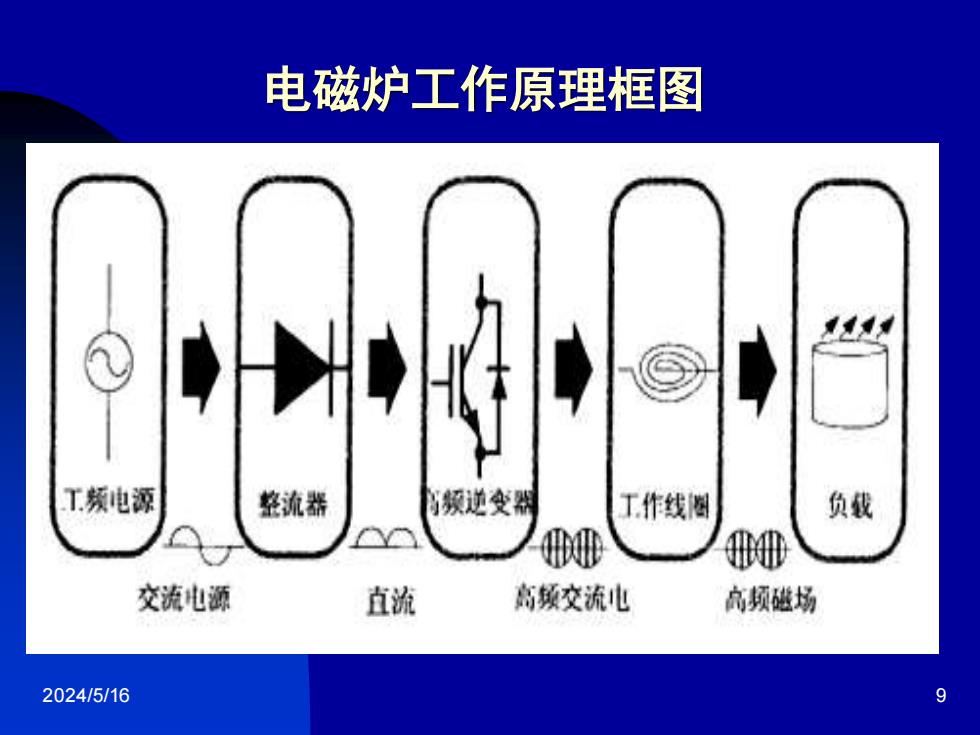

电磁炉工作原理框图 工频电源 整流器 频逆变别 工作线圈 负载 交流电源 直流 高顿交流儿 高顿磁场 2024/5/16 9
2024/5/16 9 电磁炉工作原理框图
电涡流在工业中的应用 中频炉 将工频50H☑交流电转变为直流电，再逆变 为中频(300HZ以上至1000HZ)电压，接到 中频炉的中频绕组两端，在绕组中产生高密度 的交变磁力线，耐高温容器里盛放的金属原料 内部产生很大的电涡流，使金属的温度升高， 甚至融化。中频炉广 泛用于有色金属的 熔炼、淬火或锻压。 中频 功率源
电涡流在工业中的应用——中频炉 将工频50HZ交流电转变为直流电，再逆变 为中频（300HZ以上至1000HZ）电压，接到 中频炉的中频绕组两端，在绕组中产生高密度 的交变磁力线，耐高温容器里盛放的金属原料 内部产生很大的电涡流，使金属的温度升高， 甚至融化。中频炉广 泛用于有色金属的 熔炼、淬火或锻压。 中频 功率源
