第十三章 传感器在现代 检测系统中的应用（下） 检测技术的综合应用（下）主要学习传感 器在现代汽车、数控机床、机器人和智能楼 宇中的应用。 机械工业出版社 2022-11-9 China Machine press
2022-11-9 2 第十三章 传感器在现代 检测系统中的应用（下） 检测技术的综合应用（下）主要学习传感 器在现代汽车、数控机床、机器人和智能楼 宇中的应用
第五节 传感器在现代汽车中的应用 C● 8INT9190
2022-11-9 3 第五节 传感器在现代汽车中的应用
一、汽车结构及工作过程概述 (参考南京交通技师学院资料， 以几幅下同) 汽车类型繁多，结构比较复杂，大体可分为发 动机、底盘和电气设备三大部分又可分成燃料 系、点火系、传动系、轿厢系等几个系统，每 一 部分均安装有许多检测和控制用的传感器。 与传感器有关联的测控框图如图13-11所示
一 、汽车结构及工作过程概述 （参考南京交通技师学院资料， 以几幅下同） 汽车类型繁多，结构比较复杂，大体可分为发 动机、底盘和电气设备三大部分又可分成燃料 系、点火系、传动系、轿厢系等几个系统，每 一部分均安装有许多检测和控制用的传感器。 与传感器有关联的测控框图如图13-11所示

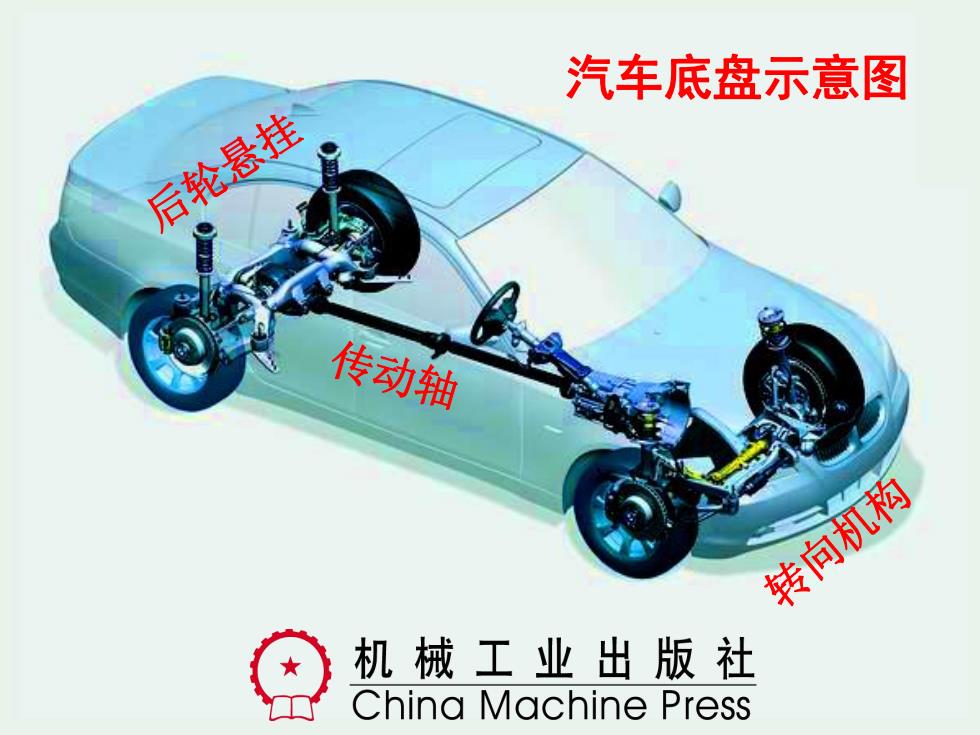

汽车底盘示意图 后轮悬挂 传动轴 转向机构 机械工业出版社 China Machine Press
2022-11-9 5 汽车底盘示意图 后轮悬挂 传动轴 转向机构
发动机 福特林肯Nav igator底盘 减速箱 后轮悬挂 前刹车盘 传动轴 机械工业出版社 排气管 China Machine Press
2022-11-9 6 发动机 福特林肯Navigator底盘 传动轴 排气管 前刹车盘 后轮悬挂 减速箱
