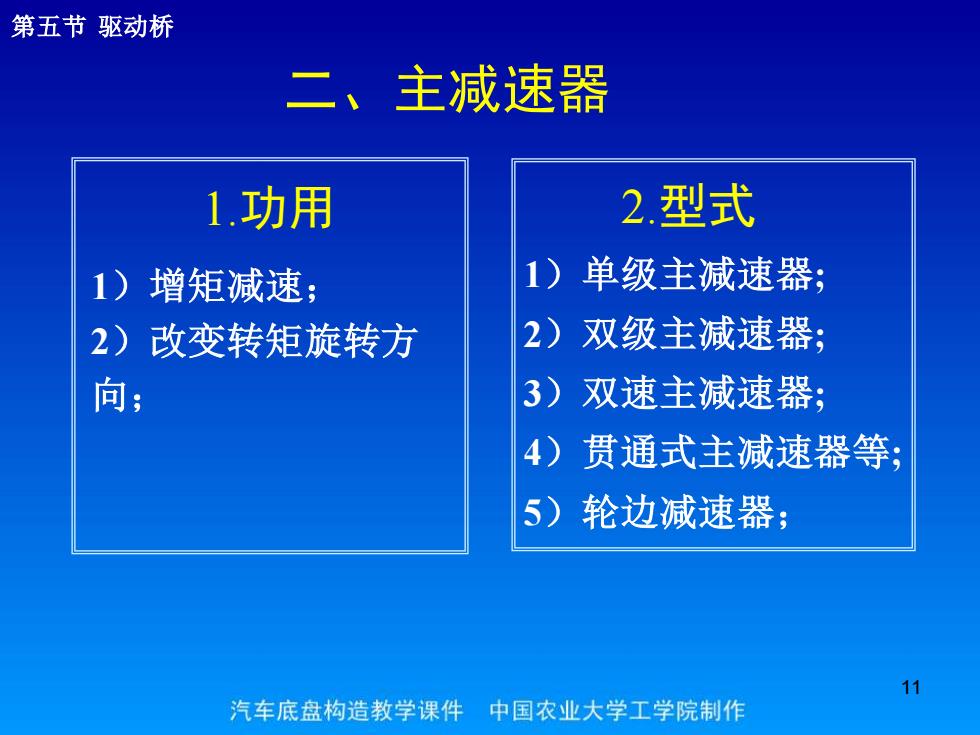

第五节驱动桥 二、主减速器 1.功用 2型式 1)增矩减速： 1)单级主减速器； 2)改变转矩旋转方 2)双级主减速器； 向 3)双速主减速器； 4)贯通式主减速器等； 5)轮边减速器； 11 汽车底盘构造教学课件中国农业大学工学院制作
11 二、主减速器 2.型式 1）单级主减速器; 2）双级主减速器; 3）双速主减速器; 4）贯通式主减速器等; 5）轮边减速器； 1.功用 1）增矩减速； 2）改变转矩旋转方 向； 第五节 驱动桥

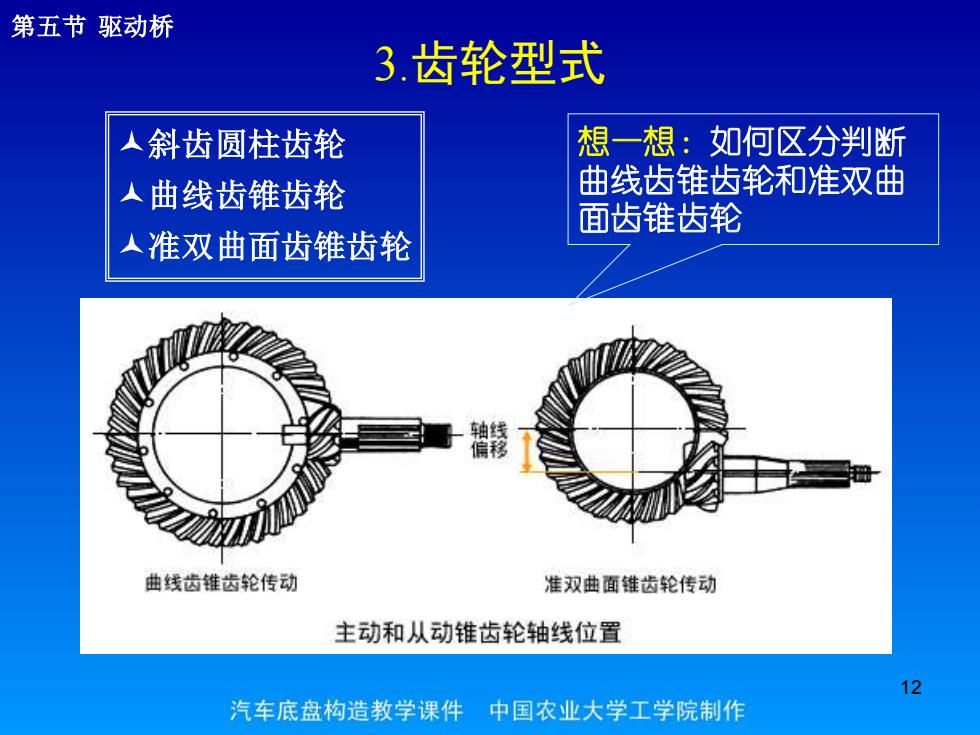

第五节驱动桥 3.齿轮型式 人斜齿圆柱齿轮 想一想：如何区分判断 人曲线齿锥齿轮 曲线齿锥齿轮和准双曲 面齿锥齿轮 人准双曲面齿锥齿轮 曲线齿锥齿轮传动 准双曲面锥齿轮传动 主动和从动锥齿轮轴线位置 12 汽车底盘构造教学课件中国农业大学工学院制作
12 3.齿轮型式 想一想：如何区分判断 曲线齿锥齿轮和准双曲 面齿锥齿轮 第五节 驱动桥 斜齿圆柱齿轮 曲线齿锥齿轮 准双曲面齿锥齿轮

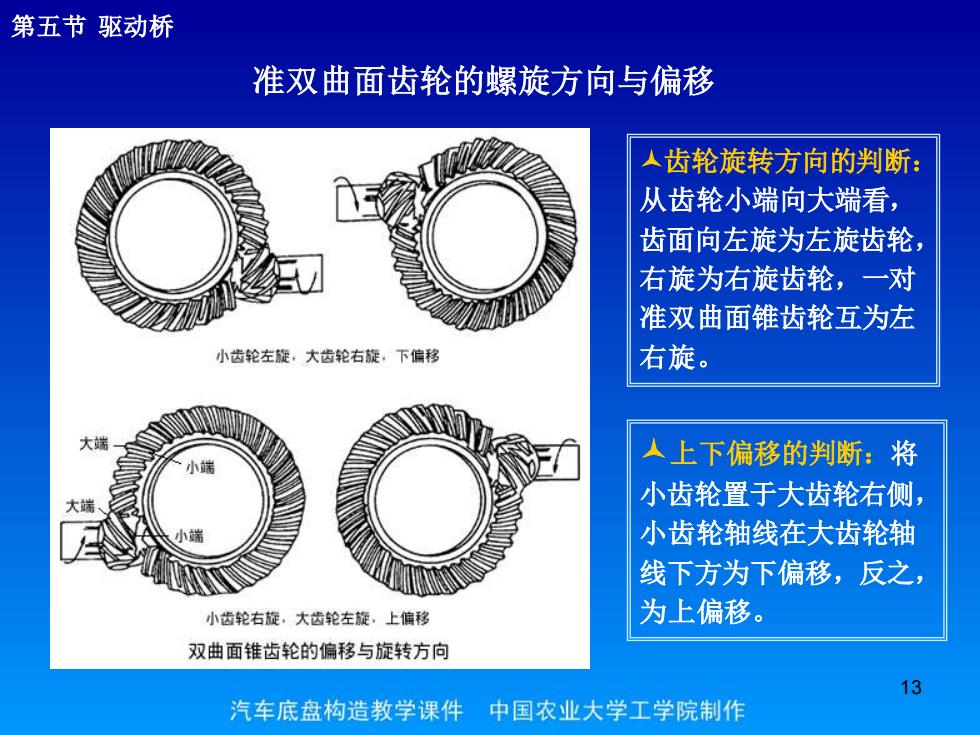

第五节驱动桥 准双曲面齿轮的螺旋方向与偏移 人齿轮旋转方向的判断： 从齿轮小端向大端看， 齿面向左旋为左旋齿轮， 右旋为右旋齿轮，一对 准双曲面锥齿轮互为左 小齿轮左旋，大齿轮右旋，下偏移 右旋。 人上下偏移的判断：将 小齿轮置于大齿轮右侧， 小齿轮轴线在大齿轮轴 线下方为下偏移，反之， 小齿轮右旋。大齿轮左旋，上偏移 为上偏移。 双曲面锥齿轮的偏移与旋转方向 13 汽车底盘构造教学课件中国农业大学工学院制作
13 准双曲面齿轮的螺旋方向与偏移 齿轮旋转方向的判断： 从齿轮小端向大端看， 齿面向左旋为左旋齿轮， 右旋为右旋齿轮，一对 准双曲面锥齿轮互为左 右旋。 上下偏移的判断：将 小齿轮置于大齿轮右侧， 小齿轮轴线在大齿轮轴 线下方为下偏移，反之， 为上偏移。 第五节 驱动桥

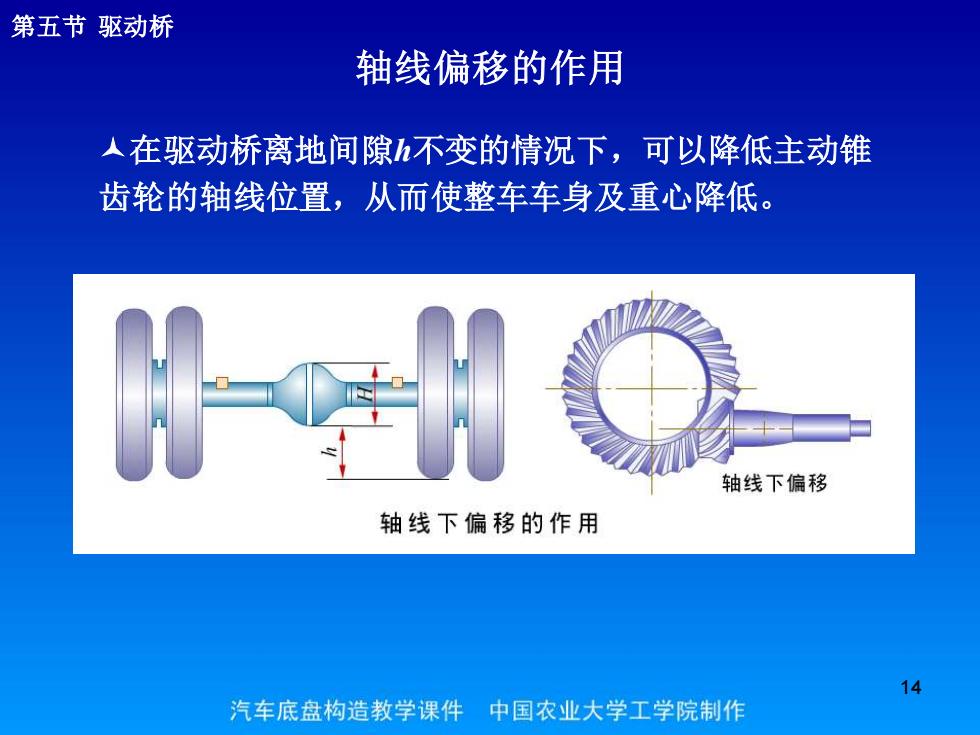

第五节驱动桥 轴线偏移的作用 人在驱动桥离地间隙不变的情况下，可以降低主动锥 齿轮的轴线位置，从而使整车车身及重心降低。 轴线下偏移 轴线下偏移的作用 14 汽车底盘构造教学课件中国农业大学工学院制作
14 轴线偏移的作用 在驱动桥离地间隙h不变的情况下，可以降低主动锥 齿轮的轴线位置，从而使整车车身及重心降低。 第五节 驱动桥

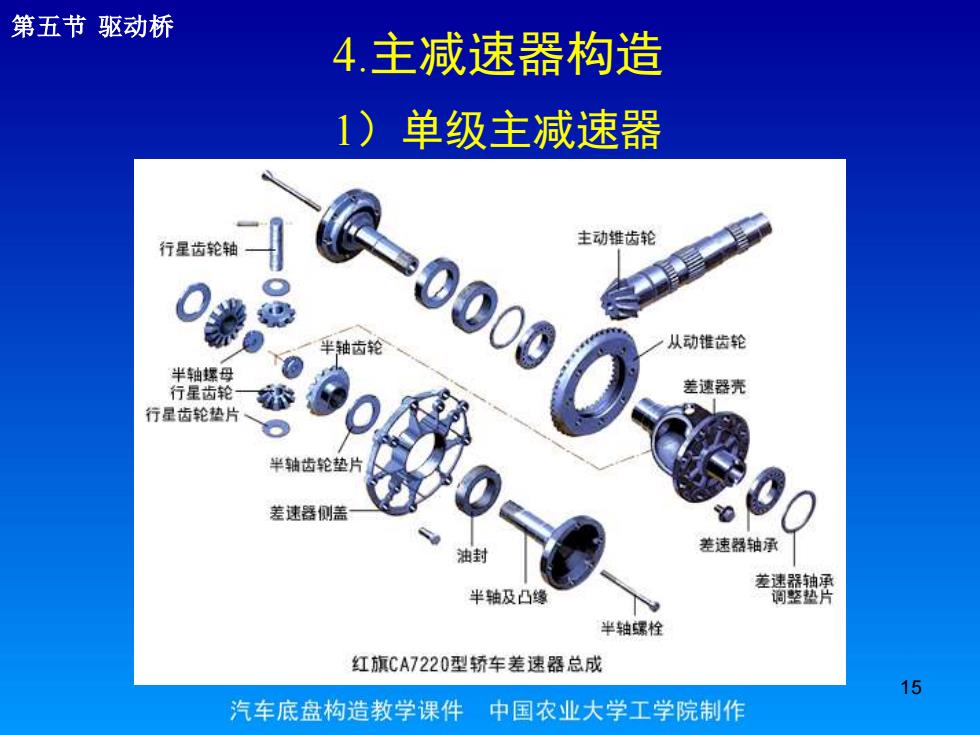

第五节驱动桥 4.主减速器构造 1) 单级主减速器 主动锥齿轮 行星齿轮轴 =0000 半轴齿轮 从动谁锥齿轮 半轴螺母 行星齿轮 差速器壳 行星齿轮垫片 华轴齿轮垫片 差速器侧盖 油封 差速器轴承 菱速器轴承 半轴及凸缘 调整盐片 半轴螺栓 红旗CA7220型轿车差速器总成 15 汽车底盘构造教学课件中国农业大学工学院制作
15 4.主减速器构造 1）单级主减速器 第五节 驱动桥
